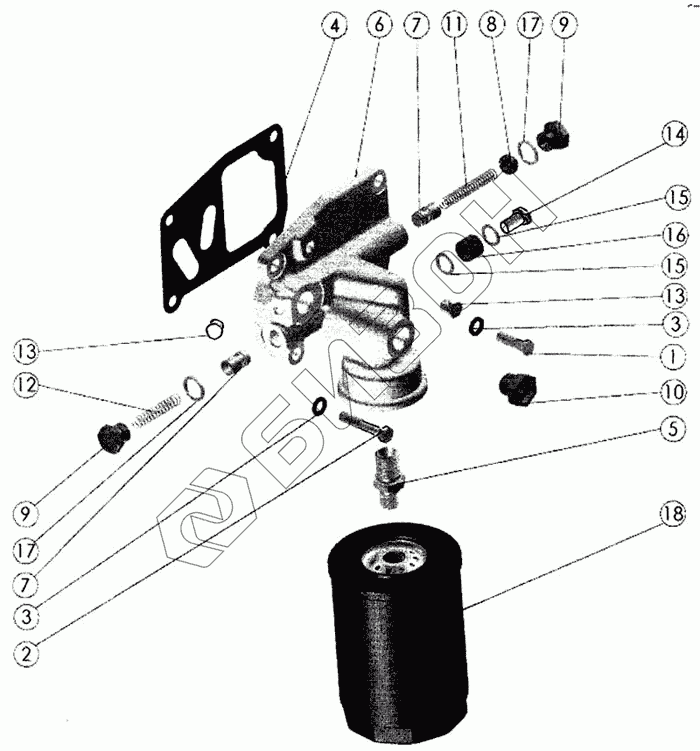

Графический каталог запасных частей к технике: ММЗ Д-245.30Е2-469. Установка масляного фильтра
1
2
3
3
4
5
6
7
7
8
9
9
10
10
11
13
13
14
15
15
15
16
17
17
18
18
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 245-1017010-А | 245-1017010-А | Фильтр масляный |
Загрузка ...
|
|
| 245-1017015 | 245-1017015 | Корпус фильтра |
Загрузка ...
|
|
| 245-1017000 | 245-1017000 | Установка фильтра |
Загрузка ...
|
|
| 1 | М10-6gх30.88.35.016 | Болт |
Загрузка ...
|
|
| 2 | М10-6gх50.88.35.016 | Болт |
Загрузка ...
|
|
| 3 | 36-1104788 | Кольцо |
Загрузка ...
|
|
| 4 | 50-1404068 | Прокладка |
Загрузка ...
|
|
| 5 | 245-1017012 | Штуцер |
Загрузка ...
|
|
| 6 | 245-1017022 | Корпус фильтра |
Загрузка ...
|
|
| 7 | 50-1404071-А | Клапан |
Загрузка ...
|
|
| 8 | 50-1404072 | Пробка |
Загрузка ...
|
|
| 9 | 50-1404075 | Пробка |
Загрузка ...
|
|
| 10 | 50-1404077-А | Пробка |
Загрузка ...
|
|
| 10 | 240-1404096 | Пробка |
Загрузка ...
|
|
| 11 | 50-1404083-А1 | Пружина |
Загрузка ...
|
|
| 12 | 50-1404085-А1 | Пружина |
Загрузка ...
|
|
| 13 | "КГ1/4"".А12.016" | Пробка |
Загрузка ...
|
|
| 14 | А12.01.003-03 | Болт |
Загрузка ...
|
|
| 15 | Д18-055-А | Кольцо уплотнительное |
Загрузка ...
|
|
| 15 | А23.10.002 | Кольцо |
Загрузка ...
|
|
| 16 | А23.10.003 | Втулка |
Загрузка ...
|
|
| 17 | Д09-035-А | Прокладка |
Загрузка ...
|
|
| 18 | ФМ009-1012005 | Фильтр очистки масла |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
