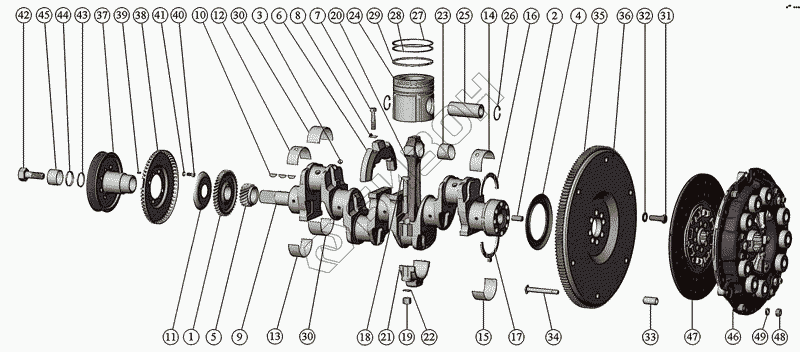

Графический каталог запасных частей к технике: ММЗ Д-245.S3A. Кривошипно-шатунный механизм, установка муфты сцепления
1
1
2
3
4
5
5
6
7
8
9
10
11
12
12
12
13
13
13
14
14
14
15
15
15
16
16
16
17
17
17
18
19
20
21
22
23
24
24
25
26
27
27
27
28
28
28
29
29
29
30
30
30
30
31
32
33
34
34
35
36
37
38
39
40
41
42
43
44
45
46
46
47
47
48
49
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 245ЕЗ-1004500 | 245ЕЗ-1004500 | КРИВОТТТИПНО-ШАТУННЫИ МЕХАНИЗМ |
Загрузка ...
|
|
| 245-1005100-Е | 245-1005100-Е | КОМПЛЕКТ КОРЕННЫХ ВКЛАДЫШЕЙ |
Загрузка ...
|
|
| 240-1005100М | 240-1005100М | КОМПЛЕКТ КОРЕННЫХ ВКЛАДЫШЕЙ |
Загрузка ...
|
|
| А23.01-81-240сб.АС | А23.01-81-240сб.АС | КОМПЛЕКТ КОРЕННЫХ ВКЛАДЫШЕЙ |
Загрузка ...
|
|
| 245ЕЗ-1004010 | 245ЕЗ-1004010 | ПОРШЕНЬ С ШАТУНОМ |
Загрузка ...
|
|
| 245-1004100-Е | 245-1004100-Е | ШАТУН |
Загрузка ...
|
|
| 245-1004140-Е | 245-1004140-Е | КОМПЛЕКТ ВКЛАДЫШЕЙ ШАТУННЫХ ПОДШИПНИКОВ |
Загрузка ...
|
|
| 240-1004140М | 240-1004140М | КОМПЛЕКТ ВКЛАДЫШЕЙ ШАТУННЫХ ПОДШИПНИКОВ |
Загрузка ...
|
|
| А23.01-74-240сб.АС | А23.01-74-240сб.АС | КОМПЛЕКТ ВКЛАДЫШЕЙ ШАТУННЫХ ПОДШИПНИКОВ |
Загрузка ...
|
|
| 240-1005110-78 | 240-1005110-78 | УСТАНОВКА МАХОВИКА |
Загрузка ...
|
|
| 240-1005110-79 | 240-1005110-79 | УСТАНОВКА МАХОВИКА |
Загрузка ...
|
|
| 240-1005115-22 | 240-1005115-22 | МАХОВИК |
Загрузка ...
|
|
| 245-1005115-Б-05 | 245-1005115-Б-05 | МАХОВИК |
Загрузка ...
|
|
| 240-1005114-А1-17 | 240-1005114-А1-17 | МАХОВИК |
Загрузка ...
|
|
| 240-1005114-А1-16 | 240-1005114-А1-16 | МАХОВИК |
Загрузка ...
|
|
| 245.5-1005130 | 245.5-1005130 | УСТАНОВКА ШКИВА КОЛЕНЧАТОГО ВАЛА |
Загрузка ...
|
|
| 245.5-1005137-Б | 245.5-1005137-Б | ШКИВ КОЛЕНЧАТОГО ВАЛА |
Загрузка ...
|
|
| 240-1005009-03 | 240-1005009-03 | УСТАНОВКА МУФТЫ СЦЕПЛЕНИЯ |
Загрузка ...
|
|
| 240-1005009-06 | 240-1005009-06 | УСТАНОВКА МУФТЫ СЦЕПЛЕНИЯ |
Загрузка ...
|
|
| 245-1005009-Б | 245-1005009-Б | УСТАНОВКА МУФТЫ СЦЕПЛЕНИЯ |
Загрузка ...
|
|
| 70-1601074 | 70-1601074 | Втулка |
Загрузка ...
|
|
| 85-1601071 | 85-1601071 | ВТУЛКА |
Загрузка ...
|
|
| 85-1601073 | 85-1601073 | ВТУЛКА |
Загрузка ...
|
|
| 85-1601085 | 85-1601085 | ДИСК СРЕДНИЙ |
Загрузка ...
|
|
| 85-1601090-Б | 85-1601090-Б | ДИСК СЦЕПЛЕНИЯ |
Загрузка ...
|
|
| 85-1601130-02 | 85-1601130-02 | ДИСК ВЕДОМЫЙ |
Загрузка ...
|
|
| 180205К1С17 | 180205К1С17 | Подшипник |
Загрузка ...
|
|
| М12х1,25-6Н.6.016 | М12х1,25-6Н.6.016 | ГАЙКА |
Загрузка ...
|
|
| 12Т 65Г 06 | 12Т 65Г 06 | ШАЙБА |
Загрузка ...
|
|
| 1 | 50-1005033 | Шестерня |
Загрузка ...
|
|
| 1 | 245.9-1005015 | ВАЛ КОЛЕНЧАТЫЙ |
Загрузка ...
|
|
| 2 | 50-1005019 | Штифт |
Загрузка ...
|
|
| 3 | 50-1005021-А | Заглушка |
Загрузка ...
|
|
| 4 | 50-1005043 | Маслоотражатель |
Загрузка ...
|
|
| 5 | 240-1005030-А1 | Шестерня распределения коленчатого вала |
Загрузка ...
|
|
| 5 | 245.9-1005014-04 | ВАЛ КОЛЕНЧАТЫЙ |
Загрузка ...
|
|
| 6 | 240-1005017 | Противовес |
Загрузка ...
|
|
| 7 | 240-1005018 | Болт крепления противовеса |
Загрузка ...
|
|
| 8 | 240-1005024 | Пластина стопорная |
Загрузка ...
|
|
| 9 | 245.9-1005020 | ВАЛ КОЛЕНЧАТЫЙ |
Загрузка ...
|
|
| 10 | 6X9 | ШПОНКА |
Загрузка ...
|
|
| 11 | 245-1005042 | Маслоотражатель коленчатого вала передний |
Загрузка ...
|
|
| 12 | 245-1005170-Е | ВКЛАДЫШ КОРЕННОЙ |
Загрузка ...
|
|
| 12 | 240-1005170-М | ВКЛАДЫШ КОРЕННОЙ |
Загрузка ...
|
|
| 12 | А23.01-81.037 | ВКЛАДЫШ КОРЕННОЙ |
Загрузка ...
|
|
| 13 | 245-1005171-Е | ВКЛАДЫШ КОРЕННОЙ |
Загрузка ...
|
|
| 13 | 240-1005171-М | ВКЛАДЫШ КОРЕННОЙ |
Загрузка ...
|
|
| 13 | А23.01-81.038 | Вкладыш коренной |
Загрузка ...
|
|
| 14 | 245-1005177-Е | ВКЛАДЫШ КОРЕННОЙ |
Загрузка ...
|
|
| 14 | 240-1005177-М | ВКЛАДЫШ КОРЕННОЙ |
Загрузка ...
|
|
| 14 | А23.01-81.040 | ВКЛАДЫШ КОРЕННОЙ |
Загрузка ...
|
|
| 15 | 245-1005179-Е | ВКЛАДЫШ КОРЕННОЙ |
Загрузка ...
|
|
| 15 | 240-1005179-М | ВКЛАДЫШ КОРЕННОЙ |
Загрузка ...
|
|
| 15 | А23.01-81.039 | Вкладыш коренной |
Загрузка ...
|
|
| 16 | 245-1005180-Е | ПОЛУКОЛЬЦО УПОРНОЕ |
Загрузка ...
|
|
| 16 | 240-1005178-М | ПОЛУКОЛЬЦО УПОРНОЕ |
Загрузка ...
|
|
| 16 | А23.01-10401 | Полукольцо |
Загрузка ...
|
|
| 17 | 245-1005181-Е | ПОЛУКОЛЬЦО УПОРНОЕ |
Загрузка ...
|
|
| 17 | 240-1005181-М | ПОЛУКОЛЬЦО УПОРНОЕ |
Загрузка ...
|
|
| 17 | А23.01-10403 | Полукольцо |
Загрузка ...
|
|
| 18 | 50-1004182-А1 | Болт шатунный |
Загрузка ...
|
|
| 19 | 50-1004188 | Гайка |
Загрузка ...
|
|
| 20 | 245-1004112-Д | ШАТУН |
Загрузка ...
|
|
| 21 | 240-1004125-А | Крышка шатуна |
Загрузка ...
|
|
| 22 | 245-1004190 | Шайба |
Загрузка ...
|
|
| 23 | 245-1004115-А | Втулка верхней головки шатуна |
Загрузка ...
|
|
| 24 | А245-1004021-Б | ПОРШЕНЬ |
Загрузка ...
|
|
| 24 | K.343N-7 | ПОРШЕНЬ |
Загрузка ...
|
|
| 25 | К245-1004042-Б | Палец поршневой |
Загрузка ...
|
|
| 26 | 245-1004022 | Кольцо полшневого пальца стопорное |
Загрузка ...
|
|
| 27 | 24-110-30-01 | Кольцо компрессионное |
Загрузка ...
|
|
| 27 | A1KD110DNAA | КОЛЬЦО КОМПРЕССИОННОЕ |
Загрузка ...
|
|
| 27 | 260-1004062 | Кольцо компрессионное (верхнее) |
Загрузка ...
|
|
| 28 | 30-110-25-02 | Кольцо компрессионное |
Загрузка ...
|
|
| 28 | ХВL01558VT | КОЛЬЦО КОМПРЕССИОННОЕ |
Загрузка ...
|
|
| 28 | 260-1004063 | Кольцо компрессионное |
Загрузка ...
|
|
| 29 | 64-110-50-02 | Кольцо маслосъемное |
Загрузка ...
|
|
| 29 | XEL 01558ED | КОЛЬЦО МАСЛОСЪЕМНОЕ |
Загрузка ...
|
|
| 29 | 260-1004080 | Кольцо маслосъемное |
Загрузка ...
|
|
| 30 | 245-1004158-Е | ВКЛАДЫШ ШАТУННЫЙ |
Загрузка ...
|
|
| 30 | 240-1004158-М | ВКЛАДЫШ ШАТУННЫЙ |
Загрузка ...
|
|
| 30 | А23.01-74.014 | ВКЛАДЫШ ШАТУННЫЙ |
Загрузка ...
|
|
| 31 | 50-1005127-А | Болт крепления маховика |
Загрузка ...
|
|
| 32 | 48-1005128 | ШАЙБА |
Загрузка ...
|
|
| 33 | 70-1601074 | Втулка |
Загрузка ...
|
|
| 34 | 240-1005122 | Палец |
Загрузка ...
|
|
| 34 | 245-1005122 | Палец |
Загрузка ...
|
|
| 35 | 50-1005121-А | Венец маховика |
Загрузка ...
|
|
| 36 | 240-1005120-А | МАХОВИК |
Загрузка ...
|
|
| 37 | 245.5-1005131-Б | ШКИВ КОЛЕНЧАТОГО ВАЛА |
Загрузка ...
|
|
| 38 | 245.5-1005139 | ПРОСТАВКА ШКИВА КОЛЕНЧАТОГО ВАЛА |
Загрузка ...
|
|
| 39 | 2.5x10 | Штифт |
Загрузка ...
|
|
| 40 | M8-6gX16.88.35.016 | БОЛТ |
Загрузка ...
|
|
| 41 | 8Т 65Г 06 | ШАЙБА |
Загрузка ...
|
|
| 42 | 245-1005054-В | Болт коленчатого вала |
Загрузка ...
|
|
| 43 | 245-1005132-В | Кольцо внутреннее |
Загрузка ...
|
|
| 44 | 245-1005133-В | Кольцо наружное |
Загрузка ...
|
|
| 45 | 245-1005134-В | Втулка |
Загрузка ...
|
|
| 46 | 80-1601090-А | ДИСК СЦЕПЛЕНИЯ |
Загрузка ...
|
|
| 46 | 80-1601090 | ДИСК СЦЕПЛЕНИЯ |
Загрузка ...
|
|
| 47 | 85-1601130-01 | ДИСК ВЕДОМЫЙ |
Загрузка ...
|
|
| 47 | 80-1601130-А | ДИСК ВЕДОМЫЙ |
Загрузка ...
|
|
| 48 | М12х1,25-6Н.6.016 | ГАЙКА |
Загрузка ...
|
|
| 49 | 12Т 65Г 06 | ШАЙБА |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
