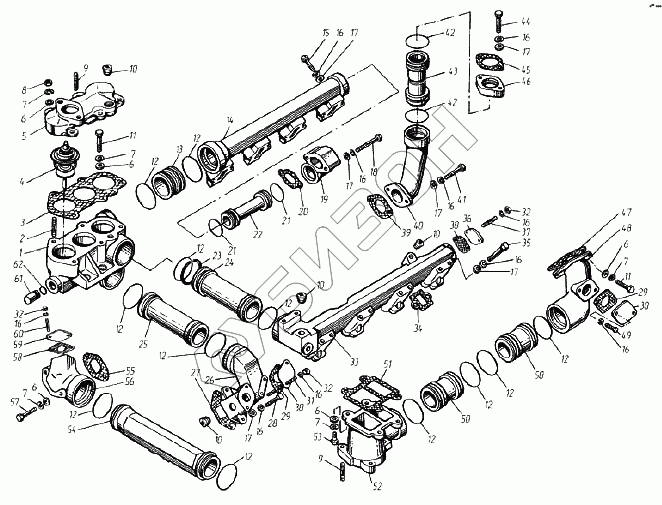

Графический каталог запасных частей к технике: ТМЗ Дизели ТМЗ-8421 - 85227. Трубы и термостаты системы охлаждения
1
2
3
4
4
5
5
6
6
6
6
6
7
7
7
7
7
8
9
9
10
10
10
10
11
11
12
12
12
12
12
12
12
12
12
12
12
12
13
14
14
15
16
16
16
16
16
16
16
16
17
17
17
17
17
17
18
18
19
20
21
21
22
23
24
25
26
27
28
29
29
30
30
31
32
32
32
33
34
35
36
36
37
38
39
40
41
42
42
43
44
45
46
47
48
49
50
50
51
52
52
53
54
55
56
57
58
59
60
61
62
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 8423.1303176 | 8423.1303176 | Коробка водяная с патрубком (в сборе) |
Загрузка ...
|
|
| 842.1303101-10 | 842.1303101-10 | Труба водяная левая со шпильками |
Загрузка ...
|
|
| 842.1303176 | 842.1303176 | Коробка водяная с патрубком (в сборе) |
Загрузка ...
|
|
| 842.1303126 | 842.1303126 | Патрубок водяной коробки (в сборе) |
Загрузка ...
|
|
| 853.1303176 | 853.1303176 | Коробка водяная с патрубком (в сборе) |
Загрузка ...
|
|
| 1 | 841.1303178 | Коробка водяная |
Загрузка ...
|
|
| 2 | 216559-П29 | Шпилька М10х(1,5-3n/1,25-6g)х40 |
Загрузка ...
|
|
| 3 | 841.1303214 | Прокладка патрубка |
Загрузка ...
|
|
| 4 | 4591441033 | Термостат ТС 107-1306100-01 |
Загрузка ...
|
|
| 4 | 4591441034 | Термостат ТС 107-1306100-02 |
Загрузка ...
|
|
| 5 | 842.1303130 | Патрубок водяной коробки |
Загрузка ...
|
|
| 5 | 8423.1303130 | Патрубок водяной коробки |
Загрузка ...
|
|
| 6 | 252006-П29 | Шайба 10 |
Загрузка ...
|
|
| 7 | 252136-П2 | Шайба 10.ОТ |
Загрузка ...
|
|
| 8 | 250517-П29 | Гайка М10х1,25-6Н |
Загрузка ...
|
|
| 9 | 216554-П2 | Шпилька М10х((1,5-3n)/(1,25-6g))х28 |
Загрузка ...
|
|
| 10 | 316135-П2 | Пробка К3/8 |
Загрузка ...
|
|
| 11 | 201680-П29 | Болт М10х1,25х35 |
Загрузка ...
|
|
| 12 | 2531193817 | Кольцо 052-060-46-2-7 |
Загрузка ...
|
|
| 13 | 840.1303082 | Муфта соединительная |
Загрузка ...
|
|
| 14 | 8423.1303104-10 | Труба водяная правая |
Загрузка ...
|
|
| 14 | 842.1303104 | Труба водяная правая |
Загрузка ...
|
|
| 15 | 201466-П29 | Болт М8х1,25х45 |
Загрузка ...
|
|
| 16 | 252135-П2 | Шайба 8.Т |
Загрузка ...
|
|
| 17 | 252005-П29 | Шайба 8 |
Загрузка ...
|
|
| 18 | 200272-П29 | Болт М8-6gх65 |
Загрузка ...
|
|
| 19 | 8423.1303308 | Патрубок отводящий охладителя |
Загрузка ...
|
|
| 20 | 8423.1303311 | Прокладка патрубка |
Загрузка ...
|
|
| 21 | 2531193803 | Кольцо 032-040-46-2-7 |
Загрузка ...
|
|
| 22 | 8423.1303296-10 | Трубка соединительная со втулками (в сборе) |
Загрузка ...
|
|
| 23 | 840.1303272 | Кольцо запорное |
Загрузка ...
|
|
| 24 | 841.1303256 | Муфта соединительная |
Загрузка ...
|
|
| 25 | 841.1303088-01 | Труба перепускная (в сборе) |
Загрузка ...
|
|
| 26 | 841.1303240 | Патрубок перепускной трубы |
Загрузка ...
|
|
| 27 | 841.1303188 | Прокладка патрубка |
Загрузка ...
|
|
| 28 | 201462-П29 | Болт М8х35 |
Загрузка ...
|
|
| 29 | 236-1011296 | Прокладка |
Загрузка ...
|
|
| 30 | 240-1002402 | Заглушка |
Загрузка ...
|
|
| 31 | 216527-П29 | Шпилька М8х(1,25-3n)/1-6g)х25 |
Загрузка ...
|
|
| 32 | 250511-П29 | Гайка М8х1 |
Загрузка ...
|
|
| 33 | 842.1303105-10 | Труба водяная левая |
Загрузка ...
|
|
| 34 | 840.1303268 | Прокладка водяной трубы |
Загрузка ...
|
|
| 35 | 201469-П29 | Болт М8х1,25х55 |
Загрузка ...
|
|
| 36 | 8484.1303014 | Заглушка |
Загрузка ...
|
|
| 37 | 216523-П29 | Шпилька М8х(1,25-3n)/(1-6g)х16(16/12) |
Загрузка ...
|
|
| 38 | 8484.1303398 | Прокладка |
Загрузка ...
|
|
| 39 | 8423.1303276 | Прокладка патрубка |
Загрузка ...
|
|
| 40 | 8423.1303278-10 | Патрубок подводящий охладителя |
Загрузка ...
|
|
| 41 | 201468-П29 | Болт М8-6gх50 |
Загрузка ...
|
|
| 42 | 2531193812 | Кольцо 044-052-46-2-7 |
Загрузка ...
|
|
| 43 | 8423.1303284-10 | Труба подводящая охладителя (в сборе) |
Загрузка ...
|
|
| 44 | 201460-П29 | Болт М8х30 |
Загрузка ...
|
|
| 45 | 8423.1303312 | Прокладка патрубка |
Загрузка ...
|
|
| 46 | 8423.1303291 | Патрубок охладителя (в сборе) |
Загрузка ...
|
|
| 47 | 841.1303024 | Прокладка патрубка |
Загрузка ...
|
|
| 48 | 841.1303160 | Патрубок подводящий левого блока |
Загрузка ...
|
|
| 49 | 201458-П29 | Болт М8-6gх25 |
Загрузка ...
|
|
| 50 | 840.1303084 | Муфта соединительная |
Загрузка ...
|
|
| 51 | 841.1303175 | Прокладка патрубка |
Загрузка ...
|
|
| 52 | 8423.1303174 | Патрубок подводящий водомасляного радиатора |
Загрузка ...
|
|
| 53 | 201682-П29 | Болт М10х1,25х40 |
Загрузка ...
|
|
| 54 | 841.1303156 | Труба отводящая водяного насоса |
Загрузка ...
|
|
| 55 | 841.1303163 | Прокладка патрубка |
Загрузка ...
|
|
| 56 | 842.1303168-10 | Патрубок подводящий правого блока |
Загрузка ...
|
|
| 57 | 201684-П29 | Болт М10х1,25х45 |
Загрузка ...
|
|
| 58 | 842.1319062 | Прокладка |
Загрузка ...
|
|
| 59 | 841.1002514 | Заглушка |
Загрузка ...
|
|
| 60 | 216526-П29 | Шпилька М8х(1,25-3n/1-6g)х22 |
Загрузка ...
|
|
| 61 | 840.1003436 | Заглушка |
Загрузка ...
|
|
| 62 | 238Н-1723031 | Кольцо уплотнительное |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
