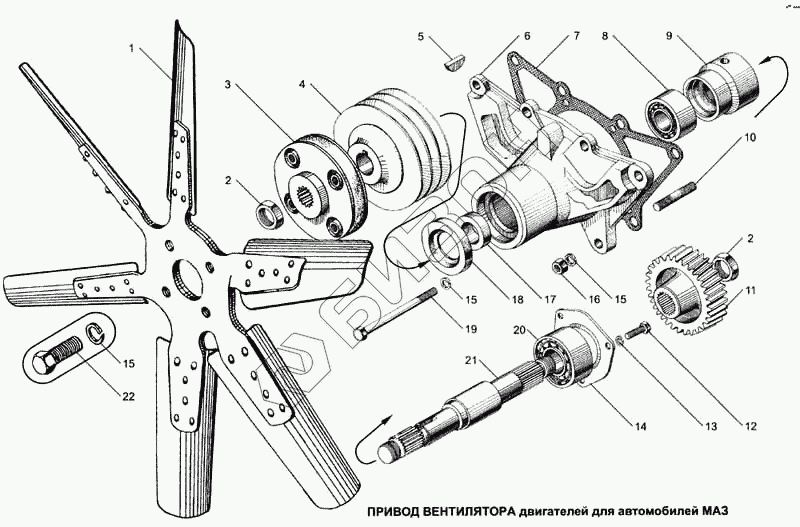

Графический каталог запасных частей к технике: ЯМЗ-236 НЕ, 236 БЕ, 7601.10. Привод вентилятора двигателей для а/м МАЗ
1
2
2
3
4
5
6
7
8
9
10
10
11
11
12
13
14
15
15
15
16
17
18
19
20
21
22
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 236НЕ-1308011-Е | 236НЕ-1308011-Е | Привод вентилятора в сборе |
Загрузка ...
|
|
| 1 | 238Н-1308012 | Крыльчатка вентилятора в сборе |
Загрузка ...
|
|
| 2 | 311401-П2 | Гайка |
Загрузка ...
|
|
| 3 | 236-1308090-В2 | Муфта упругая в сборе |
Загрузка ...
|
|
| 4 | 236-1308025-В2 | Шкив привода вентилятора |
Загрузка ...
|
|
| 5 | 4598246266 | Шпонка |
Загрузка ...
|
|
| 6 | 236НЕ-1308102 | Корпус |
Загрузка ...
|
|
| 7 | 236-1308108-Б | Прокладка |
Загрузка ...
|
|
| 8 | Подшипник 355205 | Подшипник 355205 |
Загрузка ...
|
|
| 9 | 236НЕ-1308512 | Втулка распорная в сборе |
Загрузка ...
|
|
| 10 | 216259-П29 | Шпилька |
Загрузка ...
|
|
| 10 | 310423-П29 | Шпилька |
Загрузка ...
|
|
| 11 | 236-1308104-Б2 | Шестерня |
Загрузка ...
|
|
| 11 | 236-1308104-Б3 | Шестерня |
Загрузка ...
|
|
| 12 | 201456-П29 | Болт М8-6gх20 |
Загрузка ...
|
|
| 13 | 252135-П2 | Шайба пружинная |
Загрузка ...
|
|
| 14 | 236-1308107-А | Фланец упорный |
Загрузка ...
|
|
| 15 | 252136-П2 | Шайба 10 пружинная |
Загрузка ...
|
|
| 16 | 250513-П29 | Гайка |
Загрузка ...
|
|
| 17 | 236-1308055-Б | Втулка |
Загрузка ...
|
|
| 18 | 210-1701230 | Манжета с пружиной в сборе |
Загрузка ...
|
|
| 19 | 200328-П29 | Болт |
Загрузка ...
|
|
| 20 | 4622133853 | Подшипник 70-32605КМ |
Загрузка ...
|
|
| 21 | 236НЕ-1308050-В | Вал |
Загрузка ...
|
|
| 22 | 201499-П29 | Болт 10-6gх30 |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
