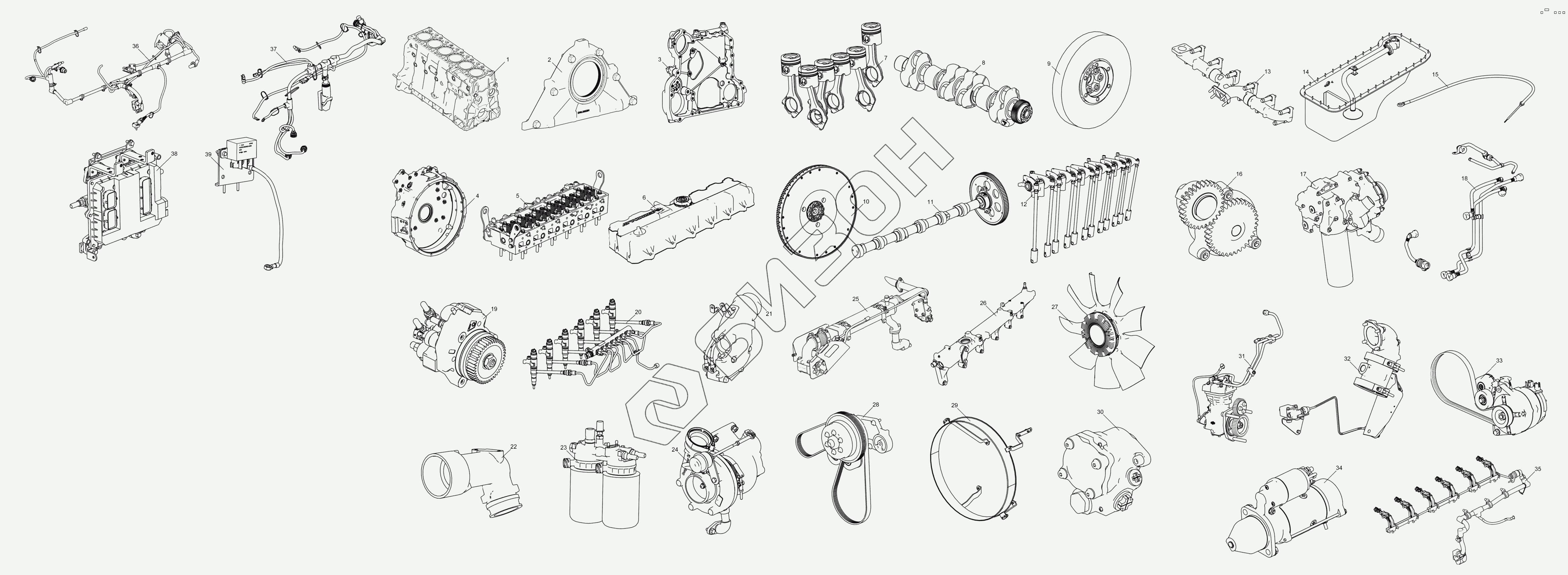

Графический каталог запасных частей к технике: ЯМЗ-536-10. Схема деления двигателя ЯМЗ-536-10 на сборочные единицы
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 536.1002010-10 | Блок цилиндров |
Загрузка ...
|
|
| 2 | 5340.1002249 | Установка передней крышки БЦ |
Загрузка ...
|
|
| 3 | 5340.1002299-10 | Установка корпуса шестерен |
Загрузка ...
|
|
| 4 | 536.1002309-10 | Установка картера маховика |
Загрузка ...
|
|
| 5 | 536.1003005-10 | Установка головки цилиндров |
Загрузка ...
|
|
| 6 | 536.1003250-10 | Установка крышки головки цилиндров |
Загрузка ...
|
|
| 7 | 536.1004007 | Установка поршневой группы |
Загрузка ...
|
|
| 8 | 536.1005005 | Установка коленчатого вала |
Загрузка ...
|
|
| 9 | 536.1005050 | Установка гасителя коленчатого вала |
Загрузка ...
|
|
| 10 | 536.1005114 | Установка маховика |
Загрузка ...
|
|
| 11 | 536.1006005 | Установка распределительного вала |
Загрузка ...
|
|
| 12 | 536.1007005 | Установка привода клапанов |
Загрузка ...
|
|
| 13 | 536.1008005 | Установка выпускного коллектора |
Загрузка ...
|
|
| 14 | 536.1009005 | Установка картера масляного |
Загрузка ...
|
|
| 15 | 536.1009045 | Установка указателя уровня масла |
Загрузка ...
|
|
| 16 | 536.1011005 | Установка насоса масляного |
Загрузка ...
|
|
| 17 | 536.1013005-10 | Установка сервисного модуля |
Загрузка ...
|
|
| 18 | 536.1104005 | Установка топливных трубопроводов |
Загрузка ...
|
|
| 19 | 5340.1111005 | Установка ТНВД |
Загрузка ...
|
|
| 20 | 536.1112005 | Установка форсунок |
Загрузка ...
|
|
| 21 | 5343.1115005 | Установка впускного тракта |
Загрузка ...
|
|
| 22 | 536.1115007-10 | Установка патрубка отводящего |
Загрузка ...
|
|
| 23 | 536.1117005-20 | Установка ФТОТ |
Загрузка ...
|
|
| 24 | 536.1118005 | Установка ТКР |
Загрузка ...
|
|
| 25 | 536.1213005 | Установка системы рециркуляции ОГ |
Загрузка ...
|
|
| 26 | 536.1303005-10 | Установка трубы распределительной |
Загрузка ...
|
|
| 27 | 536.1308002 | Установка вентилятора |
Загрузка ...
|
|
| 28 | 536.1308007-10 | Установка привода вентилятора |
Загрузка ...
|
|
| 29 | 536.1309007-10 | Установка кожуха вентилятора |
Загрузка ...
|
|
| 30 | 53602.3407005 | Установка насоса ГУР |
Загрузка ...
|
|
| 31 | 5340.3509005-10 | Установка компрессора пневматического тормоза |
Загрузка ...
|
|
| 32 | 536.3570005-10 | Установка моторного тормоза |
Загрузка ...
|
|
| 33 | 5340.3701001 | Установка привода генератора |
Загрузка ...
|
|
| 34 | 5340.3708005 | Установка стартера |
Загрузка ...
|
|
| 35 | 536.3724005 | Установка жгута форсунок |
Загрузка ...
|
|
| 36 | 536.3724011 | Установка жгута датчиков |
Загрузка ...
|
|
| 37 | 536.3724016 | Установка промежуточного жгута |
Загрузка ...
|
|
| 38 | 536.3763005 | Установка электронного блока управления |
Загрузка ...
|
|
| 39 | 5340.3770005 | Установка реле подогревателя |
Загрузка ...
|
