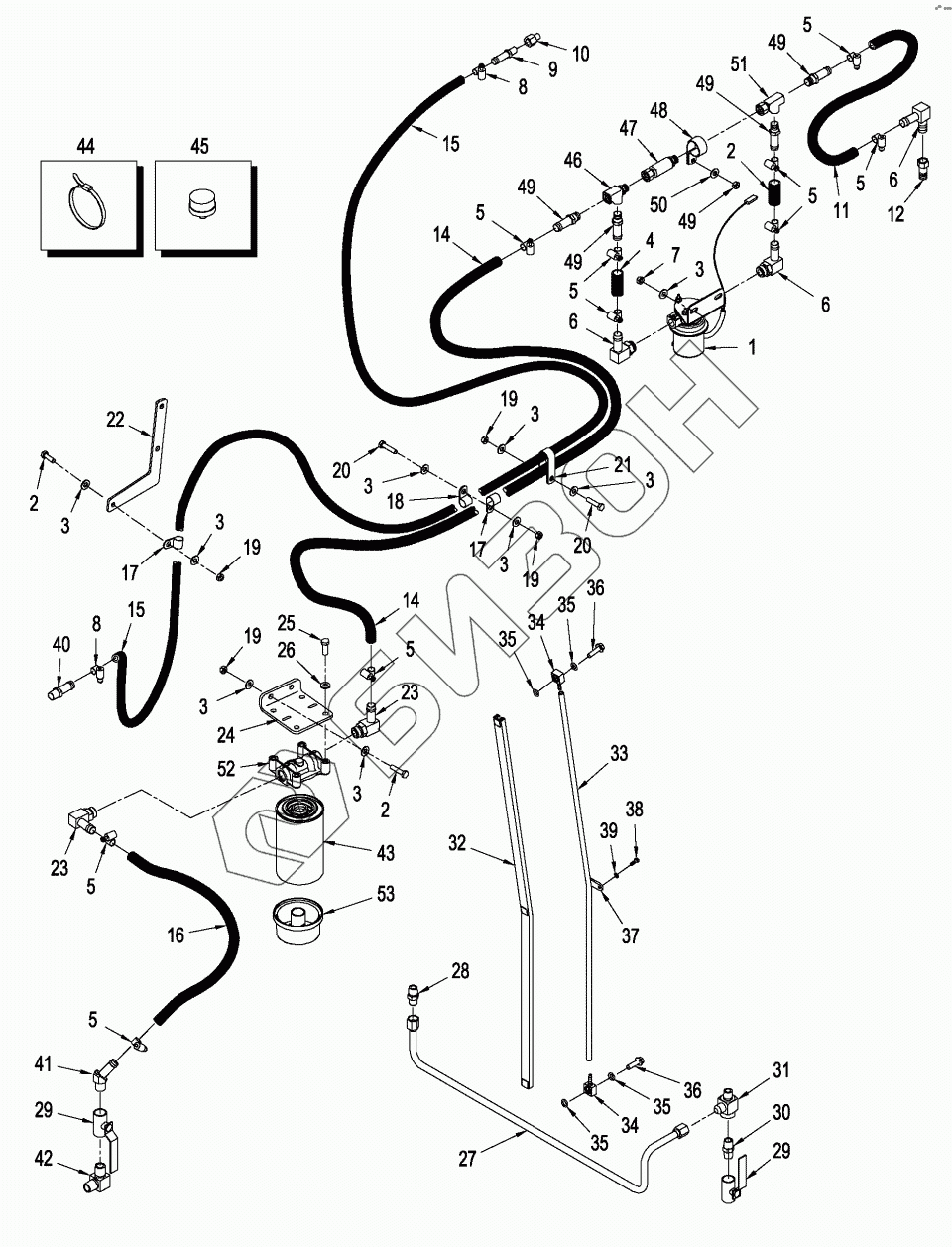

Графический каталог запасных частей к технике: CASE IH 430 Steiger 4WD. FUEL LINES, STX AND STEIGER 380/430
1
2
2
2
3
3
3
3
3
3
3
3
3
4
5
5
5
5
5
5
5
5
6
6
6
7
8
8
9
10
11
12
14
14
15
15
16
17
17
18
19
19
19
19
20
20
21
22
23
23
24
25
26
27
28
29
29
30
31
32
33
34
34
35
35
35
35
36
36
37
38
39
40
41
42
43
44
45
46
47
48
49
49
49
49
49
50
51
52
53
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 87282080 | PUMP |
Загрузка ...
|
|
| 2 | 87362717 | HOSE |
Загрузка ...
|
|
| 3 | 895-15008 | WASHER |
Загрузка ...
|
|
| 4 | 87362717 | HOSE |
Загрузка ...
|
|
| 5 | 214-1408 | CLAMP |
Загрузка ...
|
|
| 6 | 217-332 | FITTING |
Загрузка ...
|
|
| 7 | 832-10408 | NUT |
Загрузка ...
|
|
| 8 | 214-1406 | CLAMP |
Загрузка ...
|
|
| 9 | 217-229 | FITTING |
Загрузка ...
|
|
| 10 | 86990397 | FITTING |
Загрузка ...
|
|
| 11 | 87362697 | HOSE |
Загрузка ...
|
|
| 12 | 86990398 | FITTING |
Загрузка ...
|
|
| 13 | 217-207 | FITTING |
Загрузка ...
|
|
| 14 | 296077A1 | HOSE |
Загрузка ...
|
|
| 15 | 31-3083 | HOSE |
Загрузка ...
|
|
| 16 | 87308466 | HOSE |
Загрузка ...
|
|
| 17 | 515-23159 | CLAMP |
Загрузка ...
|
|
| 18 | 515-23190 | CLAMP |
Загрузка ...
|
|
| 19 | 829-1408 | NUT |
Загрузка ...
|
|
| 20 | 627-8035 | BOLT |
Загрузка ...
|
|
| 21 | R54363 | CLAMP |
Загрузка ...
|
|
| 22 | 87536383 | BRACKET |
Загрузка ...
|
|
| 23 | 217-349 | FITTING |
Загрузка ...
|
|
| 24 | 87417445 | BRACKET |
Загрузка ...
|
|
| 25 | 426-616 | BOLT |
Загрузка ...
|
|
| 26 | 495-11041 | WASHER |
Загрузка ...
|
|
| 27 | 335041A2 | LINE |
Загрузка ...
|
|
| 28 | 218-445 | CONNECTOR |
Загрузка ...
|
|
| 29 | 31-1267 | VALVE |
Загрузка ...
|
|
| 30 | 217-1072 | CONNECTOR |
Загрузка ...
|
|
| 31 | 31-1000 | TEE |
Загрузка ...
|
|
| 32 | 349868A1 | CHANNEL |
Загрузка ...
|
|
| 33 | 337240A1 | HOSE |
Загрузка ...
|
|
| 34 | 352767A1 | CONNECTOR |
Загрузка ...
|
|
| 35 | 337248A1 | O-RING |
Загрузка ...
|
|
| 36 | 844-10035 | BOLT |
Загрузка ...
|
|
| 37 | 402800A1 | BRACKET |
Загрузка ...
|
|
| 38 | 627-6016 | BOLT |
Загрузка ...
|
|
| 39 | 895-11006 | WASHER |
Загрузка ...
|
|
| 40 | 217-186 | FITTING |
Загрузка ...
|
|
| 41 | 217-144 | ELBOW |
Загрузка ...
|
|
| 42 | 217-1226 | ELBOW |
Загрузка ...
|
|
| 43 | 87410186 | FILTER |
Загрузка ...
|
|
| 44 | 327144A1 | CLAMP |
Загрузка ...
|
|
| 44 | 19-135 | STRAP |
Загрузка ...
|
|
| 45 | 435545A1 | BREATHER |
Загрузка ...
|
|
| 46 | 217-52 | TEE |
Загрузка ...
|
|
| 47 | 87365506 | VALVE |
Загрузка ...
|
|
| 48 | 515-23286 | CLAMP |
Загрузка ...
|
|
| 49 | 217-376 | FITTING |
Загрузка ...
|
|
| 50 | 895-11008 | WASHER |
Загрузка ...
|
|
| 51 | 217-12 | TEE |
Загрузка ...
|
|
| 52 | 87417455 | HEAD |
Загрузка ...
|
|
| 53 | 87410185 | BOWL |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
