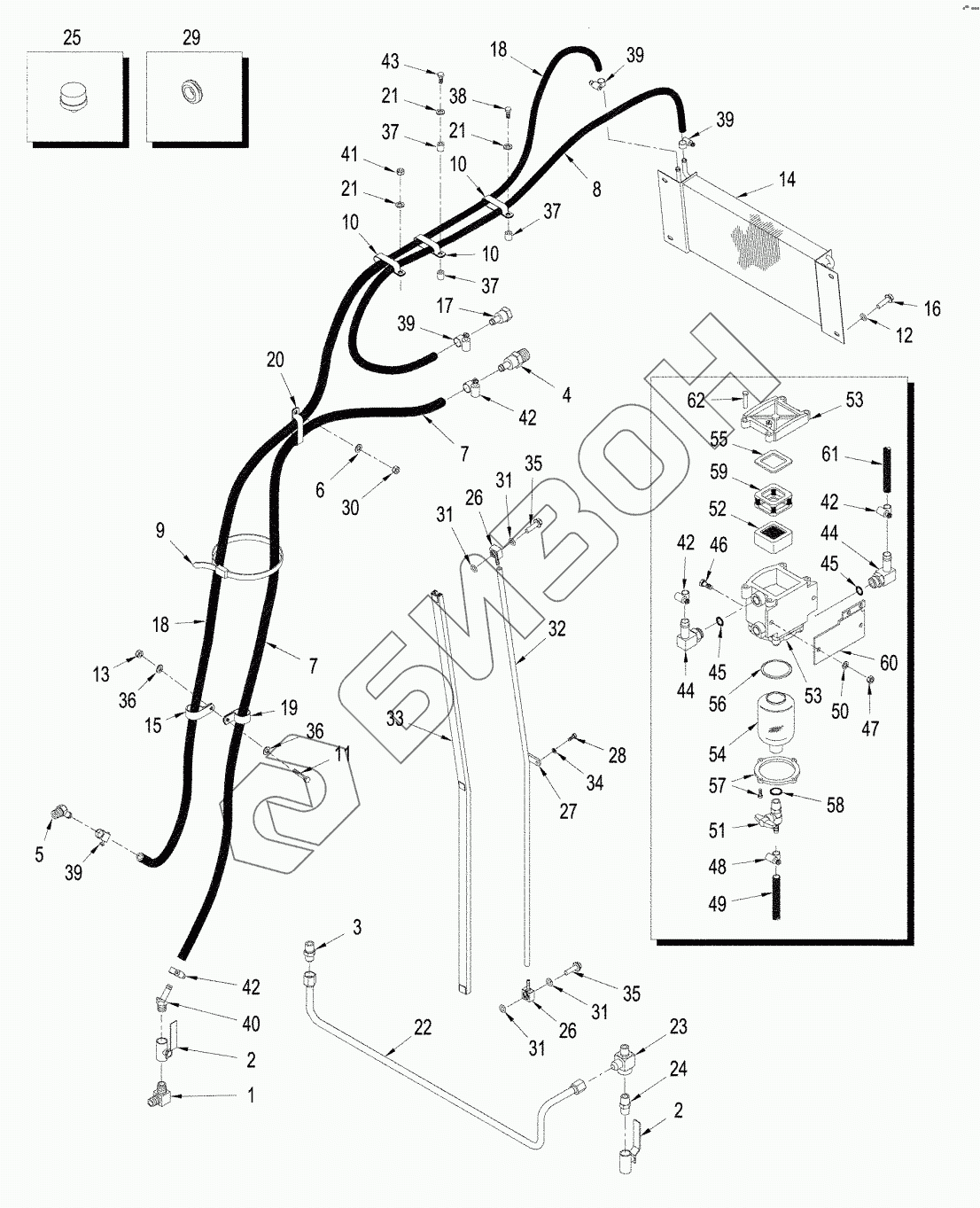

Графический каталог запасных частей к технике: CASE IH STX-530 Steiger. FUEL LINES, STX & STEIGER 480/530
1
2
2
3
4
5
6
7
7
8
9
10
10
10
11
12
13
14
15
16
17
18
18
19
20
21
21
21
22
23
24
25
26
26
27
28
29
30
31
31
31
31
32
33
34
35
35
36
36
37
37
37
38
39
39
39
39
40
41
42
42
42
42
43
44
44
45
45
46
47
48
49
50
51
52
53
53
54
55
56
57
58
59
60
61
62
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 87409378 | 87409378 | FILTER |
Загрузка ...
|
|
| 1 | 217-1226 | ELBOW |
Загрузка ...
|
|
| 2 | 31-1267 | VALVE |
Загрузка ...
|
|
| 3 | 218-445 | CONNECTOR |
Загрузка ...
|
|
| 4 | 31-2976 | FITTING |
Загрузка ...
|
|
| 5 | 217-186 | FITTING |
Загрузка ...
|
|
| 6 | 895-11010 | WASHER |
Загрузка ...
|
|
| 7 | 296077A1 | HOSE |
Загрузка ...
|
|
| 8 | 87438352 | HOSE |
Загрузка ...
|
|
| 9 | 327144A1 | CLAMP |
Загрузка ...
|
|
| 10 | L101181 | CLAMP |
Загрузка ...
|
|
| 11 | 627-8035 | BOLT |
Загрузка ...
|
|
| 12 | 896-15008 | WASHER |
Загрузка ...
|
|
| 13 | 832-10408 | NUT |
Загрузка ...
|
|
| 14 | 87434394 | COOLER |
Загрузка ...
|
|
| 15 | 515-23159 | CLAMP |
Загрузка ...
|
|
| 16 | 627-8016 | BOLT |
Загрузка ...
|
|
| 17 | 31-3129 | ADAPTER |
Загрузка ...
|
|
| 18 | 87438353 | HOSE |
Загрузка ...
|
|
| 19 | 515-23190 | CLAMP |
Загрузка ...
|
|
| 20 | R54363 | CLAMP |
Загрузка ...
|
|
| 21 | 895-11008 | WASHER |
Загрузка ...
|
|
| 22 | 335041A2 | LINE |
Загрузка ...
|
|
| 23 | 31-1000 | TEE |
Загрузка ...
|
|
| 24 | 217-1072 | CONNECTOR |
Загрузка ...
|
|
| 25 | 90-7732T1 | BREATHER |
Загрузка ...
|
|
| 26 | 352767A1 | CONNECTOR |
Загрузка ...
|
|
| 27 | 402800A1 | BRACKET |
Загрузка ...
|
|
| 28 | 627-6016 | BOLT |
Загрузка ...
|
|
| 29 | 248-2178 | GROMMET |
Загрузка ...
|
|
| 30 | 829-1410 | NUT |
Загрузка ...
|
|
| 31 | 337248A1 | O-RING |
Загрузка ...
|
|
| 32 | 337240A1 | HOSE |
Загрузка ...
|
|
| 33 | 349868A1 | CHANNEL |
Загрузка ...
|
|
| 34 | 895-11006 | WASHER |
Загрузка ...
|
|
| 35 | 844-10035 | BOLT |
Загрузка ...
|
|
| 36 | 895-15008 | WASHER |
Загрузка ...
|
|
| 37 | A27328 | SPACER |
Загрузка ...
|
|
| 38 | 827-8060 | BOLT |
Загрузка ...
|
|
| 39 | 214-1406 | CLAMP |
Загрузка ...
|
|
| 40 | 217-144 | ELBOW |
Загрузка ...
|
|
| 41 | 627-8025 | BOLT |
Загрузка ...
|
|
| 42 | 214-1408 | CLAMP |
Загрузка ...
|
|
| 43 | 827-8090 | BOLT |
Загрузка ...
|
|
| 44 | 217-349 | FITTING |
Загрузка ...
|
|
| 45 | 237-6010 | O-RING |
Загрузка ...
|
|
| 46 | 614-8020 | BOLT |
Загрузка ...
|
|
| 47 | 829-1408 | NUT |
Загрузка ...
|
|
| 48 | 214-1406 | CLAMP |
Загрузка ...
|
|
| 49 | 32-204 | HOSE |
Загрузка ...
|
|
| 50 | 895-11008 | WASHER |
Загрузка ...
|
|
| 51 | 369844A1 | DRAINCOCK/TAP |
Загрузка ...
|
|
| 52 | 87409379 | FILTER |
Загрузка ...
|
|
| 53 | NSS | NOT SERVICED SEPARATELY |
Загрузка ...
|
|
| 54 | 87409380 | FILTER |
Загрузка ...
|
|
| 55 | 87333676 | GASKET |
Загрузка ...
|
|
| 56 | 87331930 | GASKET |
Загрузка ...
|
|
| 57 | 87333671 | RING |
Загрузка ...
|
|
| 58 | 369843A1 | GASKET |
Загрузка ...
|
|
| 59 | 87333679 | SPRING |
Загрузка ...
|
|
| 60 | 87341631 | BRACKET |
Загрузка ...
|
|
| 61 | 87313728 | HOSE |
Загрузка ...
|
|
| 62 | 87608457 | BOLT |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
