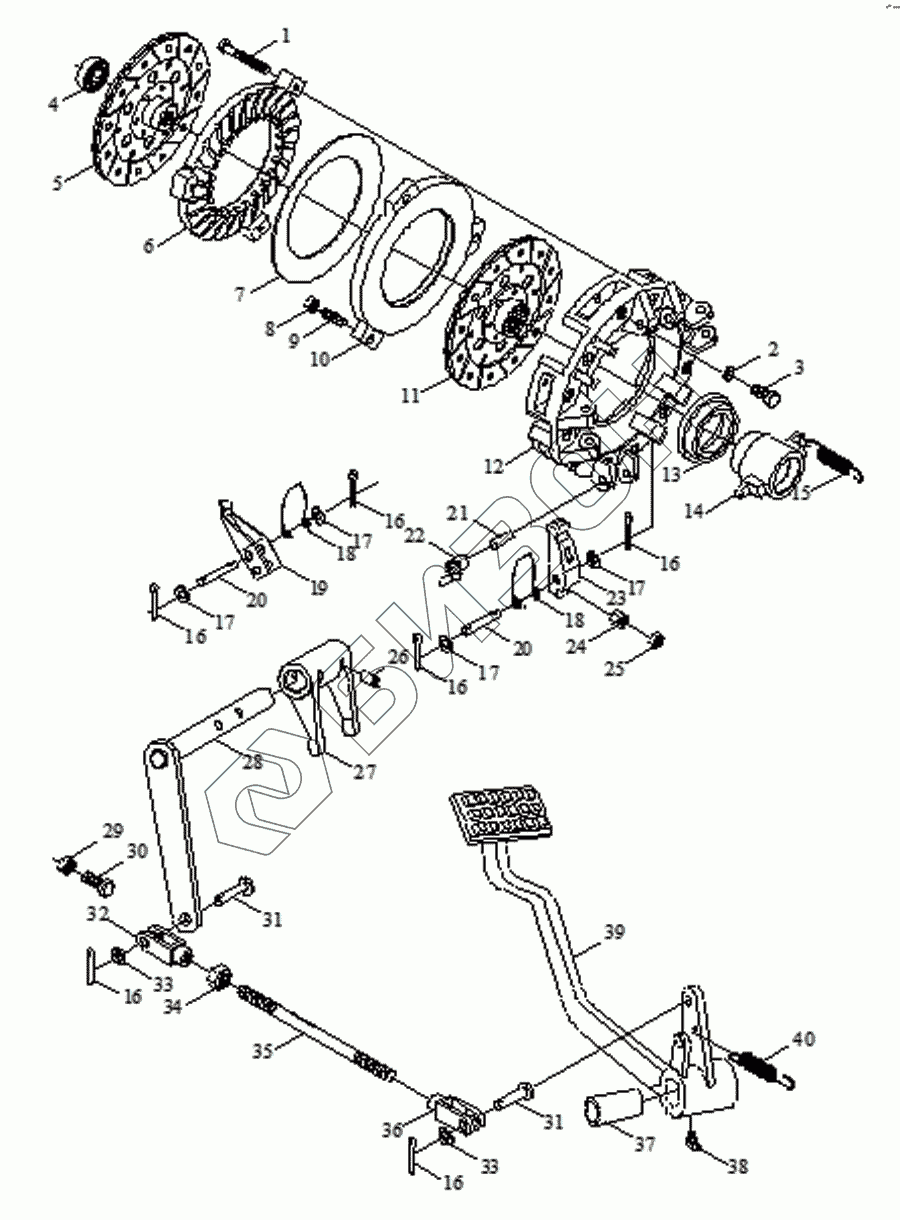

Графический каталог запасных частей к технике: Foton Europard 25. Clutch Assembly-2
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
16
16
16
16
16
17
17
17
17
18
18
19
20
20
21
22
23
24
25
26
27
28
29
30
31
31
32
33
33
34
35
36
37
38
39
40
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| FT250.21B.105 | FT250.21B.105 | disk spring |
Загрузка ...
|
|
| FT250.21B.112 | FT250.21B.112 | pressure plate,auxiliary clutch |
Загрузка ...
|
|
| 1 | FT400.21B.104 | Drawbar,auxiliary clutch |
Загрузка ...
|
|
| 2 | GB/T93 | Шайба 12 |
Загрузка ...
|
|
| 3 | GB/T5783 | Болт M12x35 |
Загрузка ...
|
|
| 4 | GB/T276 | Подшипник 212 |
Загрузка ...
|
|
| 5 | FT200.21B.016 | driven disk assembly, auxiliary clutch |
Загрузка ...
|
|
| 6 | FT200.21B.112 | pressure plate,auxiliary clutch |
Загрузка ...
|
|
| 7 | FT200.21B.105 | disk spring |
Загрузка ...
|
|
| 8 | GB/T6173 | Nut |
Загрузка ...
|
|
| 9 | FT200.21B.110 | adjusting screw,main clutch |
Загрузка ...
|
|
| 10 | FT200.21B.113 | pressure plate, main clutch |
Загрузка ...
|
|
| 11 | FT200.21B.015 | driven disk assembly, main clutch |
Загрузка ...
|
|
| 12 | FT200.21B.115 | clutch cover |
Загрузка ...
|
|
| 13 | 996711 | release bearing996711 |
Загрузка ...
|
|
| 14 | FT200.21B.103 | release bearing seat |
Загрузка ...
|
|
| 15 | FT200.21.106 | return spring of release bearing seat |
Загрузка ...
|
|
| 16 | GB/T91 | Шплинт 3.2x25 |
Загрузка ...
|
|
| 17 | GB/T848 | Small washer-product grade A10 |
Загрузка ...
|
|
| 18 | FT200.21B.116 | spring of release lever, main clutch |
Загрузка ...
|
|
| 19 | FT200.21B.117 | release lever, main clutch |
Загрузка ...
|
|
| 20 | FT300.21B.111 | Throgh pin |
Загрузка ...
|
|
| 21 | FT300.21B.109 | Clevis pin with head |
Загрузка ...
|
|
| 22 | FT200.21B.114 | release lever, main clutch |
Загрузка ...
|
|
| 23 | FT200.21B.118 | release lever, auxiliary clutch |
Загрузка ...
|
|
| 24 | FT300.21B.105 | Ball nut |
Загрузка ...
|
|
| 25 | GB/T6171 | Гайка М20х1.5 |
Загрузка ...
|
|
| 26 | GB/T879 | Spring type straight |
Загрузка ...
|
|
| 27 | FT200.21.105 | clutch gear fork |
Загрузка ...
|
|
| 28 | FT200.21.013 | release rocker unit, clutch |
Загрузка ...
|
|
| 29 | GB/T6172 | Гайка M10 |
Загрузка ...
|
|
| 30 | GB/T5783 | Болт M12x35 |
Загрузка ...
|
|
| 31 | GB/T882 | Валик фиксирующий В8х40 |
Загрузка ...
|
|
| 32 | FT300.43.108 | Front fork for drawbar |
Загрузка ...
|
|
| 33 | GB/T97.1 | Шайба 12 |
Загрузка ...
|
|
| 34 | GB/T6172 | Гайка M10 |
Загрузка ...
|
|
| 35 | FT200.21.102 | drawbar |
Загрузка ...
|
|
| 36 | FT300.43.110 | Rear fork for drawbar |
Загрузка ...
|
|
| 37 | FT200.21.129 | clutch pedal bush |
Загрузка ...
|
|
| 38 | GB/T1153 | Oil cup 45°M10x1 |
Загрузка ...
|
|
| 39 | FT200.21.020 | clutch pedal weldment |
Загрузка ...
|
|
| 40 | FT200.21.101 | pedal spring, clutch |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
