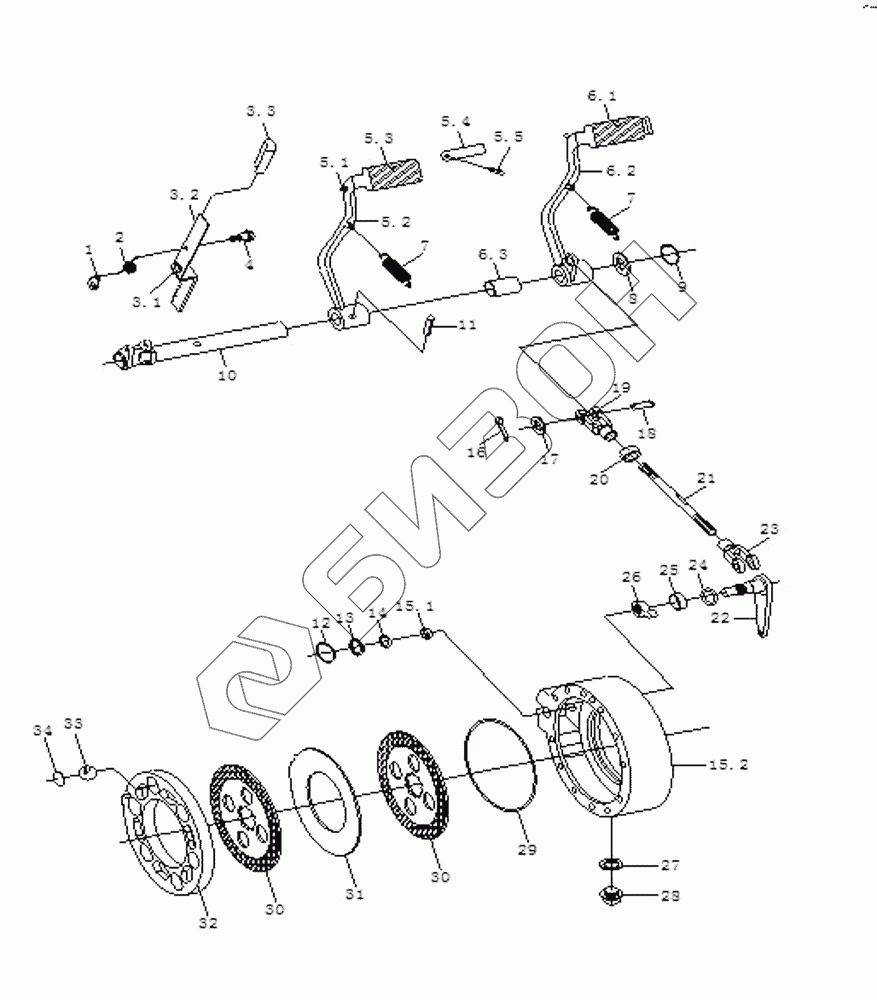

Графический каталог запасных частей к технике: Foton Europard 40. Brake Assembly
13
1
2
3
3.1
3.2
3.3
4
5
5.1
5.2
5.3
5.4
5.5
6
6.1
6.2
6.3
7
7
8
9
10
11
12
13
14
15
15.1
15.2
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
30
31
32
33
34
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 13 | FT300.43.001 | Brake assembly |
Загрузка ...
|
|
| 1 | FT300.43.140 | Plate shim for brake locking |
Загрузка ...
|
|
| 2 | FT300.43.124 | Torsion spring |
Загрузка ...
|
|
| 3 | FT300.43.025 | Plate unit for brake locking |
Загрузка ...
|
|
| 3.1 | FT300.43.128 | Brake locking plate sleeve |
Загрузка ...
|
|
| 3.2 | FT300.43.129 | Brake locking plate |
Загрузка ...
|
|
| 3.3 | Handle | Handle |
Загрузка ...
|
|
| 4 | FT300.43.127 | Bolt for brake lock |
Загрузка ...
|
|
| 5 | FT300.43.015 | Brake pedal unit,left |
Загрузка ...
|
|
| 5.1 | GB/T119 | Straight pin B12x24 |
Загрузка ...
|
|
| 5.2 | FT300.43.123 | Left brake pedal body |
Загрузка ...
|
|
| 5.3 | FT300.43.125 | Left brake pedal head |
Загрузка ...
|
|
| 5.4 | FT300.43.113 | Coupling plate |
Загрузка ...
|
|
| 5.5 | GB/T879 | Spring type straight |
Загрузка ...
|
|
| 6 | FT300.43.016 | Brake locking unit, right |
Загрузка ...
|
|
| 6.1 | FT300.43.135 | Right brake pedal head |
Загрузка ...
|
|
| 6.2 | FT300.43.134 | Right brake pedal body |
Загрузка ...
|
|
| 6.3 | FT300.43.112 | Sleeve, brake pedal |
Загрузка ...
|
|
| 7 | FT300.43.130 | Return spring |
Загрузка ...
|
|
| 8 | GB/T97.1 | Шайба 12 |
Загрузка ...
|
|
| 9 | GB/T894.1 | Кольцо установочное 12 |
Загрузка ...
|
|
| 10 | FT300.43.020 | Pedal shaft unit |
Загрузка ...
|
|
| 11 | GB/T879 | Spring type straight |
Загрузка ...
|
|
| 12 | GB/T894.1 | Кольцо установочное 12 |
Загрузка ...
|
|
| 13 | FT300.43.109 | Washer |
Загрузка ...
|
|
| 14 | GB3452.1 | O-seal ring |
Загрузка ...
|
|
| 15 | FT300.43.013 | Right brake housing assembly |
Загрузка ...
|
|
| 15.1 | FT300.43.114 | Sleeve of crankshaft |
Загрузка ...
|
|
| 15.2 | FT300.43.122 | Right brake housing |
Загрузка ...
|
|
| 16 | GB/T91 | Шплинт 3.2x25 |
Загрузка ...
|
|
| 17 | GB/T97.1 | Шайба 12 |
Загрузка ...
|
|
| 18 | GB/T882 | Валик фиксирующий В8х40 |
Загрузка ...
|
|
| 19 | FT300.43.108 | Front fork for drawbar |
Загрузка ...
|
|
| 20 | GB/T6176 | Гайка M10х1.25 |
Загрузка ...
|
|
| 21 | FT300.43.120 | Drawbar |
Загрузка ...
|
|
| 22 | FT300.43.022 | Crank unit, right |
Загрузка ...
|
|
| 23 | FT300.43.110 | Rear fork for drawbar |
Загрузка ...
|
|
| 24 | GB3452.1 | O-seal ring |
Загрузка ...
|
|
| 25 | FT300.43.107 | Spacer sleeve |
Загрузка ...
|
|
| 26 | FT300.43.106 | Shift briquet |
Загрузка ...
|
|
| 27 | FT300.43.153 | Final drive oil outlet washer, front |
Загрузка ...
|
|
| 28 | FT300.43.154 | Plug |
Загрузка ...
|
|
| 29 | FT300.43.101 | O-seal ring |
Загрузка ...
|
|
| 30 | FT300.43.011 | Friction disk assembly |
Загрузка ...
|
|
| 31 | FT300.43.105 | Retainer |
Загрузка ...
|
|
| 32 | FT300.43.104 | Brake pressure disk,right |
Загрузка ...
|
|
| 33 | GB/T308 | Steel bal |
Загрузка ...
|
|
| 34 | FT300.43.102 | Bowl plug |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
