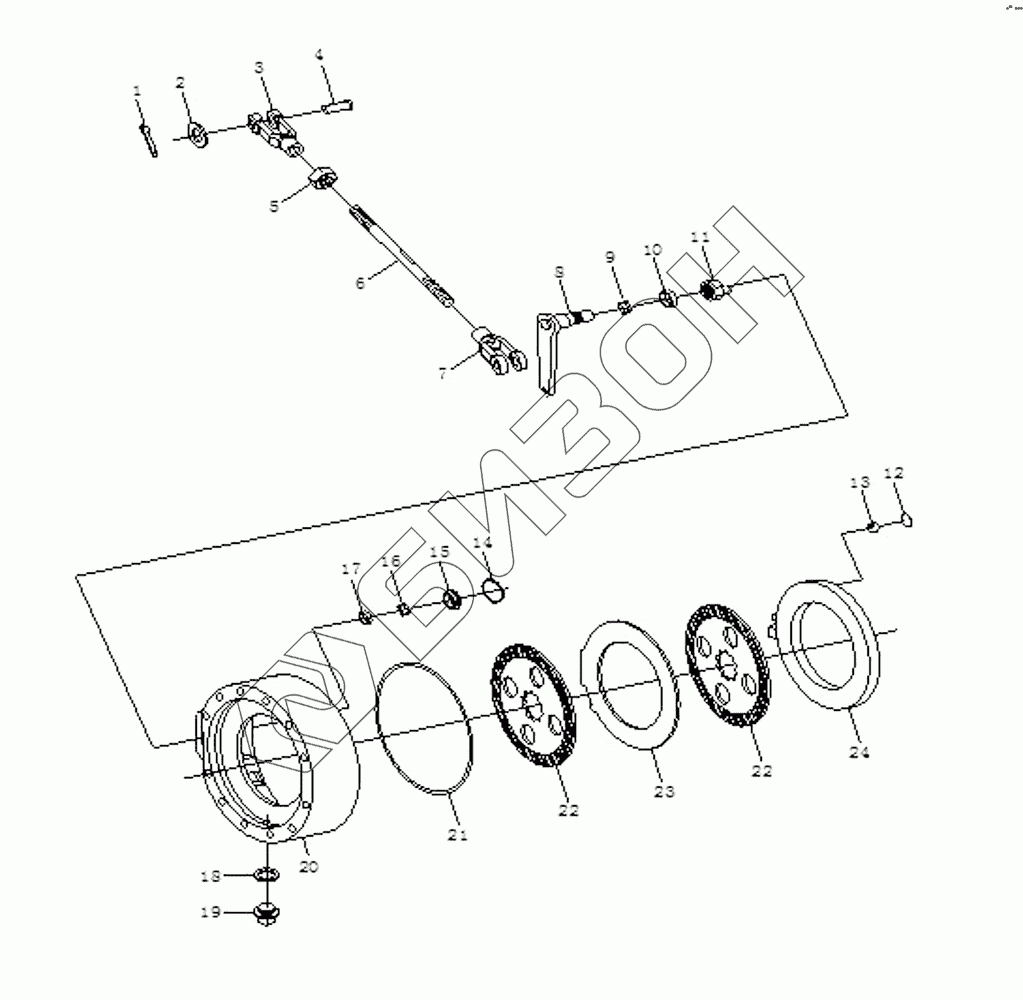

Графический каталог запасных частей к технике: Foton Europard 40. Brake Assembly
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
22
23
24
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | GB/T91 | Шплинт 3.2x25 |
Загрузка ...
|
|
| 2 | GB/T97.1 | Шайба 12 |
Загрузка ...
|
|
| 3 | FT300.43.108 | Front fork for drawbar |
Загрузка ...
|
|
| 4 | GB/T882 | Валик фиксирующий В8х40 |
Загрузка ...
|
|
| 5 | GB/T6176 | Гайка M10х1.25 |
Загрузка ...
|
|
| 6 | FT300.43.120 | Drawbar |
Загрузка ...
|
|
| 7 | FT300.43.110 | Rear fork for drawbar |
Загрузка ...
|
|
| 8 | FT300.43.014 | Crank unit,left |
Загрузка ...
|
|
| 9 | GB3452.1 | O-seal ring |
Загрузка ...
|
|
| 10 | FT300.43.107 | Spacer sleeve |
Загрузка ...
|
|
| 11 | FT300.43.106 | Shift briquet |
Загрузка ...
|
|
| 12 | FT300.43.102 | Bowl plug |
Загрузка ...
|
|
| 13 | GB/T308 | Steel bal |
Загрузка ...
|
|
| 14 | GB/T894.1 | Кольцо установочное 12 |
Загрузка ...
|
|
| 15 | FT300.43.109 | Washer |
Загрузка ...
|
|
| 16 | GB3452.1 | O-seal ring |
Загрузка ...
|
|
| 17 | FT300.43.114 | Sleeve of crankshaft |
Загрузка ...
|
|
| 18 | FT300.43.153 | Final drive oil outlet washer, front |
Загрузка ...
|
|
| 19 | FT300.43.154 | Plug |
Загрузка ...
|
|
| 20 | FT300.43.121 | Left brake housing |
Загрузка ...
|
|
| 21 | FT300.43.101 | O-seal ring |
Загрузка ...
|
|
| 22 | FT300.43.011 | Friction disk assembly |
Загрузка ...
|
|
| 23 | FT300.43.105 | Retainer |
Загрузка ...
|
|
| 24 | FT300.43.103 | Brake pressure disk, left |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
