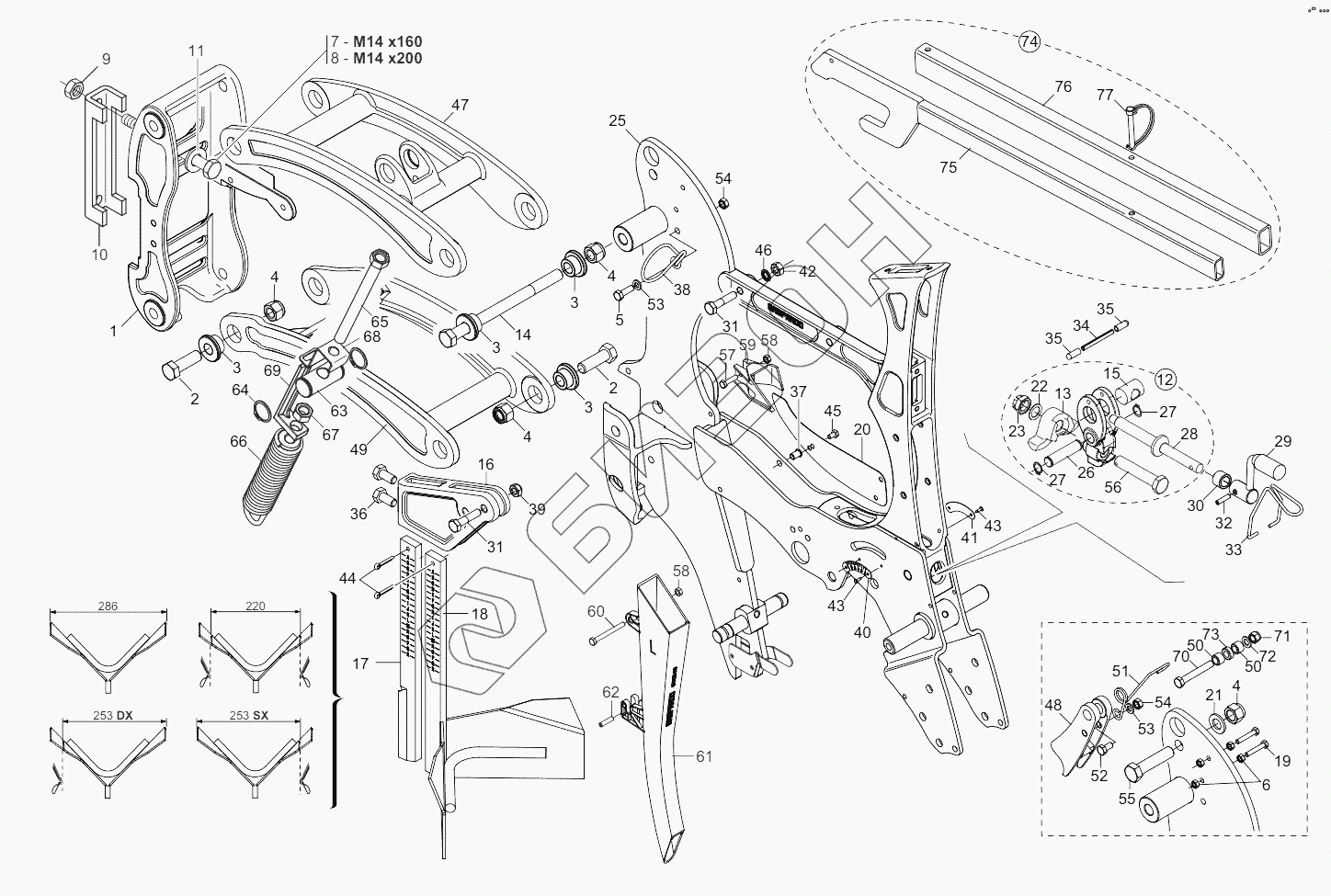

Графический каталог запасных частей к технике: Gaspardo Сеялка Gaspardo MTR. THE FRAME ELEMENT (1/2)
1
2
2
3
3
3
3
4
4
4
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
25
26
27
27
28
29
30
31
31
32
33
34
35
35
36
37
38
39
40
41
42
43
43
44
45
46
47
48
49
50
50
51
52
53
53
54
54
55
56
57
58
58
59
60
61
62
63
64
65
66
67
68
69
70
71
72
73
74
75
76
77
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | GA5220112 | Front plate |
Загрузка ...
|
|
| 2 | F01020252 | SCREW M16X2X50 U5737 8.8 ZN |
Загрузка ...
|
|
| 3 | G17722000 | Sintered bushing |
Загрузка ...
|
|
| 4 | F01230085 | Nut |
Загрузка ...
|
|
| 5 | F01020440 | BOLT M8X1,25X25 U5739 8.8 ZN |
Загрузка ...
|
|
| 6 | F01200232 | DADO M6X1 U5588 6.8 ZN |
Загрузка ...
|
|
| 7 | F01020225 | SCREW M14X160 5737 8.G |
Загрузка ...
|
|
| 8 | F01020233 | SCREW M14X2X200 U5737 8.8 ZB |
Загрузка ...
|
|
| 9 | F01200306 | NUT M14X2 |
Загрузка ...
|
|
| 10 | G15110091 | STRIKER |
Загрузка ...
|
|
| 11 | G20970142 | WASHER 32X4X15-5 |
Загрузка ...
|
|
| 12 | G17740010 | Regina rocker arm mounted assy |
Загрузка ...
|
|
| 13 | G17720291 | Rocker arm |
Загрузка ...
|
|
| 14 | F01020286 | Bolt |
Загрузка ...
|
|
| 15 | G22230063 | ARTICULATED ELEMENT |
Загрузка ...
|
|
| 16 | G19204000 | SUPP.SPIANATERRA CORTO |
Загрузка ...
|
|
| 17 | G15420842 | EDGE |
Загрузка ...
|
|
| 18 | G15224900 | SOIL LEVELLER |
Загрузка ...
|
|
| 19 | F01020416 | Bolt |
Загрузка ...
|
|
| 20 | G17722713 | Right plate |
Загрузка ...
|
|
| 21 | F01410100 | Plane washer |
Загрузка ...
|
|
| 22 | G18701820 | WASHER 16.5X25X1- GALVAN. |
Загрузка ...
|
|
| 23 | F01210035 | Nut |
Загрузка ...
|
|
| 24 | F02200164 | Split pin |
Загрузка ...
|
|
| 25 | GA5220012 | Body assembly, central mtr |
Загрузка ...
|
|
| 26 | G17722800 | Pin |
Загрузка ...
|
|
| 27 | F02050034 | Elastic ring |
Загрузка ...
|
|
| 28 | G17722510 | Adjusting screw assy zn |
Загрузка ...
|
|
| 29 | G22270235 | ADJUSTMENT HANDLE B4 |
Загрузка ...
|
|
| 30 | G18803230 | Bushing |
Загрузка ...
|
|
| 31 | F01020112 | BOLT 10X45 5737 8.G GALVANIZED |
Загрузка ...
|
|
| 32 | F02100109 | PIN EL. .6X24 DIN 1481 |
Загрузка ...
|
|
| 33 | G18903741 | HANDLE STOP SPRING MAGICA 2004 |
Загрузка ...
|
|
| 34 | F02100126 | PIN EL. 6X60 U6873 C70 BR |
Загрузка ...
|
|
| 35 | F05100193 | CAP |
Загрузка ...
|
|
| 36 | F01020508 | SCREW M12X1,75X25 U5739 8.8 ZN |
Загрузка ...
|
|
| 37 | F02250684 | Cylindrical nut |
Загрузка ...
|
|
| 38 | G18903140 | PIPE GUIDE SUPPORT |
Загрузка ...
|
|
| 39 | F01220033 | NUT M10X1,5 D980 8 ZN |
Загрузка ...
|
|
| 40 | G19705280 | PLATE |
Загрузка ...
|
|
| 41 | G19705290 | PLATE |
Загрузка ...
|
|
| 42 | F01200270 | NUT M10X1,5 U5588 6.8 ZN |
Загрузка ...
|
|
| 43 | F02250066 | POP RIVET 3X9 ALUMINIUM |
Загрузка ...
|
|
| 44 | F02200226 | SPLIT PIN 5X25 1336 GALVAN. |
Загрузка ...
|
|
| 45 | F01020397 | BOLT 6X10 5739 8.G GALVANIZED |
Загрузка ...
|
|
| 46 | F01430023 | WASHER D10 DIN 6798 D.INT.ZN |
Загрузка ...
|
|
| 47 | GA5220201 | Upper parallel arm |
Загрузка ...
|
|
| 48 | GA5220260 | Lock the coupling element |
Загрузка ...
|
|
| 49 | GA5220153 | Lower parallel arm |
Загрузка ...
|
|
| 50 | G18801340 | Bushing |
Загрузка ...
|
|
| 51 | G18903780 | Upper hook torsion spring |
Загрузка ...
|
|
| 52 | F01020436 | SCREW M8X1,25X20 U5739 8.8 ZN |
Загрузка ...
|
|
| 53 | F01420048 | WASHER M8 8,4X24X2 U6593 ZN |
Загрузка ...
|
|
| 54 | F01200244 | NUT M8X1,25 U5588 6.8 ZN |
Загрузка ...
|
|
| 55 | F01020260 | SCREW M16X2X70 U5737 8.8 ZN |
Загрузка ...
|
|
| 56 | G17740020 | Screw |
Загрузка ...
|
|
| 57 | F01020406 | BOLT M6X25 |
Загрузка ...
|
|
| 58 | F01220011 | NUT M6X1 D980 8 ZN |
Загрузка ...
|
|
| 59 | G19002700 | PHOTOCELL PROTECTION |
Загрузка ...
|
|
| 60 | F01020422 | Bolt |
Загрузка ...
|
|
| 61 | GA5221460 | Seed conveyor |
Загрузка ...
|
|
| 62 | F02100109 | PIN EL. .6X24 DIN 1481 |
Загрузка ...
|
|
| 63 | G15226550 | Pin zn |
Загрузка ...
|
|
| 64 | F02050112 | SEEGER RING 30X1,5 U7435 C70 |
Загрузка ...
|
|
| 65 | G15226570 | Adjusting bolt - galvanized |
Загрузка ...
|
|
| 66 | GA5220820 | Adjustable mtr spring |
Загрузка ...
|
|
| 67 | F01200324 | Nut |
Загрузка ...
|
|
| 68 | GA5221250 | Ga5221250 |
Загрузка ...
|
|
| 69 | G19204620 | G19204620 |
Загрузка ...
|
|
| 70 | F01020521 | Bolt |
Загрузка ...
|
|
| 71 | F01230059 | Nut |
Загрузка ...
|
|
| 72 | F01410076 | WASHER D12 U6592 ZN |
Загрузка ...
|
|
| 73 | G20980082 | Bushing |
Загрузка ...
|
|
| 74 | GA5221560 | Ga5221560 |
Загрузка ...
|
|
| 75 | GA5221540 | Ga5221540 |
Загрузка ...
|
|
| 76 | GA5221550 | Ga5221550 |
Загрузка ...
|
|
| 77 | F02200562 | SAFETY PIN D.8X70 ZN |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
