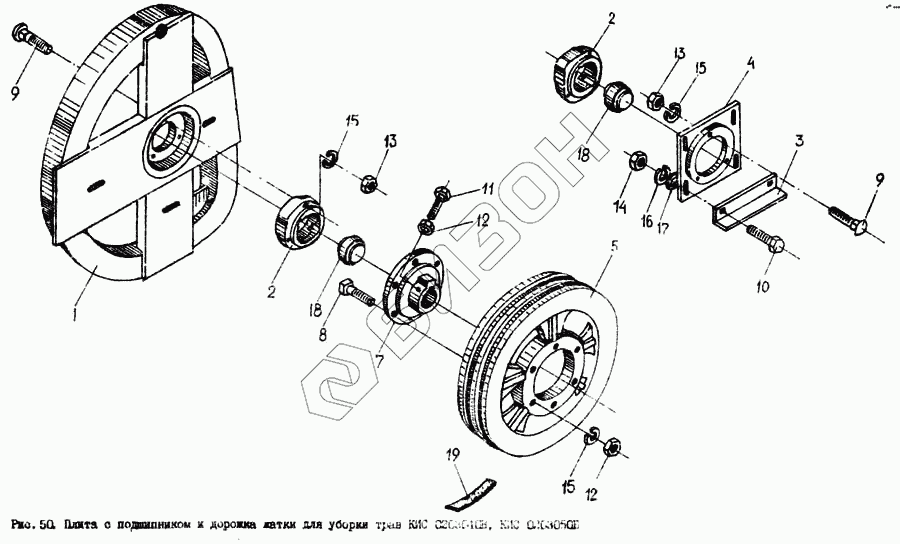

Графический каталог запасных частей к технике: Гомсельмаш КПК Полесье-3000. Плита с подшипником и дорожка жатки для уборки трав КИС 0203040В, КИС 0203050Б
1
2
2
3
4
5
7
8
9
9
10
11
12
12
13
13
14
15
15
15
16
17
18
18
19
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| КИС-0203050-Б | КИС-0203050-Б | Плита с подшипником в сборе |
Загрузка ...
|
|
| КИС-0203040-В | КИС-0203040-В | Дорожка в сборе |
Загрузка ...
|
|
| 1 | КИС 0203090Б | Дорожка |
Загрузка ...
|
|
| 2 | КИС-0203190 | Опора в сборе |
Загрузка ...
|
|
| 2 | КИС-0203190 | Опора в сборе |
Загрузка ...
|
|
| 3 | КИС 0200701А | Упор |
Загрузка ...
|
|
| 4 | КИС 0202413Б | Плита |
Загрузка ...
|
|
| 5 | КИС-0203004 | Шкив |
Загрузка ...
|
|
| 6 | КИС-0203111 | Корпус |
Загрузка ...
|
|
| 7 | КИС-0203601 | Ступица |
Загрузка ...
|
|
| 8 | Болт М10.6ех35.88.019 ГОСТ 7796-70 | Болт М10.6ех35.88.019 ГОСТ 7796-70 |
Загрузка ...
|
|
| 9 | Болт М10х35.58.019 ГОСТ 7802-81 | Болт М10х35.58.019 ГОСТ 7802-81 |
Загрузка ...
|
|
| 9 | Болт М10х35.58.019 ГОСТ 7802-81 | Болт М10х35.58.019 ГОСТ 7802-81 |
Загрузка ...
|
|
| 10 | Болт М12.6ех35.58.019 ГОСТ 7802-81 | Болт М12.6ех35.58.019 ГОСТ 7802-81 |
Загрузка ...
|
|
| 11 | Винт М10.6ех30.88.019 ГОСТ 1485-84 | Винт М10.6ех30.88.019 ГОСТ 1485-84 |
Загрузка ...
|
|
| 12 | Гайка М10.60.6.016 ГОСТ 5915-70 | Гайка М10.60.6.016 ГОСТ 5915-70 |
Загрузка ...
|
|
| 13 | Гайка М10.6.019 ГОСТ 5915-70 | Гайка М10.6.019 ГОСТ 5915-70 |
Загрузка ...
|
|
| 13 | Гайка М10.6.019 ГОСТ 5915-70 | Гайка М10.6.019 ГОСТ 5915-70 |
Загрузка ...
|
|
| 14 | Гайка М12-6G.6.016 ГОСТ 5915-70 | Гайка М12-6G.6.016 ГОСТ 5915-70 |
Загрузка ...
|
|
| 15 | Шайба 10.65Г.06 ГОСТ 6402-70 | Шайба 10.65Г.06 ГОСТ 6402-70 |
Загрузка ...
|
|
| 15 | Шайба 10.65Г.06 ГОСТ 6402-70 | Шайба 10.65Г.06 ГОСТ 6402-70 |
Загрузка ...
|
|
| 15 | Шайба 10.65Г.06 ГОСТ 6402-70 | Шайба 10.65Г.06 ГОСТ 6402-70 |
Загрузка ...
|
|
| 16 | Шайба 12.65Г.06 ГОСТ 6402-70 | Шайба 12.65Г.06 ГОСТ 6402-70 |
Загрузка ...
|
|
| 17 | Шайба 12.01.019 ГОСТ 11371-78 | Шайба 12.01.019 ГОСТ 11371-78 |
Загрузка ...
|
|
| 18 | Подшипник 1680208 ТУ 37.006.084-77 | Подшипник 1680208 ТУ 37.006.084-77 |
Загрузка ...
|
|
| 19 | Ремень В-2500т II класса ГОСТ 10286-75 | Ремень В-2500т II класса ГОСТ 10286-75 |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
