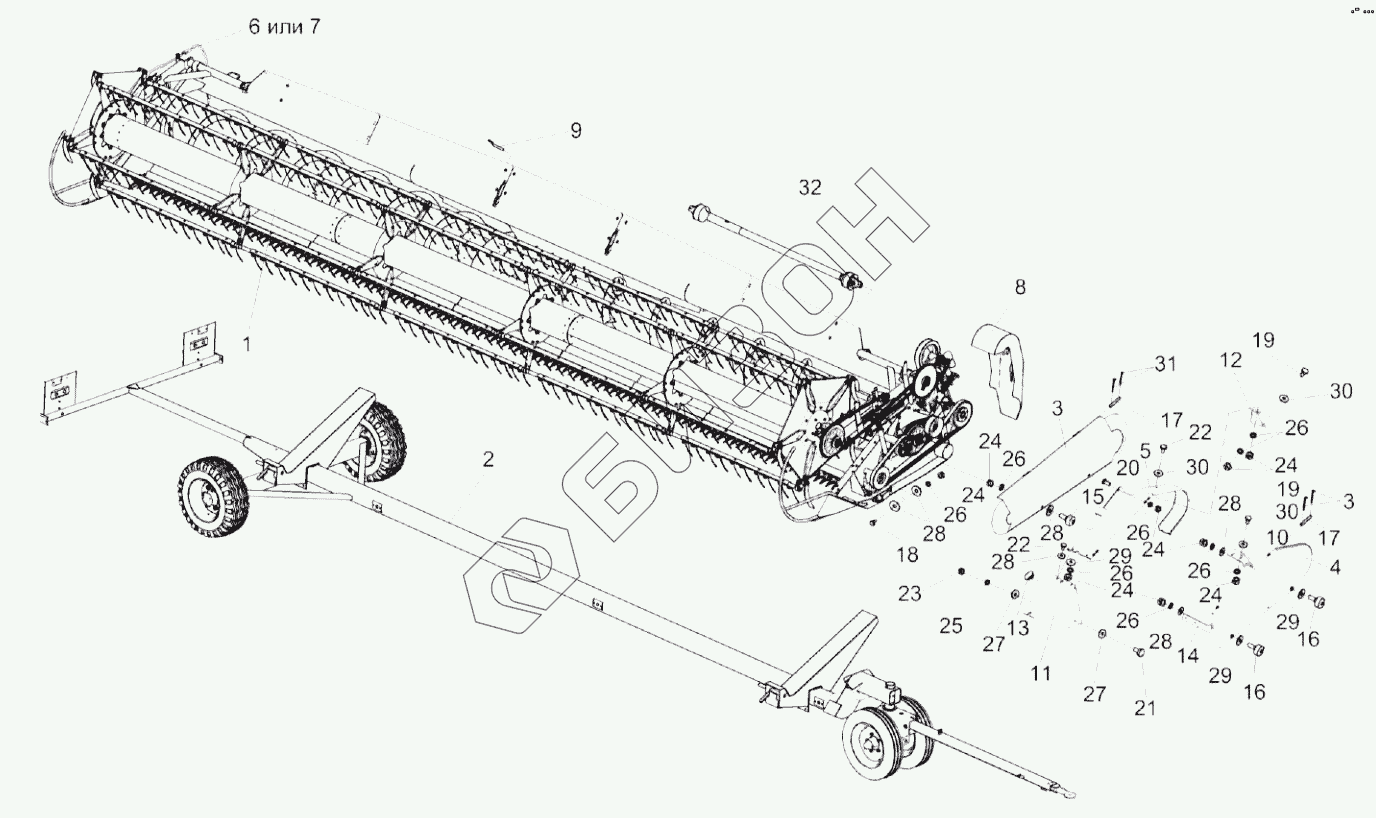

Графический каталог запасных частей к технике: Гомсельмаш ЖЗК-9. Жатка для зерновых культур ЖЗК-9 КЗК-9-1-1500000Б и КЗК-9-1-1500000Б-02
1
2
3
3
4
5
6
7
8
9
10
11
12
13
14
15
16
16
17
17
18
19
19
20
21
22
22
23
24
24
24
24
24
24
25
26
26
26
26
26
26
26
27
27
28
28
28
28
28
29
29
29
30
30
30
31
32
32
32
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| КЗК-9-1-1500000Б-02 | КЗК-9-1-1500000Б-02 | Жатка для зерновых культур |
Загрузка ...
|
|
| КЗК-9-1-1500000Б | КЗК-9-1-1500000Б | Жатка для зерновых культур |
Загрузка ...
|
|
| 1 | КЗК-9-1-1500010В | Жатка для зерновых культур |
Загрузка ...
|
|
| 2 | КЗК 1590000А-06 | Тележка транспортная |
Загрузка ...
|
|
| 3 | КЗК-9-1525000 | Ограждение |
Загрузка ...
|
|
| 4 | КЗК-9-1525220 | Крышка |
Загрузка ...
|
|
| 5 | КЗК-9-1525230А | Ограждение |
Загрузка ...
|
|
| 6 | КЗК-9-1589000 | Гидросистема жатки ЖЗК-9 |
Загрузка ...
|
|
| 7 | КЗК-9-2-1589000 | Гидросистема жатки ЖЗК-9 |
Загрузка ...
|
|
| 8 | КЗК-7-1525110 | Ограждение |
Загрузка ...
|
|
| 9 | КЗР 1560050 | Палец |
Загрузка ...
|
|
| 10 | КЗК-9-1-1525434 | Кронштейн |
Загрузка ...
|
|
| 11 | КЗК-9-1525421 | Ограждение |
Загрузка ...
|
|
| 12 | КЗК-9-1525432 | Кронштейн |
Загрузка ...
|
|
| 13 | КЗК 0120007 | Заглушка |
Загрузка ...
|
|
| 14 | КЗР 1525432А-01 | Кронштейн |
Загрузка ...
|
|
| 15 | КЗР 1525603 | Фиксатор |
Загрузка ...
|
|
| 16 | КЗР 1525603-01 | Фиксатор |
Загрузка ...
|
|
| 17 | КЗР 1525605 | Ось |
Загрузка ...
|
|
| 18 | Болт М8-6eх25 – 7796 | Болт |
Загрузка ...
|
|
| 19 | Болт М8-6eх30 – 7796 | Болт |
Загрузка ...
|
|
| 20 | Болт М8-6eх55 – 7796 | Болт |
Загрузка ...
|
|
| 21 | Болт М6-6eх25 – 7802 | Болт |
Загрузка ...
|
|
| 22 | Болт М8-6eх20 – 7802 | Болт |
Загрузка ...
|
|
| 23 | Гайка М6-6G – 5915 | Гайка М6-6G – 5915 |
Загрузка ...
|
|
| 24 | Гайка М8-6G – 5915 | Гайка М8-6G – 5915 |
Загрузка ...
|
|
| 25 | Шайба 6Т 65Г – 6402 | Шайба 6Т 65Г – 6402 |
Загрузка ...
|
|
| 26 | Шайба 8Т 65Г – 6402 | Шайба 8Т 65Г – 6402 |
Загрузка ...
|
|
| 27 | Шайба С 6.01 – 6958 | Шайба |
Загрузка ...
|
|
| 28 | Шайба С 8.01 – 6958 | Шайба |
Загрузка ...
|
|
| 29 | Шайба С 10.01 – 6958 | Шайба |
Загрузка ...
|
|
| 30 | Шайба C.8.01 - 11371 | Шайба |
Загрузка ...
|
|
| 31 | Шплинт 2х16 – 397 | Шплинт |
Загрузка ...
|
|
| 32 | 10.040.3000-170 | Вал карданный |
Загрузка ...
|
|
| 32 | КК-10.040.5000-1500/2400 | Вал карданный |
Загрузка ...
|
|
| 32 | 10.040.6000-56.55МК | Вал карданный с защитным кожухом |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
