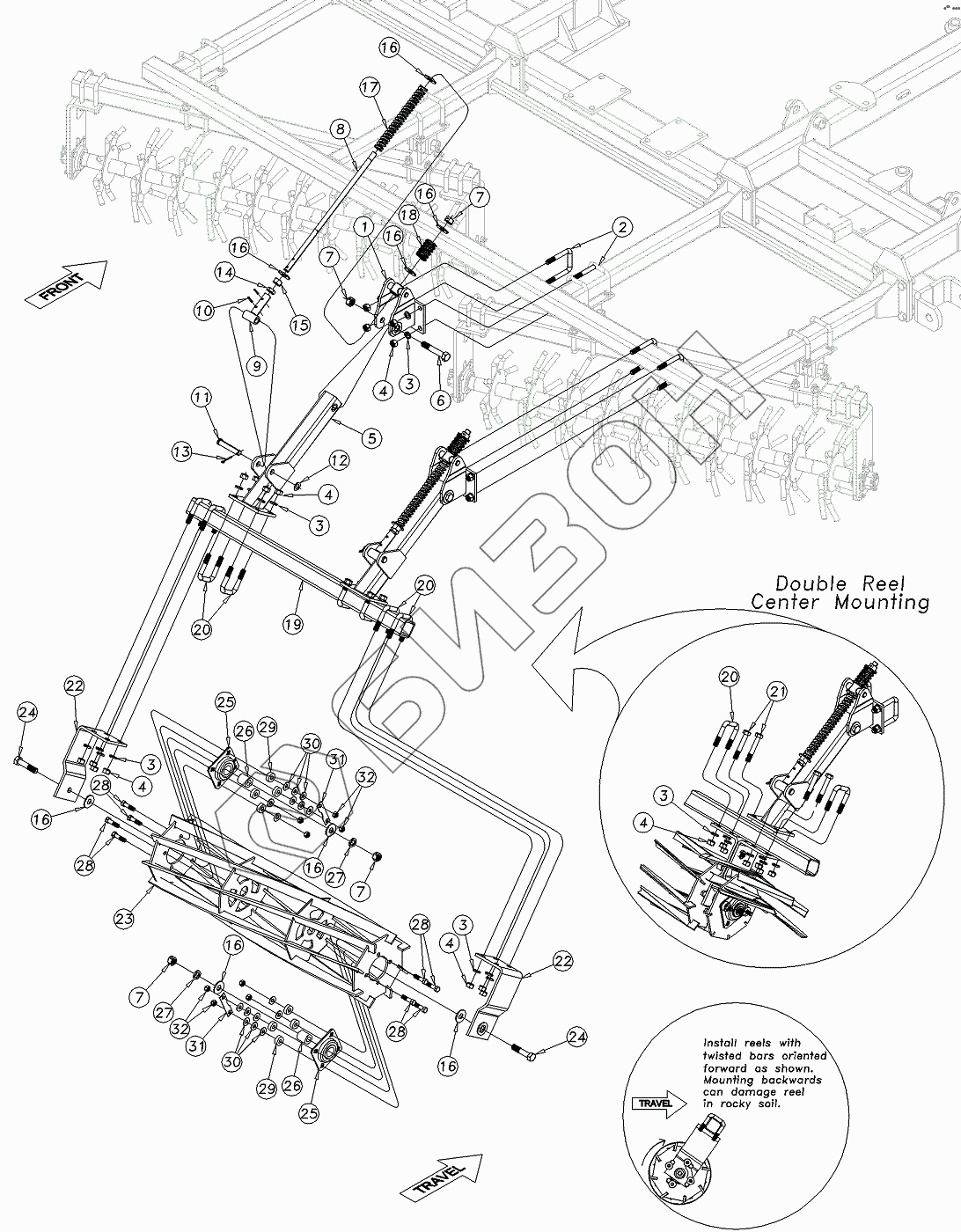

Графический каталог запасных частей к технике: Great Plains 1200TM - 4000TM. Heavy Reel Following Rolling Harrow Assembly
1
2
3
3
3
3
3
4
4
4
4
4
5
6
7
7
7
7
8
9
10
11
12
13
14
15
16
16
16
16
16
16
16
16
17
18
19
19
19
19
19
19
20
20
20
21
22
22
23
23
23
23
24
24
25
25
26
26
27
27
28
28
28
28
29
29
30
30
31
31
32
32
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 589-059H | MOUNTING BRACKET |
Загрузка ...
|
|
| 2 | 806-183C | U-BOLT 5/8-11X3 1/32X4 1/2 SPT |
Загрузка ...
|
|
| 3 | 804-022C | WASHER LOCK SPRING |
Загрузка ...
|
|
| 4 | 803-021C | NUT HEX |
Загрузка ...
|
|
| 5 | 589-409H | REEL ARM |
Загрузка ...
|
|
| 6 | 802-192C | HHCS |
Загрузка ...
|
|
| 7 | 803-026C | NUT LOCK |
Загрузка ...
|
|
| 8 | 589-142D | SPRING BOLT ROD |
Загрузка ...
|
|
| 9 | 589-411H | SPRING BOLT T-BRACKET |
Загрузка ...
|
|
| 10 | 805-478C | PIN SPIROL .25 X 1.25 PLATED |
Загрузка ...
|
|
| 11 | 805-228C | PIN CLEVIS 3/4 X 3 3/4 USEABLE |
Загрузка ...
|
|
| 12 | 804-099C | WASHER 1 1/4 X 3/4 X 18 GA PLT |
Загрузка ...
|
|
| 13 | 805-089C | PIN COTTER 5/32 X 1 1/2 LONG |
Загрузка ...
|
|
| 14 | 803-048C | NUT HEX JAM 3/4-10 PLT |
Загрузка ...
|
|
| 15 | 803-027C | NUT HEX |
Загрузка ...
|
|
| 16 | 804-024C | WASHER FLAT 3/4 USS PLT |
Загрузка ...
|
|
| 17 | 807-224C | SPRG COM 1.47ODX.31WX11 3/8 BL |
Загрузка ...
|
|
| 18 | 807-226C | SPRNG COM 1 13/16ODX3/8WX2 3/4 |
Загрузка ...
|
|
| 19 | 575-098D | PART - 11' REEL |
Загрузка ...
|
|
| 19 | 575-096D | REEL 9 FT ASSEMBLY |
Загрузка ...
|
|
| 19 | 575-095D | PART-7' REEL |
Загрузка ...
|
|
| 19 | 575-093D | PART-6' REEL |
Загрузка ...
|
|
| 19 | 575-092D | PART-5' REEL |
Загрузка ...
|
|
| 19 | 575-224D | PART-8' REEL |
Загрузка ...
|
|
| 20 | 806-182C | U-BOLT 5/8-11X2 17/32X3 1/2 |
Загрузка ...
|
|
| 21 | 802-060C | HHCS 5/8-11X4 GR5 |
Загрузка ...
|
|
| 22 | 575-521H | REEL MOUNTING BRACKET |
Загрузка ...
|
|
| 23 | 575-987H | 7' HD REEL |
Загрузка ...
|
|
| 23 | 575-990H | 6' HD REEL |
Загрузка ...
|
|
| 23 | 575-989H | 5' HD REEL |
Загрузка ...
|
|
| 23 | 575-988H | 3 1/2'HD REEL |
Загрузка ...
|
|
| 24 | 802-066C | HHCS 3/4-10X3 1/2 GR5 |
Загрузка ...
|
|
| 25 | 822-208C | BRGFLG1.50ID4BOLTSQ |
Загрузка ...
|
|
| 26 | 575-141D | REEL BEARING SPACER |
Загрузка ...
|
|
| 27 | 804-023C | WASHER LOCK SPRING |
Загрузка ...
|
|
| 28 | 802-128C | HHCS 1/2-13X2 GR5 |
Загрузка ...
|
|
| 29 | 816-429C | WASHER RBR 1 3/8ODX9/16IDX1/2L |
Загрузка ...
|
|
| 30 | 804-017C | WASHER FLAT |
Загрузка ...
|
|
| 31 | 589-085D | ZERK GUARD ROLLING HARROW |
Загрузка ...
|
|
| 32 | 803-342C | NUT HEX TOP LOCK 1/2-13 PLT |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
