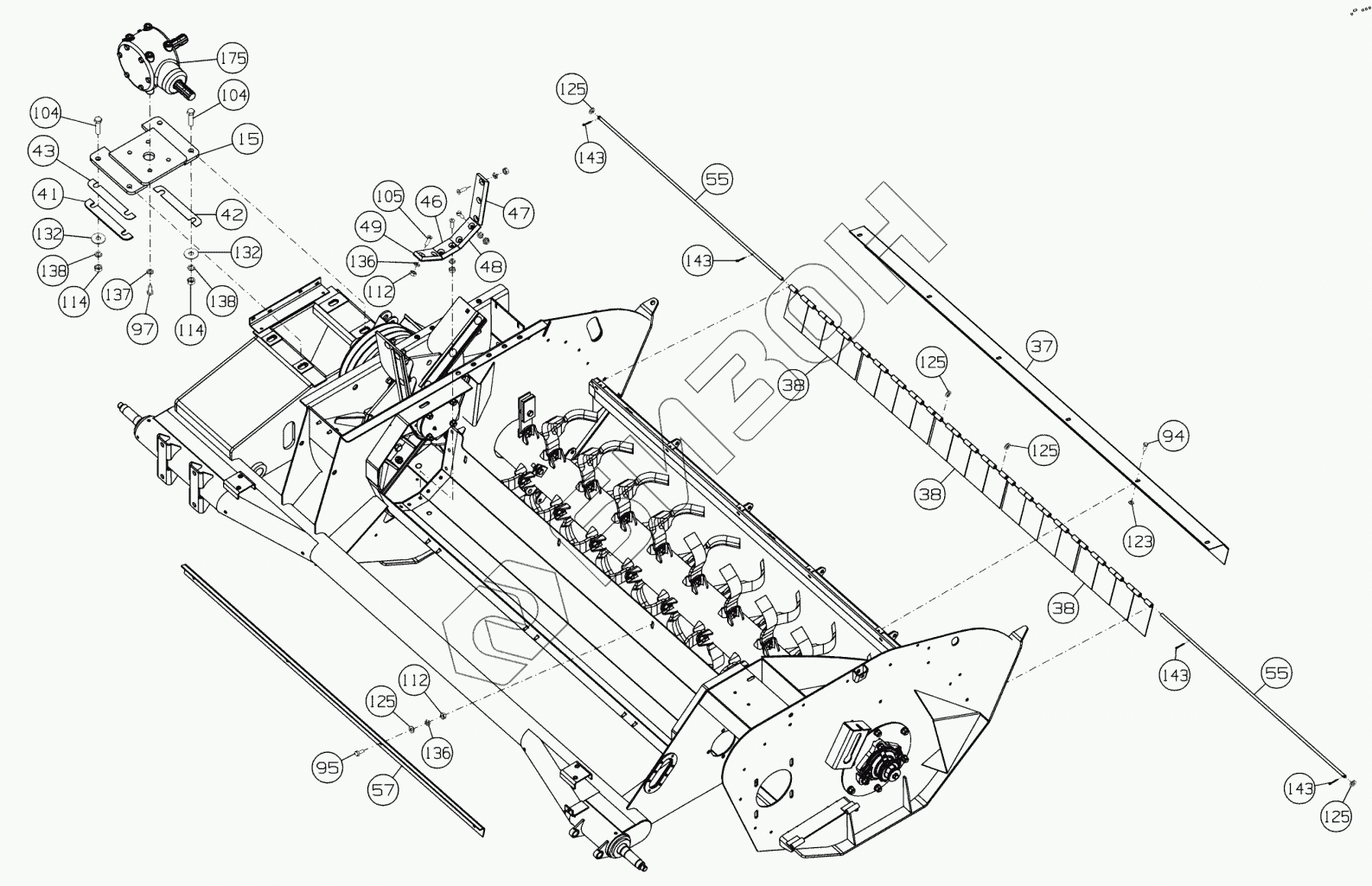

Графический каталог запасных частей к технике: Клевер КСД-2,0 "Sterh". Комбайн кормоуборочный полуприцепной КСД-00.00.000Б/-01/-02/-03/-04/-05
15
15
37
38
38
38
41
42
43
46
47
48
49
55
55
55
55
57
57
104
104
105
112
112
114
114
123
125
125
125
125
125
132
132
136
136
137
138
138
143
143
143
143
175
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| КСД-00.600Т | КСД-00.600Т | Комплект переоборудования КСД в ЗИС |
Загрузка ...
|
|
| КСД-03.02.000А | КСД-03.02.000А | Измельчитель |
Загрузка ...
|
|
| КСД-00.600Т | КСД-00.600Т | Комплект переоборудования КСД в ЗИС |
Загрузка ...
|
|
| 1 | КСД-01.00.000Б | Рама в сборе |
Загрузка ...
|
|
| 2 | КСД-00.00.020Б | Кожух |
Загрузка ...
|
|
| 3 | КСД-00.00.210 | Кожух |
Загрузка ...
|
|
| 4 | КСД-00.00.170 | Растяжка |
Загрузка ...
|
|
| 5 | КСД-00.00.170-01 | Растяжка |
Загрузка ...
|
|
| 6 | КСД-00.00.040Б-01 | Палец в сборе |
Загрузка ...
|
|
| 7 | КСД-00.00.200 | Опора |
Загрузка ...
|
|
| 8 | КСД-00.00.060А | Опора телескопическая |
Загрузка ...
|
|
| 8 | КСД-00.00.060А-01 | Опора телескопическая |
Загрузка ...
|
|
| 9 | КСД-02.00.000-01 | Установка ротора |
Загрузка ...
|
|
| 10 | КСД-00.00.110 | Рукоятка |
Загрузка ...
|
|
| 11 | КСД-00.00.130А | Опора |
Загрузка ...
|
|
| 12 | КСД-03.00.070А | Шкив |
Загрузка ...
|
|
| 13 | КСД-00.00.140 | Полумуфта шлицевая |
Загрузка ...
|
|
| 14 | КСД-03.03.000 | Диск измельчителя в сборе 8-ножевой |
Загрузка ...
|
|
| 15 | КСД-00.00.120Б | Кронштейн опорный |
Загрузка ...
|
|
| 15 | КСД-00.00.120Б-01 | Кронштейн опорный |
Загрузка ...
|
|
| 16 | КСД-00.00.160А | Палец |
Загрузка ...
|
|
| 17 | КСД-04.01.000В | Шнек |
Загрузка ...
|
|
| 18 | КСД-04.04.000 | Муфта шнека |
Загрузка ...
|
|
| 19 | КСД-03.00.050А | Корпус подшипника |
Загрузка ...
|
|
| 20 | КСД-03.00.060А | Корпус подшипника |
Загрузка ...
|
|
| 21 | КСД-05.00.000Ж | Площадка опорная |
Загрузка ...
|
|
| 22 | КСД-06.00.000В | Основание силосопровода |
Загрузка ...
|
|
| 22 | КСД-06.00.000В-01 | Основание силосопровода |
Загрузка ...
|
|
| 23 | КСД-07.00.000В | Силосопровод |
Загрузка ...
|
|
| 24 | КСД-08.01.000Д | Брус сницы |
Загрузка ...
|
|
| 25 | КСД-10.00.000Г | Кожух |
Загрузка ...
|
|
| 26 | КСД-11.00.000Д | Крышка измельчителя |
Загрузка ...
|
|
| 27 | КСД-14.00.000В | Фиксатор |
Загрузка ...
|
|
| 28 | КСД-01.01.060А | Замок эксцентриковый |
Загрузка ...
|
|
| 29 | КСД-16.00.000 | Установка гидрооборудования |
Загрузка ...
|
|
| 30 | КСД-17.00.000А | Звездочка |
Загрузка ...
|
|
| 31 | КСД-18.00.000Е | Натяжное устройство |
Загрузка ...
|
|
| 32 | ТТ-4000.00.260 | Упор противооткатный |
Загрузка ...
|
|
| 33 | КСД-20.00.000Г | Кожух защитный |
Загрузка ...
|
|
| 34 | КСД-22.00.000В | Прицепное устройство |
Загрузка ...
|
|
| 35 | РСМ-10.08.01.490 | Болт |
Загрузка ...
|
|
| 36 | ПФ-307.01.01.002 | Буфер |
Загрузка ...
|
|
| 37 | КСД-00.00.402А | Щиток передний |
Загрузка ...
|
|
| 38 | КСД-00.00.404В | Петля |
Загрузка ...
|
|
| 39 | КСД-00.00.408А | Шайба |
Загрузка ...
|
|
| 40 | КСД-00.00.462А | Накладка |
Загрузка ...
|
|
| 41 | КСД-00.00.428 | Прокладка регулировочная (S=1мм) |
Загрузка ...
|
|
| 42 | КСД-00.00.428-01 | Прокладка регулировочная (S=3мм) |
Загрузка ...
|
|
| 43 | КСД-00.00.428-02 | Прокладка регулировочная (S=5мм) |
Загрузка ...
|
|
| 44 | КСД-00.00.437А | Фиксатор |
Загрузка ...
|
|
| 45 | КСД-00.00.458 | Шайба |
Загрузка ...
|
|
| 46 | КСД-00.00.501Б | Пластина противорежущая |
Загрузка ...
|
|
| 47 | КСД-00.00.502Б | Пластина противорежущая |
Загрузка ...
|
|
| 48 | КСД-00.00.503Б | Пластина противорежущая |
Загрузка ...
|
|
| 49 | КСД-00.00.504Б | Пластина противорежущая |
Загрузка ...
|
|
| 50 | КСД-00.00.601Г | Ось |
Загрузка ...
|
|
| 51 | КСД-00.00.605Б | Ось |
Загрузка ...
|
|
| 52 | КСД-00.00.453 | Шайба |
Загрузка ...
|
|
| 53 | КСД-00.00.461 | Рычаг |
Загрузка ...
|
|
| 53 | КСД-00.00.461 | Рычаг |
Загрузка ...
|
|
| 54 | КСД-00.00.611А | Палец |
Загрузка ...
|
|
| 54 | КСД-00.00.611А | Палец |
Загрузка ...
|
|
| 55 | КСД-00.00.619А | Ось |
Загрузка ...
|
|
| 55 | КСД-00.00.619А | Ось |
Загрузка ...
|
|
| 56 | КСД-00.00.618В | Ось |
Загрузка ...
|
|
| 56 | КСД-00.00.618В | Ось |
Загрузка ...
|
|
| 57 | КСД-00.00.701Б | Угольник |
Загрузка ...
|
|
| 57 | КСД-00.00.701Б | Угольник |
Загрузка ...
|
|
| 58 | КСД-01.03.606А | Шток |
Загрузка ...
|
|
| 58 | КСД-01.03.606А | Шток |
Загрузка ...
|
|
| 59 | КСД-00.00.655 | Втулка |
Загрузка ...
|
|
| 59 | КСД-00.00.655 | Втулка |
Загрузка ...
|
|
| 60 | КСД-00.00.637 | Ось |
Загрузка ...
|
|
| 60 | КСД-00.00.637 | Ось |
Загрузка ...
|
|
| 61 | РСМ-10.08.01.602 | Шайба |
Загрузка ...
|
|
| 61 | РСМ-10.08.01.602 | Шайба |
Загрузка ...
|
|
| 62 | КСД-03.00.006 | Прокладка |
Загрузка ...
|
|
| 62 | КСД-03.00.006 | Прокладка |
Загрузка ...
|
|
| 63 | КСД-03.00.007 | Прокладка |
Загрузка ...
|
|
| 63 | КСД-03.00.007 | Прокладка |
Загрузка ...
|
|
| 64 | КСД-03.00.433 | Шайба |
Загрузка ...
|
|
| 64 | КСД-03.00.433 | Шайба |
Загрузка ...
|
|
| 65 | КСД-03.00.403 | Крышка глухая |
Загрузка ...
|
|
| 65 | КСД-03.00.403 | Крышка глухая |
Загрузка ...
|
|
| 66 | КСД-03.00.413 | Шайба |
Загрузка ...
|
|
| 66 | КСД-03.00.413 | Шайба |
Загрузка ...
|
|
| 67 | КСД-12.00.002А | Прокладка |
Загрузка ...
|
|
| 67 | КСД-12.00.002А | Прокладка |
Загрузка ...
|
|
| 68 | КСД-12.00.403Б | Крышка |
Загрузка ...
|
|
| 68 | КСД-12.00.403Б | Крышка |
Загрузка ...
|
|
| 69 | КСД-06.01.415А | Кронштейн |
Загрузка ...
|
|
| 69 | КСД-06.01.415А | Кронштейн |
Загрузка ...
|
|
| 70 | КСД-06.01.415А-01 | Кронштейн |
Загрузка ...
|
|
| 70 | КСД-06.01.415А-01 | Кронштейн |
Загрузка ...
|
|
| 71 | КСД-03.00.608А | Крышка сквозная |
Загрузка ...
|
|
| 71 | КСД-03.00.608А | Крышка сквозная |
Загрузка ...
|
|
| 72 | КСД-03.00.633 | Вал |
Загрузка ...
|
|
| 72 | КСД-03.00.633 | Вал |
Загрузка ...
|
|
| 73 | КСД-03.00.614Б | Втулка |
Загрузка ...
|
|
| 73 | КСД-03.00.614Б | Втулка |
Загрузка ...
|
|
| 74 | КСД-03.00.632 | Втулка |
Загрузка ...
|
|
| 74 | КСД-03.00.632 | Втулка |
Загрузка ...
|
|
| 75 | КСД-12.00.602А | Гайка |
Загрузка ...
|
|
| 75 | КСД-12.00.602А | Гайка |
Загрузка ...
|
|
| 76 | Н.130.02.201-01 | Ступица |
Загрузка ...
|
|
| 76 | Н.130.02.201-01 | Ступица |
Загрузка ...
|
|
| 77 | КСД-04.02.101Б | Корпус |
Загрузка ...
|
|
| 77 | КСД-04.02.101Б | Корпус |
Загрузка ...
|
|
| 78 | КСД-03.00.415А | Шайба |
Загрузка ...
|
|
| 78 | КСД-03.00.415А | Шайба |
Загрузка ...
|
|
| 79 | КСД-04.00.001А | Прокладка |
Загрузка ...
|
|
| 79 | КСД-04.00.001А | Прокладка |
Загрузка ...
|
|
| 104 | Болт М16-6gх60.88.35.019 | Болт |
Загрузка ...
|
|
| 105 | Винт В1М10-6gх35.58.019 | Винт |
Загрузка ...
|
|
| 106 | Болт М10х25.88 Zinc DIN 608 | Болт |
Загрузка ...
|
|
| 107 | Болт М10-6gх25.88.019 | Болт |
Загрузка ...
|
|
| 108 | Болт М8-6gх20.88.35.019 | Болт |
Загрузка ...
|
|
| 109 | Гайка М10-6Н.6.019 | Гайка |
Загрузка ...
|
|
| 110 | Гайка М6-6Н.6.019 | Гайка |
Загрузка ...
|
|
| 111 | Гайка М8-6Н.6.019 | Гайка |
Загрузка ...
|
|
| 112 | Гайка М10-6Н.6.019 | Гайка |
Загрузка ...
|
|
| 113 | Гайка М12-6Н.6.019 | Гайка |
Загрузка ...
|
|
| 114 | Гайка М16-6Н.6.019 | Гайка |
Загрузка ...
|
|
| 115 | Ось 6-8b12х30.ст.35.019 | Ось |
Загрузка ...
|
|
| 116 | Ось 6-20b12х45.35.019 | Ось |
Загрузка ...
|
|
| 117 | Ось 6-20b12х55.45.019 | Ось |
Загрузка ...
|
|
| 118 | Гайка М20х1,5-6.Н6.019 | Гайка |
Загрузка ...
|
|
| 119 | Гайка М20х1,5 | Гайка |
Загрузка ...
|
|
| 120 | Винт М8х20 Zinc DIN 316 | Винт |
Загрузка ...
|
|
| 121 | Винт В.М6-6gх30.88.019 | Винт |
Загрузка ...
|
|
| 122 | Шайба С.14.01 019 | Шайба |
Загрузка ...
|
|
| 123 | Шайба 8х1,4.01.019 | Шайба |
Загрузка ...
|
|
| 124 | Шайба 6.01.019 | Шайба |
Загрузка ...
|
|
| 125 | Шайба С.10.01.019 | Шайба |
Загрузка ...
|
|
| 126 | Шайба 12х2.01.019 | Шайба |
Загрузка ...
|
|
| 127 | Шайба 16.01.019 | Шайба |
Загрузка ...
|
|
| 128 | Шайба 20.01.019 | Шайба |
Загрузка ...
|
|
| 129 | Шайба С10х3,0.01.019 | Шайба |
Загрузка ...
|
|
| 130 | Шайба С8.01.019 | Шайба |
Загрузка ...
|
|
| 131 | Шайба С6.01.019 | Шайба |
Загрузка ...
|
|
| 132 | Шайба С16х3,9.01.019 | Шайба |
Загрузка ...
|
|
| 133 | Шайба С20х6,0.01.019 | Шайба |
Загрузка ...
|
|
| 134 | Шайба 6Т.65Г.019 | Шайба 6Т.65Г.019 |
Загрузка ...
|
|
| 135 | Шайба 8Т.65Г.019 | Шайба 8Т.65Г.019 |
Загрузка ...
|
|
| 136 | Шайба 10Т.65Г.019 | Шайба 10Т.65Г.019 |
Загрузка ...
|
|
| 137 | Шайба 12Т.65Г.019 | Шайба 12Т.65Г.019 |
Загрузка ...
|
|
| 138 | Шайба 16Т.65Г.019 | Шайба |
Загрузка ...
|
|
| 139 | Ось 2-16h12х50ст35.019 | Ось |
Загрузка ...
|
|
| 140 | Шайба 7019-0414 | Шайба |
Загрузка ...
|
|
| 141 | Шайба 7019-0394 | Шайба |
Загрузка ...
|
|
| 142 | Шплинт 2х16.019 | Шплинт |
Загрузка ...
|
|
| 143 | Шплинт 3.2х20.019 | Шплинт |
Загрузка ...
|
|
| 144 | Шплинт 4х28.019 | Шплинт |
Загрузка ...
|
|
| 145 | Шплинт 4х40.019 | Шплинт |
Загрузка ...
|
|
| 146 | Шплинт 5х32.019 | Шплинт |
Загрузка ...
|
|
| 147 | Шплинт 5х63.019 | Шплинт |
Загрузка ...
|
|
| 148 | Шплинт 6,3х71.019 | Шплинт |
Загрузка ...
|
|
| 149 | Шплинт пружинный 2.3,6х50.01.019 | Шплинт |
Загрузка ...
|
|
| 150 | Ремень С(В)-1800 IV CX | Ремень |
Загрузка ...
|
|
| 151 | Шпонка 2-12х8х44 | Шпонка |
Загрузка ...
|
|
| 152 | Шпонка 2-14х9х56 | Шпонка |
Загрузка ...
|
|
| 153 | Шпонка 2-16х10х74 | Шпонка |
Загрузка ...
|
|
| 154 | Цепь ПР-19,05-3180 | Цепь |
Загрузка ...
|
|
| 155 | Звено соединительное С-ПР-19,05-3180 | Звено соединительное |
Загрузка ...
|
|
| 156 | Цепь 2ПР 25.4-114 | Цепь |
Загрузка ...
|
|
| 157 | Звено соединительное С-2ПР-25,4-114 | Звено соединительное |
Загрузка ...
|
|
| 158 | Цепь 4-8х42 | Цепь |
Загрузка ...
|
|
| 159 | Манжета 1-45х65-3 | Манжета |
Загрузка ...
|
|
| 160 | Манжета 1-60х85-3 | Манжета |
Загрузка ...
|
|
| 161 | Манжета 1-70х95-3 | Манжета |
Загрузка ...
|
|
| 162 | Подшипник 1310 | Подшипник |
Загрузка ...
|
|
| 163 | Подшипник 1610 | Подшипник |
Загрузка ...
|
|
| 164 | Подшипник 1309 | Подшипник |
Загрузка ...
|
|
| 165 | Подшипник 60306 | Подшипник |
Загрузка ...
|
|
| 166 | Подшипник 60307 | Подшипник |
Загрузка ...
|
|
| 167 | Масленка 1.2 Ц6хр | Масленка |
Загрузка ...
|
|
| 168 | Кольцо стопорное 50 DIN 471 | Кольцо стопорное |
Загрузка ...
|
|
| 169 | Кольцо стопорное 110 DIN 472 | Кольцо стопорное |
Загрузка ...
|
|
| 170 | Колпак термоусаживаемый 16/8.5 черный | Колпак термоусаживаемый |
Загрузка ...
|
|
| 171 | 2007/1000/KH/70.1-90 | Карданный вал с предохранительной муфтой |
Загрузка ...
|
|
| 172 | 2007/980/KH/70.27-93 | Карданный вал с обгонной муфтой |
Загрузка ...
|
|
| 173 | Шина 6,5х16 | Шина |
Загрузка ...
|
|
| 174 | 36-3101010-А2 | Колесо |
Загрузка ...
|
|
| 175 | 9.304.719.10 | Редуктор |
Загрузка ...
|
|
| 176 | М.443/190-SH | Ручка |
Загрузка ...
|
|
| 177 | 100х70R | Петля |
Загрузка ...
|
|
| 178 | КСД-26.00.040А | Стойка |
Загрузка ...
|
|
| 179 | КСД-26.00.050А | Стойка |
Загрузка ...
|
|
| 180 | КСД-26.00.402А | Шайба |
Загрузка ...
|
|
| 181 | КСД-26.00.603А | Втулка |
Загрузка ...
|
|
| 182 | КСД-26.00.604 | Втулка |
Загрузка ...
|
|
| 183 | РСМ-10.10.30.005-02 | Хомут |
Загрузка ...
|
|
| 184 | Болт М8-6gх25.88.35.019 | Болт |
Загрузка ...
|
|
| 185 | Шайба С.12.01.019 | Шайба |
Загрузка ...
|
|
| 186 | MP02100 | Тубус |
Загрузка ...
|
|
| 187 | КСД-00.00.438 | Чистик |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
Узнавайте первыми!
о новинках в отрасли, акциях магазина, новостях компании и многом другом!
Нажимая на кнопку “Подписаться”,
Вы соглашаетесь с
условиями обработки персональных данных
