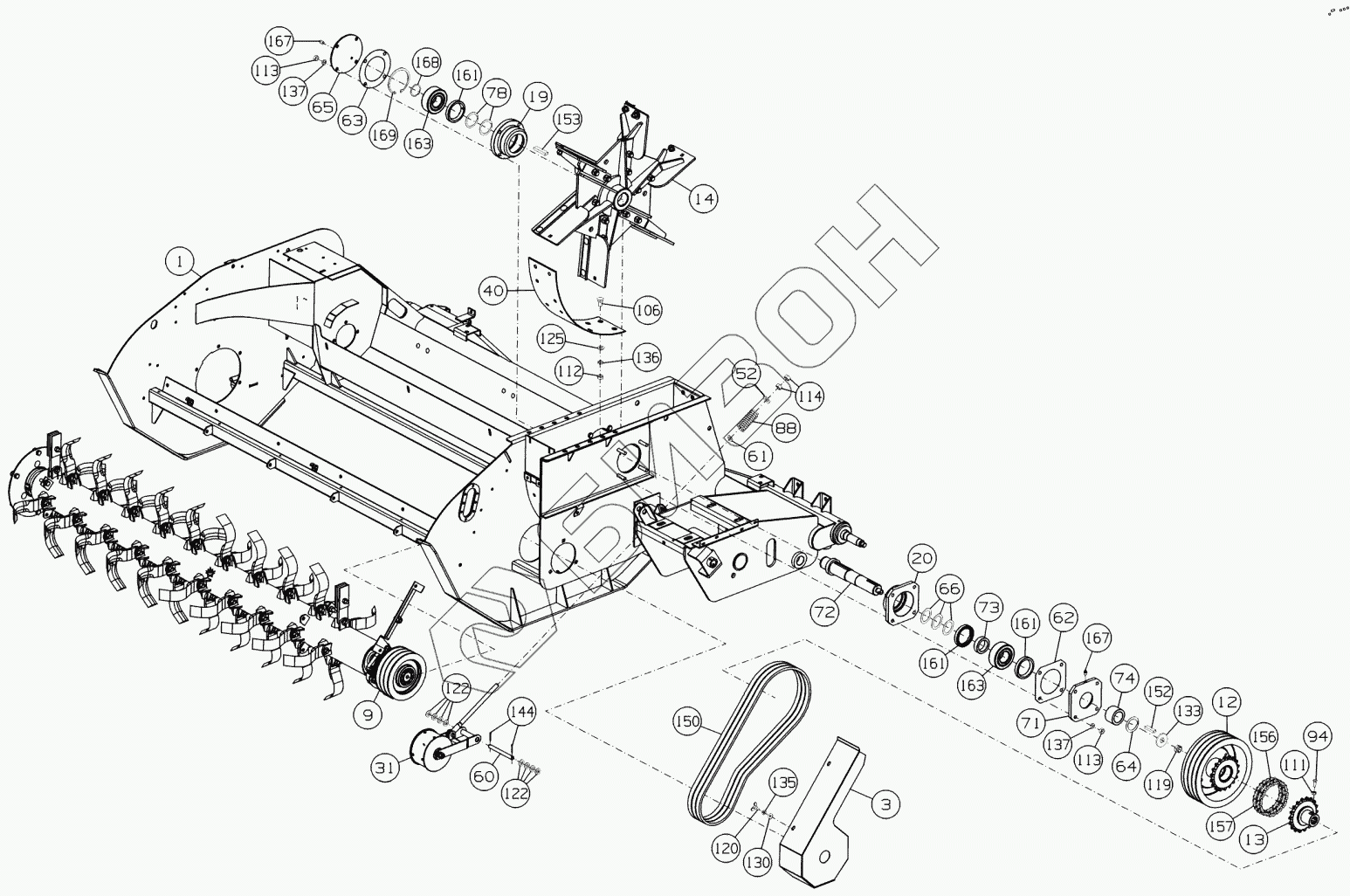

Графический каталог запасных частей к технике: Клевер КСД-2,0 "Sterh". Комбайн кормоуборочный полуприцепной КСД-00.00.000Б/-01/-02/-03/-04/-05
1
3
9
12
13
14
19
20
31
40
52
60
60
61
61
62
62
63
63
64
64
65
65
66
66
71
71
72
72
73
73
74
74
78
78
106
111
112
113
113
114
119
120
122
122
125
130
133
135
136
137
137
144
150
152
153
156
157
161
161
161
163
163
167
167
168
169
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| КСД-03.02.000А | КСД-03.02.000А | Измельчитель |
Загрузка ...
|
|
| КСД-00.600Т | КСД-00.600Т | Комплект переоборудования КСД в ЗИС |
Загрузка ...
|
|
| 1 | КСД-01.00.000Б | Рама в сборе |
Загрузка ...
|
|
| 2 | КСД-00.00.020Б | Кожух |
Загрузка ...
|
|
| 3 | КСД-00.00.210 | Кожух |
Загрузка ...
|
|
| 4 | КСД-00.00.170 | Растяжка |
Загрузка ...
|
|
| 5 | КСД-00.00.170-01 | Растяжка |
Загрузка ...
|
|
| 6 | КСД-00.00.040Б-01 | Палец в сборе |
Загрузка ...
|
|
| 7 | КСД-00.00.200 | Опора |
Загрузка ...
|
|
| 8 | КСД-00.00.060А | Опора телескопическая |
Загрузка ...
|
|
| 8 | КСД-00.00.060А-01 | Опора телескопическая |
Загрузка ...
|
|
| 9 | КСД-02.00.000-01 | Установка ротора |
Загрузка ...
|
|
| 10 | КСД-00.00.110 | Рукоятка |
Загрузка ...
|
|
| 11 | КСД-00.00.130А | Опора |
Загрузка ...
|
|
| 12 | КСД-03.00.070А | Шкив |
Загрузка ...
|
|
| 13 | КСД-00.00.140 | Полумуфта шлицевая |
Загрузка ...
|
|
| 14 | КСД-03.03.000 | Диск измельчителя в сборе 8-ножевой |
Загрузка ...
|
|
| 15 | КСД-00.00.120Б | Кронштейн опорный |
Загрузка ...
|
|
| 15 | КСД-00.00.120Б-01 | Кронштейн опорный |
Загрузка ...
|
|
| 16 | КСД-00.00.160А | Палец |
Загрузка ...
|
|
| 17 | КСД-04.01.000В | Шнек |
Загрузка ...
|
|
| 18 | КСД-04.04.000 | Муфта шнека |
Загрузка ...
|
|
| 19 | КСД-03.00.050А | Корпус подшипника |
Загрузка ...
|
|
| 20 | КСД-03.00.060А | Корпус подшипника |
Загрузка ...
|
|
| 21 | КСД-05.00.000Ж | Площадка опорная |
Загрузка ...
|
|
| 22 | КСД-06.00.000В | Основание силосопровода |
Загрузка ...
|
|
| 22 | КСД-06.00.000В-01 | Основание силосопровода |
Загрузка ...
|
|
| 23 | КСД-07.00.000В | Силосопровод |
Загрузка ...
|
|
| 24 | КСД-08.01.000Д | Брус сницы |
Загрузка ...
|
|
| 25 | КСД-10.00.000Г | Кожух |
Загрузка ...
|
|
| 26 | КСД-11.00.000Д | Крышка измельчителя |
Загрузка ...
|
|
| 27 | КСД-14.00.000В | Фиксатор |
Загрузка ...
|
|
| 28 | КСД-01.01.060А | Замок эксцентриковый |
Загрузка ...
|
|
| 29 | КСД-16.00.000 | Установка гидрооборудования |
Загрузка ...
|
|
| 30 | КСД-17.00.000А | Звездочка |
Загрузка ...
|
|
| 31 | КСД-18.00.000Е | Натяжное устройство |
Загрузка ...
|
|
| 32 | ТТ-4000.00.260 | Упор противооткатный |
Загрузка ...
|
|
| 33 | КСД-20.00.000Г | Кожух защитный |
Загрузка ...
|
|
| 34 | КСД-22.00.000В | Прицепное устройство |
Загрузка ...
|
|
| 35 | РСМ-10.08.01.490 | Болт |
Загрузка ...
|
|
| 36 | ПФ-307.01.01.002 | Буфер |
Загрузка ...
|
|
| 37 | КСД-00.00.402А | Щиток передний |
Загрузка ...
|
|
| 38 | КСД-00.00.404В | Петля |
Загрузка ...
|
|
| 39 | КСД-00.00.408А | Шайба |
Загрузка ...
|
|
| 40 | КСД-00.00.462А | Накладка |
Загрузка ...
|
|
| 41 | КСД-00.00.428 | Прокладка регулировочная (S=1мм) |
Загрузка ...
|
|
| 42 | КСД-00.00.428-01 | Прокладка регулировочная (S=3мм) |
Загрузка ...
|
|
| 43 | КСД-00.00.428-02 | Прокладка регулировочная (S=5мм) |
Загрузка ...
|
|
| 44 | КСД-00.00.437А | Фиксатор |
Загрузка ...
|
|
| 45 | КСД-00.00.458 | Шайба |
Загрузка ...
|
|
| 46 | КСД-00.00.501Б | Пластина противорежущая |
Загрузка ...
|
|
| 47 | КСД-00.00.502Б | Пластина противорежущая |
Загрузка ...
|
|
| 48 | КСД-00.00.503Б | Пластина противорежущая |
Загрузка ...
|
|
| 49 | КСД-00.00.504Б | Пластина противорежущая |
Загрузка ...
|
|
| 50 | КСД-00.00.601Г | Ось |
Загрузка ...
|
|
| 51 | КСД-00.00.605Б | Ось |
Загрузка ...
|
|
| 52 | КСД-00.00.453 | Шайба |
Загрузка ...
|
|
| 53 | КСД-00.00.461 | Рычаг |
Загрузка ...
|
|
| 53 | КСД-00.00.461 | Рычаг |
Загрузка ...
|
|
| 54 | КСД-00.00.611А | Палец |
Загрузка ...
|
|
| 54 | КСД-00.00.611А | Палец |
Загрузка ...
|
|
| 55 | КСД-00.00.619А | Ось |
Загрузка ...
|
|
| 55 | КСД-00.00.619А | Ось |
Загрузка ...
|
|
| 56 | КСД-00.00.618В | Ось |
Загрузка ...
|
|
| 56 | КСД-00.00.618В | Ось |
Загрузка ...
|
|
| 57 | КСД-00.00.701Б | Угольник |
Загрузка ...
|
|
| 57 | КСД-00.00.701Б | Угольник |
Загрузка ...
|
|
| 58 | КСД-01.03.606А | Шток |
Загрузка ...
|
|
| 58 | КСД-01.03.606А | Шток |
Загрузка ...
|
|
| 59 | КСД-00.00.655 | Втулка |
Загрузка ...
|
|
| 59 | КСД-00.00.655 | Втулка |
Загрузка ...
|
|
| 60 | КСД-00.00.637 | Ось |
Загрузка ...
|
|
| 60 | КСД-00.00.637 | Ось |
Загрузка ...
|
|
| 61 | РСМ-10.08.01.602 | Шайба |
Загрузка ...
|
|
| 61 | РСМ-10.08.01.602 | Шайба |
Загрузка ...
|
|
| 62 | КСД-03.00.006 | Прокладка |
Загрузка ...
|
|
| 62 | КСД-03.00.006 | Прокладка |
Загрузка ...
|
|
| 63 | КСД-03.00.007 | Прокладка |
Загрузка ...
|
|
| 63 | КСД-03.00.007 | Прокладка |
Загрузка ...
|
|
| 64 | КСД-03.00.433 | Шайба |
Загрузка ...
|
|
| 64 | КСД-03.00.433 | Шайба |
Загрузка ...
|
|
| 65 | КСД-03.00.403 | Крышка глухая |
Загрузка ...
|
|
| 65 | КСД-03.00.403 | Крышка глухая |
Загрузка ...
|
|
| 66 | КСД-03.00.413 | Шайба |
Загрузка ...
|
|
| 66 | КСД-03.00.413 | Шайба |
Загрузка ...
|
|
| 67 | КСД-12.00.002А | Прокладка |
Загрузка ...
|
|
| 67 | КСД-12.00.002А | Прокладка |
Загрузка ...
|
|
| 68 | КСД-12.00.403Б | Крышка |
Загрузка ...
|
|
| 68 | КСД-12.00.403Б | Крышка |
Загрузка ...
|
|
| 69 | КСД-06.01.415А | Кронштейн |
Загрузка ...
|
|
| 69 | КСД-06.01.415А | Кронштейн |
Загрузка ...
|
|
| 70 | КСД-06.01.415А-01 | Кронштейн |
Загрузка ...
|
|
| 70 | КСД-06.01.415А-01 | Кронштейн |
Загрузка ...
|
|
| 71 | КСД-03.00.608А | Крышка сквозная |
Загрузка ...
|
|
| 71 | КСД-03.00.608А | Крышка сквозная |
Загрузка ...
|
|
| 72 | КСД-03.00.633 | Вал |
Загрузка ...
|
|
| 72 | КСД-03.00.633 | Вал |
Загрузка ...
|
|
| 73 | КСД-03.00.614Б | Втулка |
Загрузка ...
|
|
| 73 | КСД-03.00.614Б | Втулка |
Загрузка ...
|
|
| 74 | КСД-03.00.632 | Втулка |
Загрузка ...
|
|
| 74 | КСД-03.00.632 | Втулка |
Загрузка ...
|
|
| 75 | КСД-12.00.602А | Гайка |
Загрузка ...
|
|
| 75 | КСД-12.00.602А | Гайка |
Загрузка ...
|
|
| 76 | Н.130.02.201-01 | Ступица |
Загрузка ...
|
|
| 76 | Н.130.02.201-01 | Ступица |
Загрузка ...
|
|
| 77 | КСД-04.02.101Б | Корпус |
Загрузка ...
|
|
| 77 | КСД-04.02.101Б | Корпус |
Загрузка ...
|
|
| 78 | КСД-03.00.415А | Шайба |
Загрузка ...
|
|
| 78 | КСД-03.00.415А | Шайба |
Загрузка ...
|
|
| 79 | КСД-04.00.001А | Прокладка |
Загрузка ...
|
|
| 79 | КСД-04.00.001А | Прокладка |
Загрузка ...
|
|
| 104 | Болт М16-6gх60.88.35.019 | Болт |
Загрузка ...
|
|
| 105 | Винт В1М10-6gх35.58.019 | Винт |
Загрузка ...
|
|
| 106 | Болт М10х25.88 Zinc DIN 608 | Болт |
Загрузка ...
|
|
| 107 | Болт М10-6gх25.88.019 | Болт |
Загрузка ...
|
|
| 108 | Болт М8-6gх20.88.35.019 | Болт |
Загрузка ...
|
|
| 109 | Гайка М10-6Н.6.019 | Гайка |
Загрузка ...
|
|
| 110 | Гайка М6-6Н.6.019 | Гайка |
Загрузка ...
|
|
| 111 | Гайка М8-6Н.6.019 | Гайка |
Загрузка ...
|
|
| 112 | Гайка М10-6Н.6.019 | Гайка |
Загрузка ...
|
|
| 113 | Гайка М12-6Н.6.019 | Гайка |
Загрузка ...
|
|
| 114 | Гайка М16-6Н.6.019 | Гайка |
Загрузка ...
|
|
| 115 | Ось 6-8b12х30.ст.35.019 | Ось |
Загрузка ...
|
|
| 116 | Ось 6-20b12х45.35.019 | Ось |
Загрузка ...
|
|
| 117 | Ось 6-20b12х55.45.019 | Ось |
Загрузка ...
|
|
| 118 | Гайка М20х1,5-6.Н6.019 | Гайка |
Загрузка ...
|
|
| 119 | Гайка М20х1,5 | Гайка |
Загрузка ...
|
|
| 120 | Винт М8х20 Zinc DIN 316 | Винт |
Загрузка ...
|
|
| 121 | Винт В.М6-6gх30.88.019 | Винт |
Загрузка ...
|
|
| 122 | Шайба С.14.01 019 | Шайба |
Загрузка ...
|
|
| 123 | Шайба 8х1,4.01.019 | Шайба |
Загрузка ...
|
|
| 124 | Шайба 6.01.019 | Шайба |
Загрузка ...
|
|
| 125 | Шайба С.10.01.019 | Шайба |
Загрузка ...
|
|
| 126 | Шайба 12х2.01.019 | Шайба |
Загрузка ...
|
|
| 127 | Шайба 16.01.019 | Шайба |
Загрузка ...
|
|
| 128 | Шайба 20.01.019 | Шайба |
Загрузка ...
|
|
| 129 | Шайба С10х3,0.01.019 | Шайба |
Загрузка ...
|
|
| 130 | Шайба С8.01.019 | Шайба |
Загрузка ...
|
|
| 131 | Шайба С6.01.019 | Шайба |
Загрузка ...
|
|
| 132 | Шайба С16х3,9.01.019 | Шайба |
Загрузка ...
|
|
| 133 | Шайба С20х6,0.01.019 | Шайба |
Загрузка ...
|
|
| 134 | Шайба 6Т.65Г.019 | Шайба 6Т.65Г.019 |
Загрузка ...
|
|
| 135 | Шайба 8Т.65Г.019 | Шайба 8Т.65Г.019 |
Загрузка ...
|
|
| 136 | Шайба 10Т.65Г.019 | Шайба 10Т.65Г.019 |
Загрузка ...
|
|
| 137 | Шайба 12Т.65Г.019 | Шайба 12Т.65Г.019 |
Загрузка ...
|
|
| 138 | Шайба 16Т.65Г.019 | Шайба |
Загрузка ...
|
|
| 139 | Ось 2-16h12х50ст35.019 | Ось |
Загрузка ...
|
|
| 140 | Шайба 7019-0414 | Шайба |
Загрузка ...
|
|
| 141 | Шайба 7019-0394 | Шайба |
Загрузка ...
|
|
| 142 | Шплинт 2х16.019 | Шплинт |
Загрузка ...
|
|
| 143 | Шплинт 3.2х20.019 | Шплинт |
Загрузка ...
|
|
| 144 | Шплинт 4х28.019 | Шплинт |
Загрузка ...
|
|
| 145 | Шплинт 4х40.019 | Шплинт |
Загрузка ...
|
|
| 146 | Шплинт 5х32.019 | Шплинт |
Загрузка ...
|
|
| 147 | Шплинт 5х63.019 | Шплинт |
Загрузка ...
|
|
| 148 | Шплинт 6,3х71.019 | Шплинт |
Загрузка ...
|
|
| 149 | Шплинт пружинный 2.3,6х50.01.019 | Шплинт |
Загрузка ...
|
|
| 150 | Ремень С(В)-1800 IV CX | Ремень |
Загрузка ...
|
|
| 151 | Шпонка 2-12х8х44 | Шпонка |
Загрузка ...
|
|
| 152 | Шпонка 2-14х9х56 | Шпонка |
Загрузка ...
|
|
| 153 | Шпонка 2-16х10х74 | Шпонка |
Загрузка ...
|
|
| 154 | Цепь ПР-19,05-3180 | Цепь |
Загрузка ...
|
|
| 155 | Звено соединительное С-ПР-19,05-3180 | Звено соединительное |
Загрузка ...
|
|
| 156 | Цепь 2ПР 25.4-114 | Цепь |
Загрузка ...
|
|
| 157 | Звено соединительное С-2ПР-25,4-114 | Звено соединительное |
Загрузка ...
|
|
| 158 | Цепь 4-8х42 | Цепь |
Загрузка ...
|
|
| 159 | Манжета 1-45х65-3 | Манжета |
Загрузка ...
|
|
| 160 | Манжета 1-60х85-3 | Манжета |
Загрузка ...
|
|
| 161 | Манжета 1-70х95-3 | Манжета |
Загрузка ...
|
|
| 162 | Подшипник 1310 | Подшипник |
Загрузка ...
|
|
| 163 | Подшипник 1610 | Подшипник |
Загрузка ...
|
|
| 164 | Подшипник 1309 | Подшипник |
Загрузка ...
|
|
| 165 | Подшипник 60306 | Подшипник |
Загрузка ...
|
|
| 166 | Подшипник 60307 | Подшипник |
Загрузка ...
|
|
| 167 | Масленка 1.2 Ц6хр | Масленка |
Загрузка ...
|
|
| 168 | Кольцо стопорное 50 DIN 471 | Кольцо стопорное |
Загрузка ...
|
|
| 169 | Кольцо стопорное 110 DIN 472 | Кольцо стопорное |
Загрузка ...
|
|
| 170 | Колпак термоусаживаемый 16/8.5 черный | Колпак термоусаживаемый |
Загрузка ...
|
|
| 171 | 2007/1000/KH/70.1-90 | Карданный вал с предохранительной муфтой |
Загрузка ...
|
|
| 172 | 2007/980/KH/70.27-93 | Карданный вал с обгонной муфтой |
Загрузка ...
|
|
| 173 | Шина 6,5х16 | Шина |
Загрузка ...
|
|
| 174 | 36-3101010-А2 | Колесо |
Загрузка ...
|
|
| 175 | 9.304.719.10 | Редуктор |
Загрузка ...
|
|
| 176 | М.443/190-SH | Ручка |
Загрузка ...
|
|
| 177 | 100х70R | Петля |
Загрузка ...
|
|
| 178 | КСД-26.00.040А | Стойка |
Загрузка ...
|
|
| 179 | КСД-26.00.050А | Стойка |
Загрузка ...
|
|
| 180 | КСД-26.00.402А | Шайба |
Загрузка ...
|
|
| 181 | КСД-26.00.603А | Втулка |
Загрузка ...
|
|
| 182 | КСД-26.00.604 | Втулка |
Загрузка ...
|
|
| 183 | РСМ-10.10.30.005-02 | Хомут |
Загрузка ...
|
|
| 184 | Болт М8-6gх25.88.35.019 | Болт |
Загрузка ...
|
|
| 185 | Шайба С.12.01.019 | Шайба |
Загрузка ...
|
|
| 186 | MP02100 | Тубус |
Загрузка ...
|
|
| 187 | КСД-00.00.438 | Чистик |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
Узнавайте первыми!
о новинках в отрасли, акциях магазина, новостях компании и многом другом!
Нажимая на кнопку “Подписаться”,
Вы соглашаетесь с
условиями обработки персональных данных
