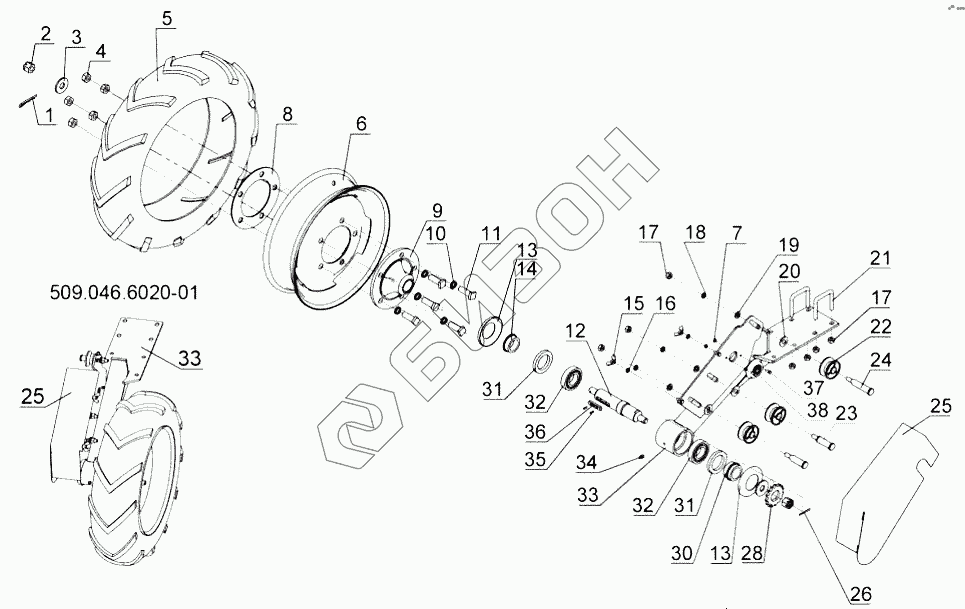

Графический каталог запасных частей к технике: Красная Звезда Веста-12. Опорно-приводное колесо 509.046.6020 (левое) Опорно-приводное колесо 509.046.6020-01 (правое)
1
2
3
4
5
6
7
8
9
10
11
12
13
13
14
15
16
16
17
17
18
19
20
21
22
23
24
25
25
25
25
26
28
30
31
31
32
32
33
33
34
35
36
37
38
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 509.046.6050-01 | 509.046.6050-01 | Кронштейн |
Загрузка ...
|
|
| 1 | С54.602-01 | Шплинт пружинный (477310267808) |
Загрузка ...
|
|
| 2 | ГайкаМ20-6Н.6.019 | Гайка М20-6Н.6.019 |
Загрузка ...
|
|
| 3 | 509.046.4525 | Шайба |
Загрузка ...
|
|
| 4 | ГайкаМ18х1,5-6Н.8.019 | Гайка М18х1,5-6Н.8.019 |
Загрузка ...
|
|
| 5 | Шина5.50-16Ф-122 | Шина 5.50-16 Ф-122 |
Загрузка ...
|
|
| 6 | 36-3101010-А2 | Колесо (диск и обод в сборе) |
Загрузка ...
|
|
| 7 | ГайкаМ6 | Гайка М6 |
Загрузка ...
|
|
| 8 | Н130.02.405 | Фланец |
Загрузка ...
|
|
| 9 | СУС00.308 | Ступица |
Загрузка ...
|
|
| 10 | Шайба1865Г019 | Шайба 18 65Г 019 |
Загрузка ...
|
|
| 11 | Н130.02.603 | Болт |
Загрузка ...
|
|
| 12 | 509.046.6492 | Вал |
Загрузка ...
|
|
| 13 | Н130.02.408 | Колпачок |
Загрузка ...
|
|
| 14 | 509.046.6004 | Вал |
Загрузка ...
|
|
| 15 | ГайкаМ8 | Гайка М8 |
Загрузка ...
|
|
| 16 | ШайбаС.8.01.10.019 | Шайба С.8.01.10.019 |
Загрузка ...
|
|
| 17 | ГайкаМ12-6Н.6 | Гайка М12-6Н.6 |
Загрузка ...
|
|
| 18 | Шайба1265Г019 | Шайба 12.65Г.019 |
Загрузка ...
|
|
| 19 | ШайбаС.12.01.10.019 | Шайба С.12.01.10.019 |
Загрузка ...
|
|
| 20 | СГЖ433 | Шайба |
Загрузка ...
|
|
| 21 | Скоба2М12х75х70/35.56.Ц9хр | Скоба 2М12х75х70/35.56.Ц9хр |
Загрузка ...
|
|
| 22 | СУПА00.016-01 | Ролик |
Загрузка ...
|
|
| 23 | СУПА00.668 | Ось |
Загрузка ...
|
|
| 24 | СУПА00.668-01 | Ось |
Загрузка ...
|
|
| 25 | 509.046.4533 | Щиток |
Загрузка ...
|
|
| 25 | 509.046.4533-01 | Щиток |
Загрузка ...
|
|
| 26 | Шплинт4х40.019 | Шплинт 4х40.019 |
Загрузка ...
|
|
| 28 | 509.046.4649 | Звездочка |
Загрузка ...
|
|
| 30 | 509.046.6412 | Втулка |
Загрузка ...
|
|
| 31 | Манжета1.1-55x80-3 | Манжета 1.1-55x80-3 |
Загрузка ...
|
|
| 32 | 208 | Подшипник 208 |
Загрузка ...
|
|
| 33 | 509.046.6050 | Кронштейн |
Загрузка ...
|
|
| 34 | Масленка1.2.Ц6хр | Масленка 1.2.Ц6хр |
Загрузка ...
|
|
| 35 | В.М4-6gх10.58.019 | Винт В.М4-6gх10.58.019 |
Загрузка ...
|
|
| 36 | 509.046.6097-03 | Шпонка |
Загрузка ...
|
|
| 37 | БолтМ6-6gх16.88.019 | Болт М6-6gх16.88.019 |
Загрузка ...
|
|
| 38 | 509.046.5990 | Корпус |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
