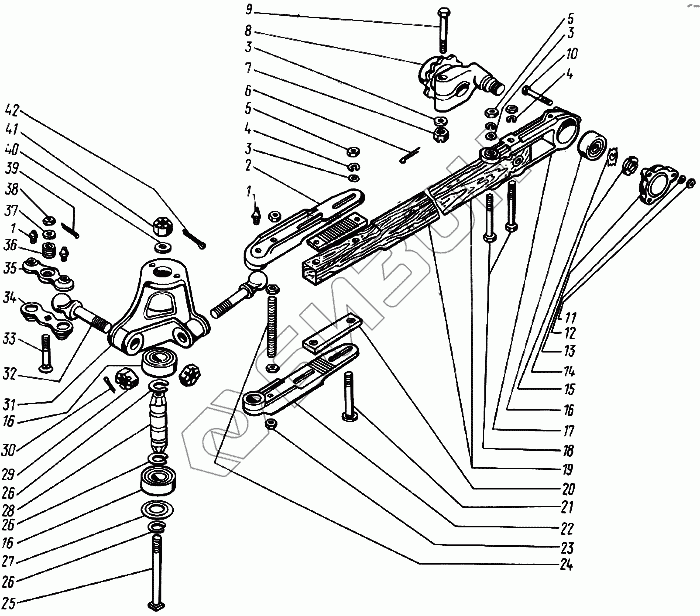

Графический каталог запасных частей к технике: КЗК Енисей 1200. Привод ножа Н.069.02.000-01
1
1
2
3
3
3
4
4
5
5
6
7
8
9
10
11
12
13
14
15
16
16
16
17
18
19
20
21
22
23
24
25
26
26
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 1-3.Ц6Хр | Масленка |
Загрузка ...
|
|
| 2 | Н.069.01.016 | Щека |
Загрузка ...
|
|
| 3 | 12-11371 | Шайба |
Загрузка ...
|
|
| 4 | 12.65Г-6402 | Шайба |
Загрузка ...
|
|
| 5 | М12-5915 | Гайка |
Загрузка ...
|
|
| 6 | 3.2Х32-397 | Шплинт |
Загрузка ...
|
|
| 7 | М12-5918 | Гайка |
Загрузка ...
|
|
| 8 | Н.069.02.040-02 | Кривошип |
Загрузка ...
|
|
| 9 | 2М12Х75-7798 | Болт |
Загрузка ...
|
|
| 10 | М6Х45-7798 | Болт |
Загрузка ...
|
|
| 11 | М6-5915 | Гайка |
Загрузка ...
|
|
| 12 | 6.65Г-6402 | Шайба |
Загрузка ...
|
|
| 13 | Н.069.01.013 | Крышка |
Загрузка ...
|
|
| 14 | М24Х1.5-11871 | Гайка |
Загрузка ...
|
|
| 15 | 24-11872 | Шайба |
Загрузка ...
|
|
| 16 | 130206 | Подшипник |
Загрузка ...
|
|
| 17 | Н.069.01.015 | Головка |
Загрузка ...
|
|
| 18 | М12Х80-7798 | Болт |
Загрузка ...
|
|
| 19 | ЖКН-5-2 | Жатка |
Загрузка ...
|
|
| 20 | Н.069.01.014 | Рейка |
Загрузка ...
|
|
| 21 | М12Х90-7802 | Болт |
Загрузка ...
|
|
| 22 | Н.069.01.016-01 | Щека |
Загрузка ...
|
|
| 23 | 47 9171 1069 | Гайка М14х1,5-2524 |
Загрузка ...
|
|
| 24 | М14Х1.5Х100-22042 | Шпилька |
Загрузка ...
|
|
| 25 | Н.069.02.001 | Болт |
Загрузка ...
|
|
| 26 | Н.069.02.013 | Кольцо |
Загрузка ...
|
|
| 27 | Н.069.02.009 | Шайба |
Загрузка ...
|
|
| 28 | Н.069.02.012 | Ось |
Загрузка ...
|
|
| 29 | М20Х1.5-5918 | Гайка |
Загрузка ...
|
|
| 30 | 4Х40-397 | Шплинт |
Загрузка ...
|
|
| 31 | Н.069.02.008 | Коромысло |
Загрузка ...
|
|
| 32 | Н.069.02.011 | Болт |
Загрузка ...
|
|
| 33 | Н.069.01.011 | Болт |
Загрузка ...
|
|
| 34 | Н.069.01.008-01 | Щека |
Загрузка ...
|
|
| 35 | Н.069.01.008 | Щека |
Загрузка ...
|
|
| 36 | Н.069.01.003 | Шайба |
Загрузка ...
|
|
| 37 | 10-6958 | Шайба |
Загрузка ...
|
|
| 38 | Н10-5935 | Гайка |
Загрузка ...
|
|
| 39 | 2.5Х20-397 | Шплинт |
Загрузка ...
|
|
| 40 | 16-11371 | Шайба |
Загрузка ...
|
|
| 41 | М16-5918 | Гайка |
Загрузка ...
|
|
| 42 | 4Х36-397 | Шплинт |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
