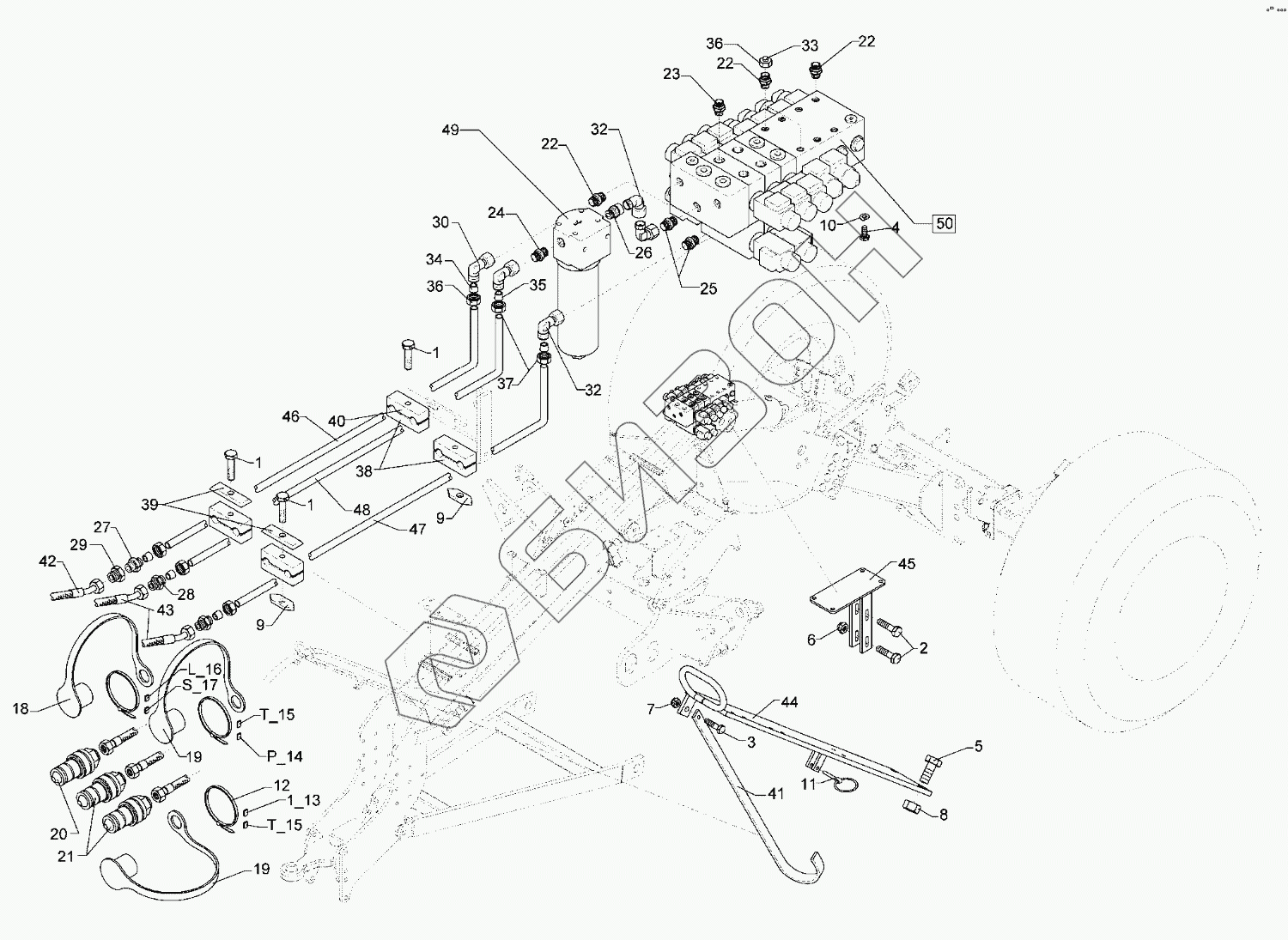

Графический каталог запасных частей к технике: Lemken Zirkon 10/500KA. HY-assembly control valve Zirkon 9 KA S-LU8S
1
1
1
2
3
4
5
6
7
8
9
9
10
11
12
13
14
15
15
16
17
18
19
19
20
21
22
22
22
23
24
25
26
27
28
29
30
32
32
33
34
35
36
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 301 3066 | Screw |
Загрузка ...
|
|
| 2 | 301 3076 | Screw |
Загрузка ...
|
|
| 3 | 301 5004 | Screw |
Загрузка ...
|
|
| 4 | 301 7280 | Винт |
Загрузка ...
|
|
| 5 | 301 7334 | Шуруп M12x35-8.8 Zn DIN933 |
Загрузка ...
|
|
| 6 | 303 0932 | Самоблокирующаяся гайка |
Загрузка ...
|
|
| 7 | 303 0933 | Гайка шлицевая NM10-8 DIN985 Zn |
Загрузка ...
|
|
| 8 | 303 0934 | Гайка шлицевая NM12-8 Zn DIN985 |
Загрузка ...
|
|
| 9 | 303 1602 | Nut |
Загрузка ...
|
|
| 10 | 305 9883 | Spring ring |
Загрузка ...
|
|
| 11 | 311 9565 | Штифт с фикс. кольцом 4,5 |
Загрузка ...
|
|
| 12 | 325 1350 | Strap |
Загрузка ...
|
|
| 13 | 325 1501 | EASY-READ sign |
Загрузка ...
|
|
| 14 | 325 1511 | EASY-READ sign |
Загрузка ...
|
|
| 15 | 325 1512 | EASY-READ sign |
Загрузка ...
|
|
| 16 | 325 1513 | EASY-READ sign |
Загрузка ...
|
|
| 17 | 325 1514 | EASY-READ sign |
Загрузка ...
|
|
| 18 | 375 2164 | Шапка |
Загрузка ...
|
|
| 19 | 375 2166 | Колпачок, красный |
Загрузка ...
|
|
| 20 | 375 2716 | SVK-разъем |
Загрузка ...
|
|
| 21 | 375 2736 | SVK-socket |
Загрузка ...
|
|
| 22 | 375 4009 | Nipple |
Загрузка ...
|
|
| 23 | 375 4020 | Nipple |
Загрузка ...
|
|
| 24 | 375 4029 | Nipple |
Загрузка ...
|
|
| 25 | 375 4032 | Nipple |
Загрузка ...
|
|
| 26 | 375 4037 | Nipple |
Загрузка ...
|
|
| 27 | 375 4110 | Сосок |
Загрузка ...
|
|
| 28 | 375 4120 | Nipple |
Загрузка ...
|
|
| 29 | 375 4650 | Reduction joint |
Загрузка ...
|
|
| 30 | 375 4500 | Adjustable angle union |
Загрузка ...
|
|
| 32 | 375 4503 | Adjustable angle union |
Загрузка ...
|
|
| 33 | 375 4660 | Blind plug |
Загрузка ...
|
|
| 34 | 375 5110 | Режущее кольцо |
Загрузка ...
|
|
| 35 | 375 5120 | Cutting ring |
Загрузка ...
|
|
| 36 | 375 5310 | Соединительная гайка |
Загрузка ...
|
|
| 37 | 375 5320 | Union nut |
Загрузка ...
|
|
| 38 | 375 9906 | Clamp |
Загрузка ...
|
|
| 39 | 375 9986 | Plate |
Загрузка ...
|
|
| 40 | 375 9987 | Clamp |
Загрузка ...
|
|
| 41 | 455 0925 | Holder |
Загрузка ...
|
|
| 42 | 475 2310 | High-pressure hose |
Загрузка ...
|
|
| 43 | 475 2664 | High-pressure hose |
Загрузка ...
|
|
| 44 | 475 4356 | Hose carrier |
Загрузка ...
|
|
| 45 | 475 4370 | Holder |
Загрузка ...
|
|
| 46 | 475 9906 | Tube |
Загрузка ...
|
|
| 47 | 475 9978 | Tube |
Загрузка ...
|
|
| 48 | 475 9979 | Tube |
Загрузка ...
|
|
| 49 | 575 1075 | Filter |
Загрузка ...
|
|
| 50 | 575 2197 | Control valve |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
