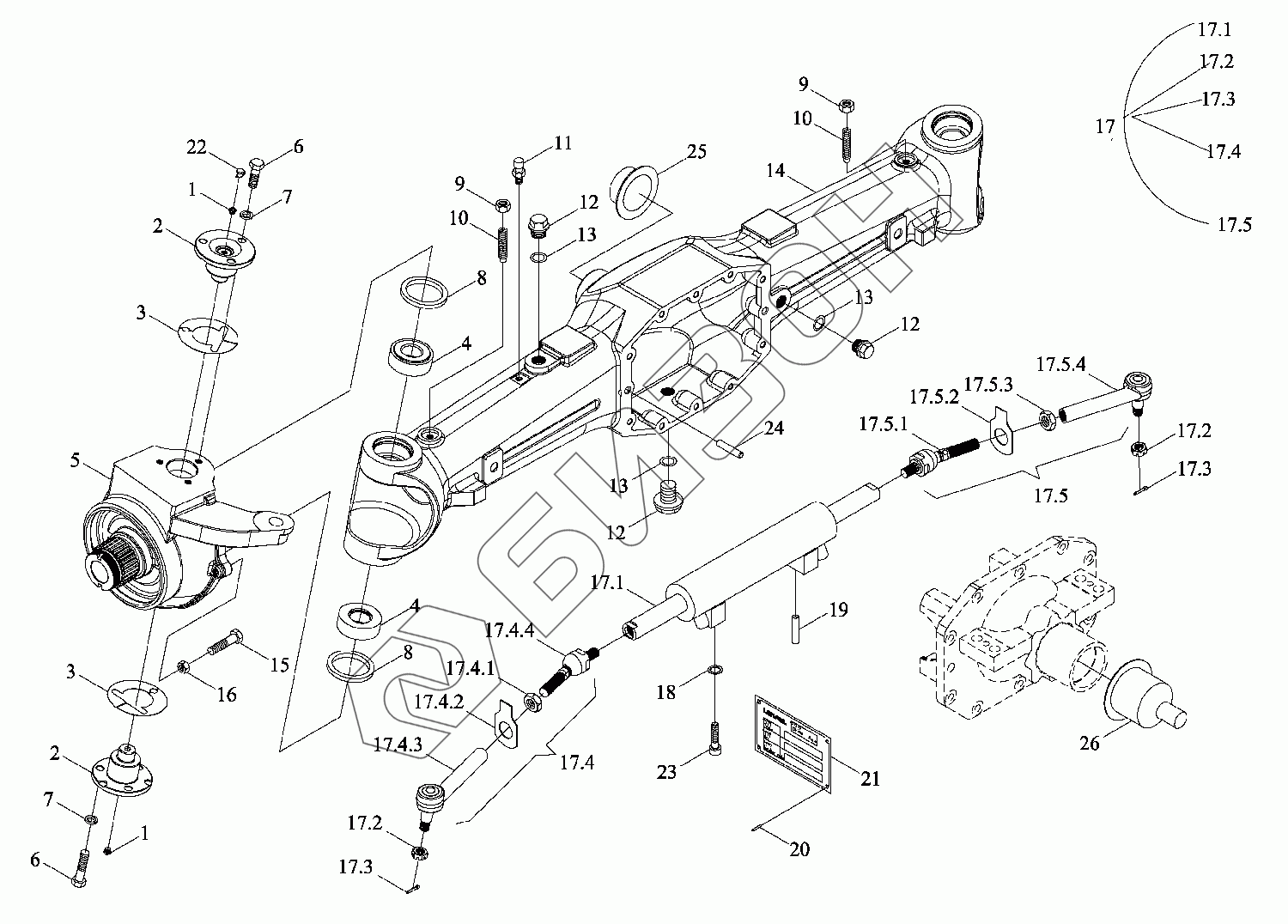

Графический каталог запасных частей к технике: LOVOL TD1SA904-050K. Передний ведущий мост 2
1
1
2
2
3
3
4
4
5
6
6
7
7
8
8
9
9
10
10
11
12
12
12
13
13
13
14
15
16
17
17.1
17.2
17.2
17.3
17.3
17.4
17.4.1
17.4.2
17.4.3
17.4.4
17.5
17.5.1
17.5.2
17.5.3
17.5.4
18
19
20
21
22
23
24
25
26
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | JBT7940.1-M10X1 | Пресс-масленка |
Загрузка ...
|
|
| 2 | TD904.311K.1-08 | Крышка нажимная |
Загрузка ...
|
|
| 3 | TD904.311K.1-10 | Прокладка регулировочная |
Загрузка ...
|
|
| 4 | TD904.311K.1-11 | Подшипник |
Загрузка ...
|
|
| 5 | TD904.311K.1-02 | Поворотная цапфа |
Загрузка ...
|
|
| 6 | GBT5786-M12X1.5X35-10.9-A9L | Болт с шестигранной головкой |
Загрузка ...
|
|
| 7 | GBT93-12-A0P | Шайба стандартная пружинная |
Загрузка ...
|
|
| 8 | TD904.311K.1-14 | Сальник рулевого механизма |
Загрузка ...
|
|
| 9 | GBT889.1-M12-10 | Гайки шестигранные стопорные с неметаллической вставкой, тип 1 |
Загрузка ...
|
|
| 10 | GBT72-M12X50-14H-A3L | Винты установочные с коническим концом и шлицем |
Загрузка ...
|
|
| 11 | TD904.311K.1.6 | Пробка вентиляционная |
Загрузка ...
|
|
| 12 | TD904.311K.1-13 | Пробка резьбовая |
Загрузка ...
|
|
| 13 | GBT3452.1-21.2X2.65G | Кольцо уплотнительное резиновое для гидропневматики |
Загрузка ...
|
|
| 14 | TD1C311010003K | Картер моста |
Загрузка ...
|
|
| 15 | GBT5783-M14X80-10.9-A3L | Болт с шестигранной головкой |
Загрузка ...
|
|
| 16 | GBT6170-M14-8-A3L | Гайка шестигранная |
Загрузка ...
|
|
| 17 | TD904.311K.1.2 | Цилиндр |
Загрузка ...
|
|
| 17.1 | TD904.311K.1.2-01 | Цилиндр рулевого управления |
Загрузка ...
|
|
| 17.2 | TD904.311K.1.2-02 | Гайка |
Загрузка ...
|
|
| 17.3 | GBT91-4X36-A3L | Шплинт |
Загрузка ...
|
|
| 17.4 | TC05311070008 | Тяга рулевая |
Загрузка ...
|
|
| 17.4.1 | TD904.311K.1.2-03 | Гайка |
Загрузка ...
|
|
| 17.4.2 | GBT854-24 | Кольцо прокладное |
Загрузка ...
|
|
| 17.4.3 | TD904.311K.1.2.1 | Тяга рулевая |
Загрузка ...
|
|
| 17.4.4 | TD904.311K.1.2.2 | Шарнир соединительный шаровой |
Загрузка ...
|
|
| 17.5 | TC05311070009 | Тяга рулевая |
Загрузка ...
|
|
| 17.5.1 | TD904.311K.1.2.2 | Шарнир соединительный шаровой |
Загрузка ...
|
|
| 17.5.2 | GBT854-24 | Кольцо прокладное |
Загрузка ...
|
|
| 17.5.3 | TD904.311K.1.2-03 | Гайка |
Загрузка ...
|
|
| 17.5.4 | TD904.311K.1.2.3 | Тяга рулевая |
Загрузка ...
|
|
| 18 | GBT861.1-16-O | Кольцо прокладное |
Загрузка ...
|
|
| 19 | GBT119.1-12m6X26-A3L | Штифт цилиндрический |
Загрузка ...
|
|
| 20 | GBT827-2.5X4-A3L | Заклёпка |
Загрузка ...
|
|
| 21 | 9F650-26B010004A0 | Табличка паспортная |
Загрузка ...
|
|
| 22 | TD800.311C.1-01 | Колпачок пылезащитный |
Загрузка ...
|
|
| 23 | GBT70.1-M16X35-10.9-A3L | Винт с цилиндрической головкой с внутренним шестигранником |
Загрузка ...
|
|
| 24 | GBT119.1-12m6X35-A3L | Штифт цилиндрический |
Загрузка ...
|
|
| 25 | TD904.311K.1-16 | Колпачок предохранительный |
Загрузка ...
|
|
| 26 | TD904.311K.1-17 | Колпачок предохранительный |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
