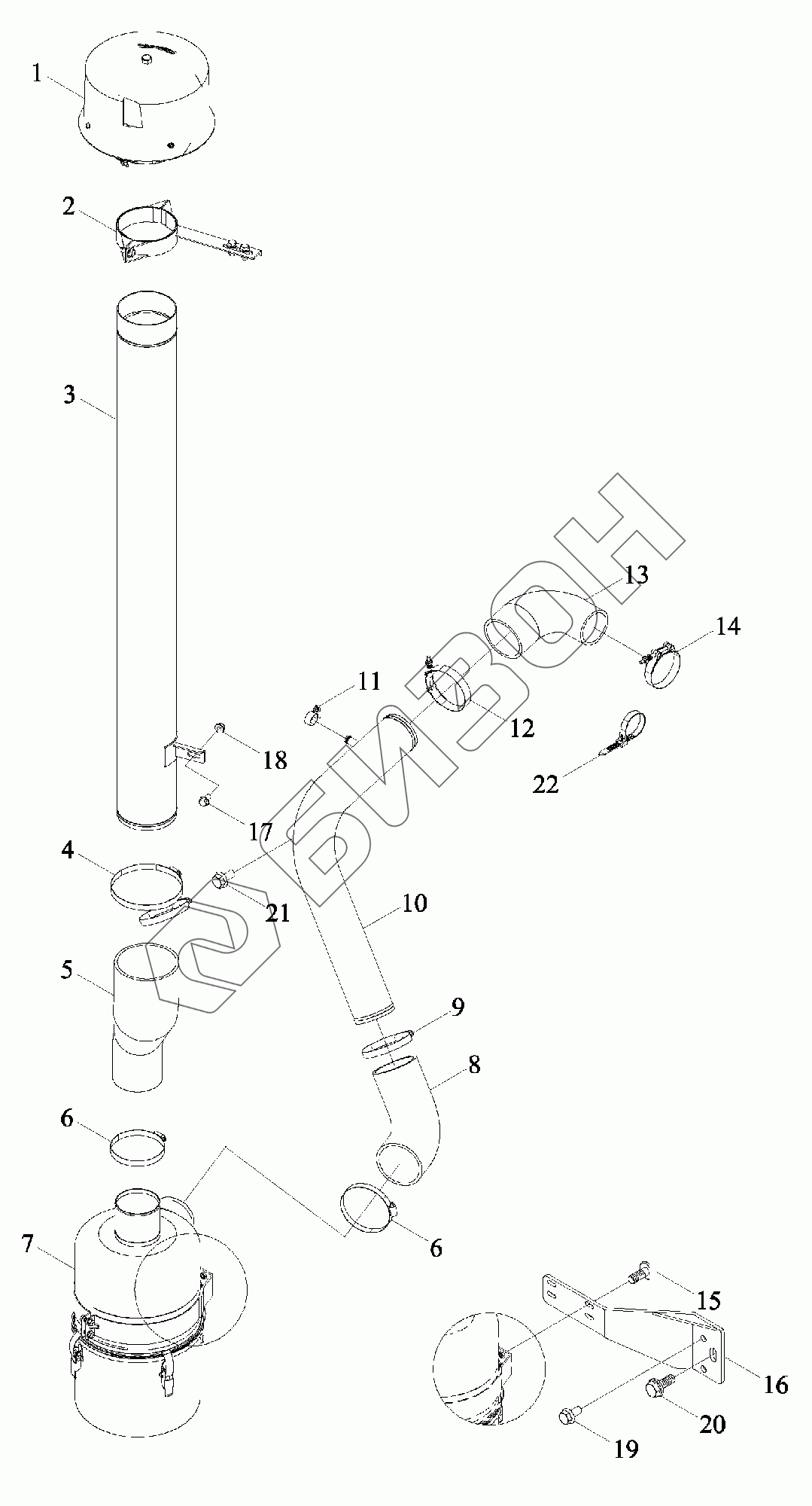

Графический каталог запасных частей к технике: LOVOL TD2SA1304-007K. Система фильтрации воздуха
1
2
3
4
5
6
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| TD2S110010000K | TD2S110010000K | Система фильтрации воздуха в сборе |
Загрузка ...
|
|
| 1 | TH02110010008 | Фильтр воздуха предварительный |
Загрузка ...
|
|
| 2 | TH02110010010 | Зажим трубный |
Загрузка ...
|
|
| 3 | TD2C110010001 | Труба впускная |
Загрузка ...
|
|
| 4 | Q676152 | Хомут для шланга с червячным приводом типа B |
Загрузка ...
|
|
| 5 | TC05110140003 | Шланг |
Загрузка ...
|
|
| 6 | Q676114 | Хомут шланга B-типа |
Загрузка ...
|
|
| 7 | TC05110140001 | Фильтр воздушный |
Загрузка ...
|
|
| 8 | TC05110180002 | Шланг |
Загрузка ...
|
|
| 9 | Q676108 | Хомут шланга B-типа |
Загрузка ...
|
|
| 10 | TC05110090016 | Трубка газоотводная |
Загрузка ...
|
|
| 11 | Q67627 | Хомут для шланга с червячным приводом типа B |
Загрузка ...
|
|
| 12 | SAEJ1508-SLTB94 | Рым-скоба |
Загрузка ...
|
|
| 13 | TD2S110010001K | Шланг резиновый |
Загрузка ...
|
|
| 14 | SAEJ1508-SLTB72 | Рым-скоба |
Загрузка ...
|
|
| 15 | GBT5789-M8X20-10.9-A2L | Болт с фланцем |
Загрузка ...
|
|
| 16 | TC05110140023 | Кронштейн |
Загрузка ...
|
|
| 17 | GBT5789-M10X20-10.9-A2L | Болт с фланцем |
Загрузка ...
|
|
| 18 | GBT6177.1-M10-8-A3L | Гайка с фланцем |
Загрузка ...
|
|
| 19 | GBT5789-M14X30-10.9-A2L | Болт с фланцем |
Загрузка ...
|
|
| 20 | GBT5789-M16X35-8.8-A3L | Болт с фланцем |
Загрузка ...
|
|
| 21 | GBT5789-M8X16-10.9-A2L | Болт с фланцем |
Загрузка ...
|
|
| 22 | Q67407400 | Лента стяжная |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
