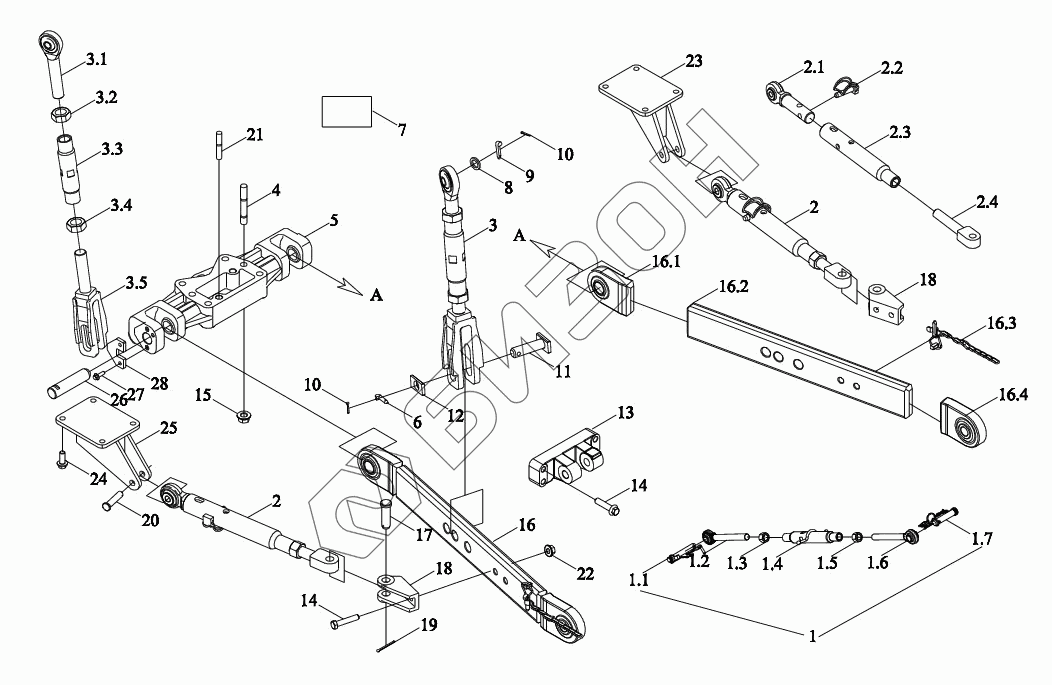

Графический каталог запасных частей к технике: LOVOL TD2SA1304-014K. Навеска
1
1.1
1.7
2
2
2.2
3
3
4
5
6
7
8
9
10
10
11
12
13
14
14
15
16
16
17
18
19
20
21
22
23
24
25
26
27
28
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| TM5D561010000K | TM5D561010000K | Подвеска в сборе |
Загрузка ...
|
|
| 1 | TC05561030008a | Тяга верхняя |
Загрузка ...
|
|
| 1.1 | TD800.56A.1.1 | Штифт соединительный |
Загрузка ...
|
|
| 1.7 | TG1204.56F.1a.6 | Штифт соединительный |
Загрузка ...
|
|
| 2 | TC05561050003 | Рычаг ограничительный |
Загрузка ...
|
|
| 2.2 | TC05561050009 | Штифт запирающий |
Загрузка ...
|
|
| 3 | TD2S561020008 | Раскос подъемный |
Загрузка ...
|
|
| 4 | GBT899-M16X65-10.9-A3L | Шпилька с двойной головкой |
Загрузка ...
|
|
| 5 | TG1204.56E-01 | Кронштейн рулевой тяги нижний |
Загрузка ...
|
|
| 6 | TD2S561010013 | Ось |
Загрузка ...
|
|
| 7 | TD2S561020023 | Маркировка |
Загрузка ...
|
|
| 8 | FT800.56A.262 | Шайба |
Загрузка ...
|
|
| 9 | TC05561010017 | Ось |
Загрузка ...
|
|
| 10 | GBT91-4X28-A3L | Шплинт |
Загрузка ...
|
|
| 11 | TD2S561010011 | Штифт соединительный |
Загрузка ...
|
|
| 12 | TG1204.56-05 | Плита предельная |
Загрузка ...
|
|
| 13 | TC05561030007 | Основание опорное |
Загрузка ...
|
|
| 14 | GBT5789-M16X70-10.9-A3L | Болт с фланцем |
Загрузка ...
|
|
| 15 | SPL6177.1-M16-F3 | Гайка с фланцем |
Загрузка ...
|
|
| 16 | TC05561050001 | Тяга нижняя |
Загрузка ...
|
|
| 17 | TG1204.56-07 | Штифт фиксирующий |
Загрузка ...
|
|
| 18 | TG1204.56-08 | Основание опорное |
Загрузка ...
|
|
| 19 | GBT91-5X50-A3L | Шплинт |
Загрузка ...
|
|
| 20 | TD2S561020027 | Штифт фиксирующий |
Загрузка ...
|
|
| 21 | GBT119.1-20m6X35-A3L | Штифт цилиндрический |
Загрузка ...
|
|
| 22 | SPL6177.1-M16-10-F3 | Гайка с фланцем |
Загрузка ...
|
|
| 23 | TD2S561020029 | Основание опорное |
Загрузка ...
|
|
| 24 | GBT5789-M16X45-10.9-A3L | Болт с фланцем |
Загрузка ...
|
|
| 25 | TD2S561020028 | Основание опорное |
Загрузка ...
|
|
| 26 | TG1204.56-02a | Вал |
Загрузка ...
|
|
| 27 | GBT5789-M10X30-10.9-A3L | Болт с фланцем |
Загрузка ...
|
|
| 28 | TG1204.56-03a | Плита стопорная |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
