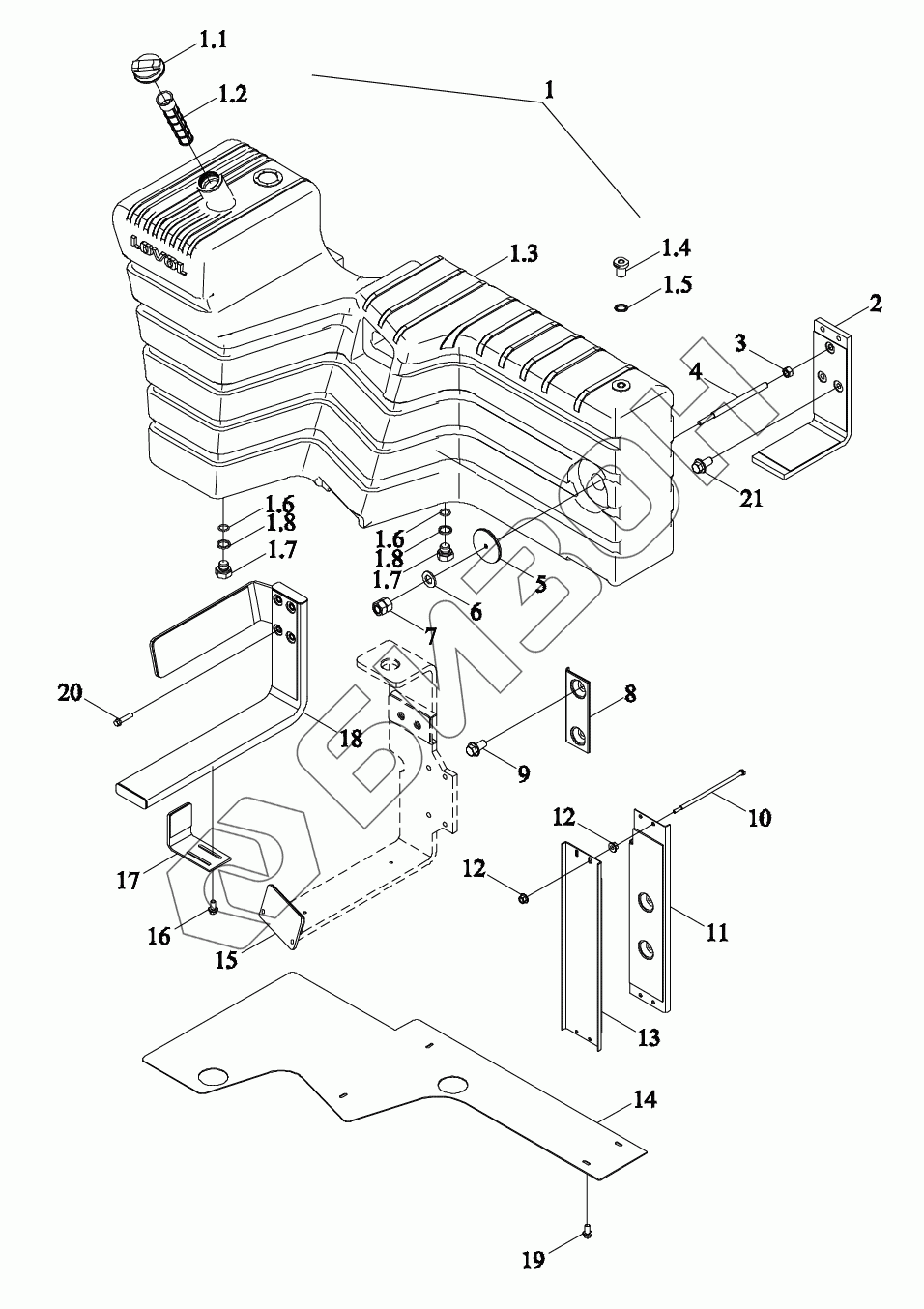

Графический каталог запасных частей к технике: LOVOL TM7N1A2604-002K. Монтажный блок топливного бака
1
1.1
1.2
1.3
1.4
1.5
1.6
1.6
1.7
1.7
1.8
1.8
2
3
4
5
6
7
8
9
10
11
12
12
13
14
15
16
17
18
19
20
21
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| TN1S501010000 | TN1S501010000 | Бак топливный с кронштейном в сборе |
Загрузка ...
|
|
| 1 | TN1S501010001 | Бак топливный в сборе |
Загрузка ...
|
|
| 1.1 | BZF0085-005 | Пробка топливного бака |
Загрузка ...
|
|
| 1.2 | TF1004.501.1-02 | Сетка фильтровальная |
Загрузка ...
|
|
| 1.3 | TK5010000100 | Корпус топливного бака |
Загрузка ...
|
|
| 1.4 | TN1S501010004 | Подставка трубы |
Загрузка ...
|
|
| 1.5 | JBT982-20 | Шайба комбинированная уплотнительная |
Загрузка ...
|
|
| 1.6 | TS09580010005 | Кольцо уплотнительное 13.3X2.2-M16X1.5 |
Загрузка ...
|
|
| 1.7 | TH1C501100006 | Болт |
Загрузка ...
|
|
| 1.8 | TH1C501100007 | Кольцо уплотнительное |
Загрузка ...
|
|
| 2 | TK5010001500 | Кронштейн |
Загрузка ...
|
|
| 3 | GBT6170-M20-8-A3L | Гайка шестигранная тип 1 |
Загрузка ...
|
|
| 4 | TK5010001600 | Болт |
Загрузка ...
|
|
| 5 | TK5010001400 | Кольцо стопорное |
Загрузка ...
|
|
| 6 | GBT97.1-14-A3L | Шайба плоская |
Загрузка ...
|
|
| 7 | GBT6170-M14-8-A3L | Гайка шестигранная |
Загрузка ...
|
|
| 8 | TK5010001800 | Щиток |
Загрузка ...
|
|
| 9 | GBT16674.1-M16X30-10.9-A3L | Болт с фланцем |
Загрузка ...
|
|
| 10 | TK5010002400 | Болт |
Загрузка ...
|
|
| 11 | TK5010001700 | Щиток |
Загрузка ...
|
|
| 12 | GBT6177.1-M10-8-A3L | Гайка с фланцем |
Загрузка ...
|
|
| 13 | TK5010002300 | Пластина защитная |
Загрузка ...
|
|
| 14 | TK5010000200 | Планка защитная |
Загрузка ...
|
|
| 15 | TK5010001300 | Плита предельная |
Загрузка ...
|
|
| 16 | GBT5789-M10X30-10.9-A3L | Болт с фланцем |
Загрузка ...
|
|
| 17 | TG4S501010019 | Плита ограничительная |
Загрузка ...
|
|
| 18 | TN1S501010005 | Кронштейн |
Загрузка ...
|
|
| 19 | GBT16674.1-M10X20-8.8-A3L | Болт шестигранный фланцевый |
Загрузка ...
|
|
| 20 | GBT16674.1-M14X60-10.9-A3L | Болт с фланцем |
Загрузка ...
|
|
| 21 | GBT16674.1-M16X45-10.9-A3L | Болт шестигранный фланцевый |
Загрузка ...
|
