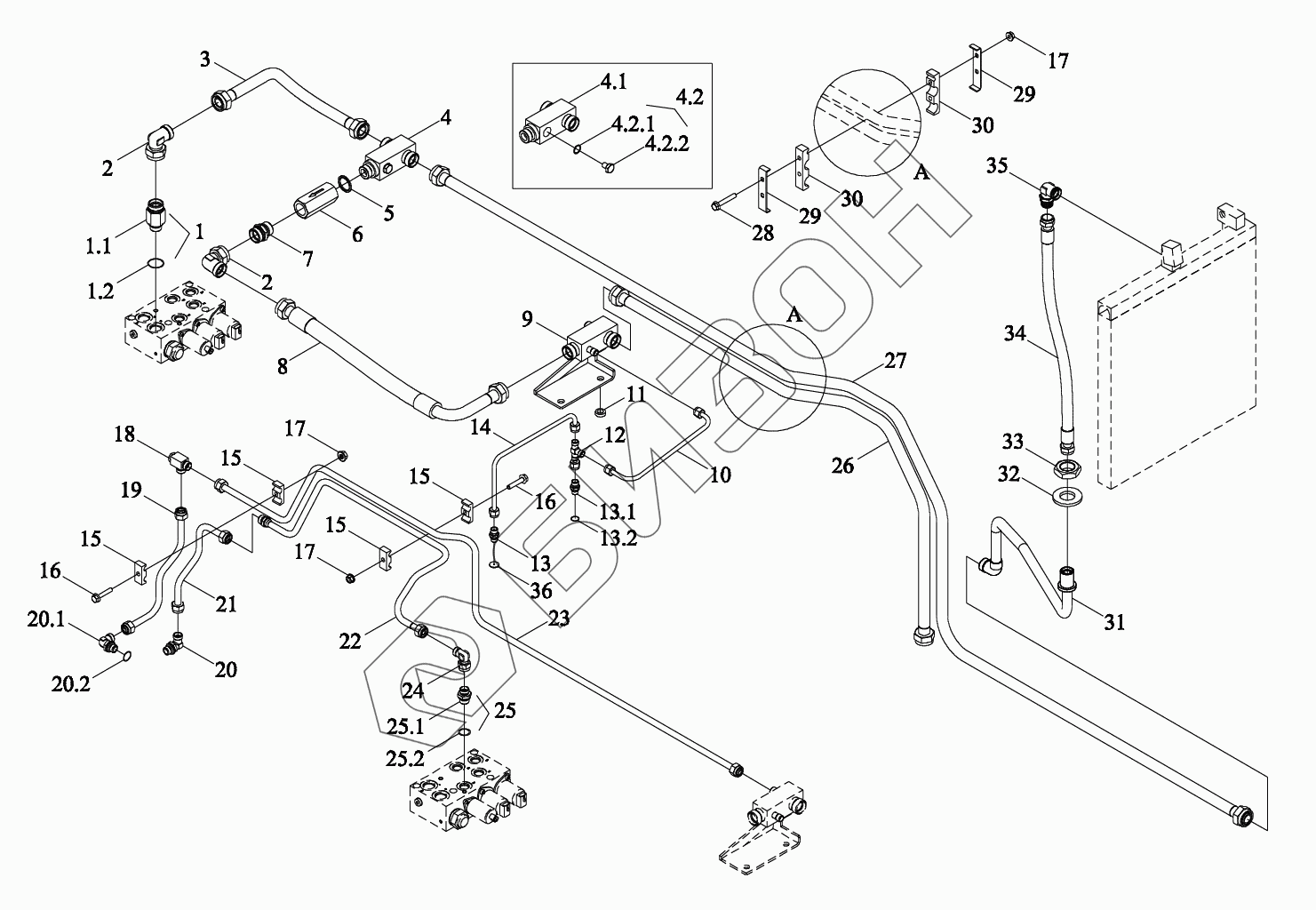

Графический каталог запасных частей к технике: LOVOL TM7N1A2604-002K. Трубопровод 2
1.1
1.2
2
2
3
4
4.1
4.2
4.2.1
4.2.2
5
6
7
8
9
10
11
12
13.1
13.2
14
15
15
15
15
16
16
17
17
17
18
19
20.1
20.2
21
22
23
24
25.1
25.2
26
27
28
29
29
30
30
31
32
33
34
35
36
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| TM7N403020000K | TM7N403020000K | Трубопровод |
Загрузка ...
|
|
| 1.1 | BZF0050.1-0600001 | Деталь переходная |
Загрузка ...
|
|
| 1.2 | TS09580010008 | Кольцо уплотнительное |
Загрузка ...
|
|
| 2 | GBT3754-L22 | Штуцер соединительный |
Загрузка ...
|
|
| 3 | TN1S403080030 | Труба отвода масла |
Загрузка ...
|
|
| 4 | TN1S403030006 | Штуцер |
Загрузка ...
|
|
| 4.1 | TK4030838000 | Блок клапанный |
Загрузка ...
|
|
| 4.2 | GV04701010035 | Ввёртыш |
Загрузка ...
|
|
| 4.2.1 | GV04701010037 | Прокладка герметическая |
Загрузка ...
|
|
| 4.2.2 | GV04701010036 | Ввёртыш |
Загрузка ...
|
|
| 5 | JBT982-27 | Шайба комбинированная уплотнительная |
Загрузка ...
|
|
| 6 | TK4030345000 | Клапан перепускной |
Загрузка ...
|
|
| 7 | BZF0050.2-013 | Штуцер проходной |
Загрузка ...
|
|
| 8 | TN1S403030002 | Шланг |
Загрузка ...
|
|
| 9 | TN1S403030007a | Блок клапанный |
Загрузка ...
|
|
| 10 | TK4031231000 | Маслопровод |
Загрузка ...
|
|
| 11 | BZF0001-041 | Кольцо прокладное |
Загрузка ...
|
|
| 12 | TK4030832000 | Маслопровод |
Загрузка ...
|
|
| 13.1 | TK4030300600 | Стык |
Загрузка ...
|
|
| 13.2 | TS09580010003 | Кольцо уплотнительное |
Загрузка ...
|
|
| 14 | TK4030833000 | Маслопровод |
Загрузка ...
|
|
| 15 | GF50C2.30.93-01 | Зажим трубный |
Загрузка ...
|
|
| 16 | GBT5789-M8X40-8.8-A2L | Болт с фланцем |
Загрузка ...
|
|
| 17 | GBT6177.1-M8-10-A2L | Гайка с фланцем |
Загрузка ...
|
|
| 18 | TN1S403030005 | Деталь переходная |
Загрузка ...
|
|
| 19 | TK4030329000 | Маслопровод |
Загрузка ...
|
|
| 20.1 | GBT3738-L12 | Стык |
Загрузка ...
|
|
| 20.2 | TS09580010005 | Кольцо уплотнительное 13.3X2.2-M16X1.5 |
Загрузка ...
|
|
| 21 | TN1S403100013 | Маслопровод |
Загрузка ...
|
|
| 22 | TN1S403080032 | Маслопровод |
Загрузка ...
|
|
| 23 | TK4031228000 | Маслопровод |
Загрузка ...
|
|
| 24 | GBT3754-L12 | Штуцер соединительный |
Загрузка ...
|
|
| 25.1 | TG1654.402B-03 | Штуцер переходной L12-M18X1.5 |
Загрузка ...
|
|
| 25.2 | TS09580010006 | Кольцо уплотнительное |
Загрузка ...
|
|
| 26 | TK4031227000 | Маслопровод |
Загрузка ...
|
|
| 27 | TK4031235000 | Маслопровод |
Загрузка ...
|
|
| 28 | GBT5789-M8X50-8.8-A2L | Болт с фланцем |
Загрузка ...
|
|
| 29 | TK4030306100 | Накладка |
Загрузка ...
|
|
| 30 | TK4030301400 | Зажим трубный |
Загрузка ...
|
|
| 31 | TM7N403020003K | Труба подачи масла |
Загрузка ...
|
|
| 32 | GBT97.1-30-A3L | Шайба плоская |
Загрузка ...
|
|
| 33 | GBT6173-M30X2-05-A3L | Гайка шестигранная тонкая |
Загрузка ...
|
|
| 34 | TM7N403020002K | Шланг |
Загрузка ...
|
|
| 35 | TG1454.402J.2 | Уголок |
Загрузка ...
|
|
| 36 | TK4030306800 | Плита |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
