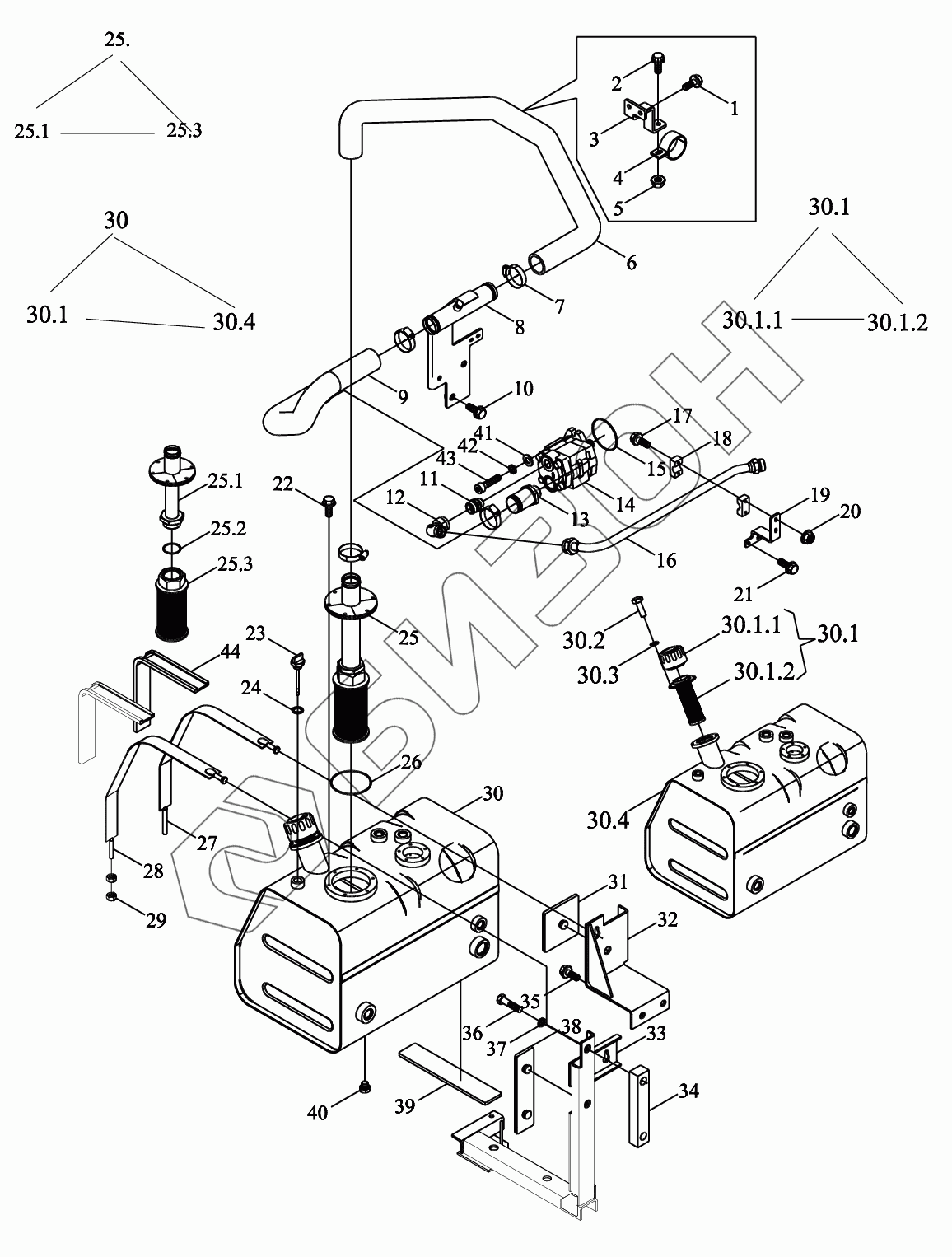

Графический каталог запасных частей к технике: LOVOL TR2SA2004-002K. Гидросистема
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
25
25.1
25.2
25.3
26
27
28
29
30
30.1
30.1
30.1.1
30.1.2
30.2
30.3
30.4
31
32
33
34
35
36
37
38
39
40
41
42
43
44
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| TR2S581010000K | TR2S581010000K | Масляный фильтр маслопровода масляного насоса в сборе |
Загрузка ...
|
|
| 1 | GBT16674.1-M10X20-8.8-A2L | Болт с фланцем |
Загрузка ...
|
|
| 2 | GBT16674.1-M10X30-8.8-A2L | Болт с фланцем |
Загрузка ...
|
|
| 3 | TR2S581010005K | Кронштейн |
Загрузка ...
|
|
| 4 | TG4S581010009 | Скоба крепёжная |
Загрузка ...
|
|
| 5 | GBT6177.1-M10-8-A3L | Гайка с фланцем |
Загрузка ...
|
|
| 6 | TG4S581010001 | Шланг всасывания масла |
Загрузка ...
|
|
| 7 | Q67657 | Хомут шланга B-типа |
Загрузка ...
|
|
| 8 | TR2S581010001K | Маслопровод |
Загрузка ...
|
|
| 9 | TR2S581010003K | Шланг всасывания масла |
Загрузка ...
|
|
| 10 | GBT16674.1-M10X40-8.8-A2L | Болт с фланцем |
Загрузка ...
|
|
| 11 | TG4S582010080 | Штуцер проходной |
Загрузка ...
|
|
| 12 | GBT3754-S25 | Штуцер соединительный |
Загрузка ...
|
|
| 13 | TG3S581010008 | Штуцер проходной M33x2-45 |
Загрузка ...
|
|
| 14 | GKV2701100002 | Насос шестеренчатый |
Загрузка ...
|
|
| 15 | GBT3452.1-82.5X2.65G | Кольцо уплотнительное резиновое для гидропневматики |
Загрузка ...
|
|
| 16 | TG4S581010002a | Маслопровод |
Загрузка ...
|
|
| 17 | GBT16674.1-M6X50-8.8-A2L | Болт с фланцем |
Загрузка ...
|
|
| 18 | TG4S582010078 | Зажим трубный -25 |
Загрузка ...
|
|
| 19 | TG4S581010017 | Кронштейн струбцины трубы |
Загрузка ...
|
|
| 20 | GBT6177.1-M6-8-A2L | Гайка с фланцем |
Загрузка ...
|
|
| 21 | GBT5789-M8X16-8.8-A2L | Болт с фланцем |
Загрузка ...
|
|
| 22 | GBT16674.1-M6X20-8.8-A2L | Болт с фланцем |
Загрузка ...
|
|
| 23 | TG1854.581C.8 | Маслоизмеритель |
Загрузка ...
|
|
| 24 | JBT982-20 | Шайба комбинированная уплотнительная |
Загрузка ...
|
|
| 25 | TG3S581010012 | Маслопровод |
Загрузка ...
|
|
| 25.1 | TG3S581010014 | Труба |
Загрузка ...
|
|
| 25.2 | TS09580010013 | Кольцо уплотнительное |
Загрузка ...
|
|
| 25.3 | TS08581020019 | Фильтроэлемент |
Загрузка ...
|
|
| 26 | GBT3452.1-97.5X2.65G | Кольцо уплотнительное резиновое для гидропневматики |
Загрузка ...
|
|
| 27 | TG1854.581C.7 | Хомут гибкий |
Загрузка ...
|
|
| 28 | TG1854.581C.6 | Хомут гибкий |
Загрузка ...
|
|
| 29 | GBT6170-M10-8-A3L | Гайка шестигранная тип 1 |
Загрузка ...
|
|
| 30 | TS08581020020 | Гидравлический маслобак |
Загрузка ...
|
|
| 30.1 | GE20F12.24.1.1 | Фильтр воздушный |
Загрузка ...
|
|
| 30.1.1 | GE20F12.24.1.1-01 | Крышка топливного бака |
Загрузка ...
|
|
| 30.1.2 | GE20F12.24.1.1-02 | Сетка фильтровальная |
Загрузка ...
|
|
| 30.2 | GBT5783-M4X12-8.8-A2L | Болт с шестигранной головкой |
Загрузка ...
|
|
| 30.3 | GBT93-4-A3L | Гровер |
Загрузка ...
|
|
| 30.4 | TS08581020011a | Корпус бака |
Загрузка ...
|
|
| 31 | TG1854.581C-03 | Подушка |
Загрузка ...
|
|
| 32 | TG4S581010005 | Плита ограничительная |
Загрузка ...
|
|
| 33 | TG1854.581C.4 | Кронштейн упорный |
Загрузка ...
|
|
| 34 | TG4S581010006 | Плита пусковой площадки |
Загрузка ...
|
|
| 35 | GBT5789-M16X50-10.9-A3L | Болт с фланцем |
Загрузка ...
|
|
| 36 | GBT5782-M20X100-10.9-A9L | Болт с шестигранной головкой |
Загрузка ...
|
|
| 37 | GBT93-20-A3L | Гровер |
Загрузка ...
|
|
| 38 | TA700.501-03 | Подушка |
Загрузка ...
|
|
| 39 | TG1854.581C-05 | Подушка |
Загрузка ...
|
|
| 40 | TS08581020021 | Ввёртыш |
Загрузка ...
|
|
| 41 | GBT97.1-10-A3L | Шайба плоская |
Загрузка ...
|
|
| 42 | GBT93-10-A3L | Гровер |
Загрузка ...
|
|
| 43 | GBT70.1-M10X35-8.8-A3L | Винт с цилиндрической головкой и внутренним шестигранником |
Загрузка ...
|
|
| 44 | FT800A.50.209 | Лента резиновая |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
