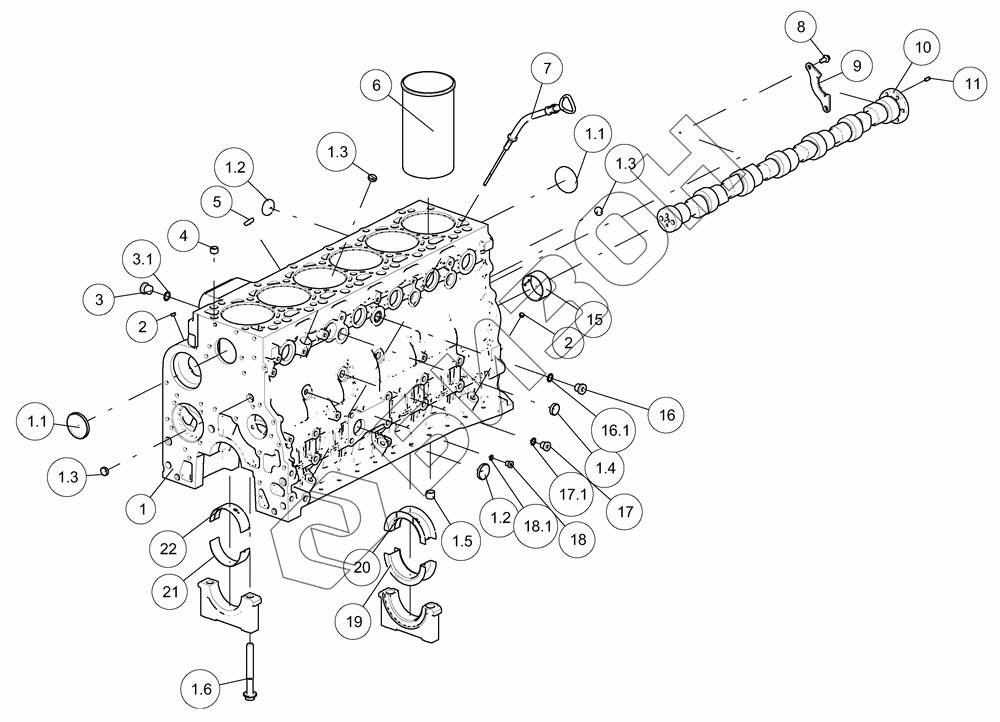

Графический каталог запасных частей к технике: LOVOL TR2SA2204-001K. Блок двигателя и распредвал
1
1.1
1.1
1.2
1.2
1.3
1.3
1.3
1.4
1.5
1.6
2
2
3
3.1
4
5
6
7
8
9
10
11
15
16
16.1
17
17.1
18
18.1
19
20
21
22
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| SC7H220.2G2-H5151 | SC7H220.2G2-H5151 | Двигатель в сборе |
Загрузка ...
|
|
| TR2S100010000K | TR2S100010000K | Двигатель в сборе |
Загрузка ...
|
|
| 1 | S00000944 | Блок цилиндров |
Загрузка ...
|
|
| 1.1 | S00066666 | Заглушка D58 |
Загрузка ...
|
|
| 1.2 | D04-167-01A | Заглушка D35 |
Загрузка ...
|
|
| 1.3 | S00003875 | Заглушка D18 |
Загрузка ...
|
|
| 1.4 | D04-308-01 | Заглушка |
Загрузка ...
|
|
| 1.5 | D02A-322-40 | Втулка позиционирующая |
Загрузка ...
|
|
| 1.6 | S00003466 | Болты крышек коренных подшипников |
Загрузка ...
|
|
| 2 | S00018740 | Заглушка D9.65 |
Загрузка ...
|
|
| 3 | S00004822 | Ввёртыш |
Загрузка ...
|
|
| 3.1 | S00004824 | Кольцо уплотнительное |
Загрузка ...
|
|
| 4 | S00000950 | Штифт направляющий |
Загрузка ...
|
|
| 5 | D02A-127-01 | Заглушка D22 |
Загрузка ...
|
|
| 6 | S00001197 | Гильза цилиндра |
Загрузка ...
|
|
| 6.1 | S00008938 | Гильза цилиндра-белая |
Загрузка ...
|
|
| 6.2 | S00008939 | Гильза цилиндра-черная |
Загрузка ...
|
|
| 7 | S00026742 | Компоненты щупа и трубки щупа |
Загрузка ...
|
|
| 8 | B00004896 | Болт с фланцем |
Загрузка ...
|
|
| 9 | S00002899 | Пластина упорная распредвала |
Загрузка ...
|
|
| 10 | S00006207 | Вал распределительный |
Загрузка ...
|
|
| 11 | B00000121 | Штифты цилиндрические |
Загрузка ...
|
|
| 15 | S00004367 | Втулка распредвала |
Загрузка ...
|
|
| 16 | S00004809 | Ввёртыш |
Загрузка ...
|
|
| 16.1 | S00004811 | Кольцо уплотнительное |
Загрузка ...
|
|
| 17 | S00004818 | Ввёртыш |
Загрузка ...
|
|
| 17.1 | S00004814 | Кольцо уплотнительное |
Загрузка ...
|
|
| 18 | S00004815 | Ввёртыш |
Загрузка ...
|
|
| 18.1 | S00004817 | Кольцо уплотнительное |
Загрузка ...
|
|
| 19 | S00018444 | Подшипник скольжения коленвала нижний |
Загрузка ...
|
|
| 20 | S00004364 | Подшипник скольжения коленвала верхний |
Загрузка ...
|
|
| 21 | S00004363 | Вкладыш коренной нижний |
Загрузка ...
|
|
| 22 | S00004362 | Вкладыш коренной верхний |
Загрузка ...
|
