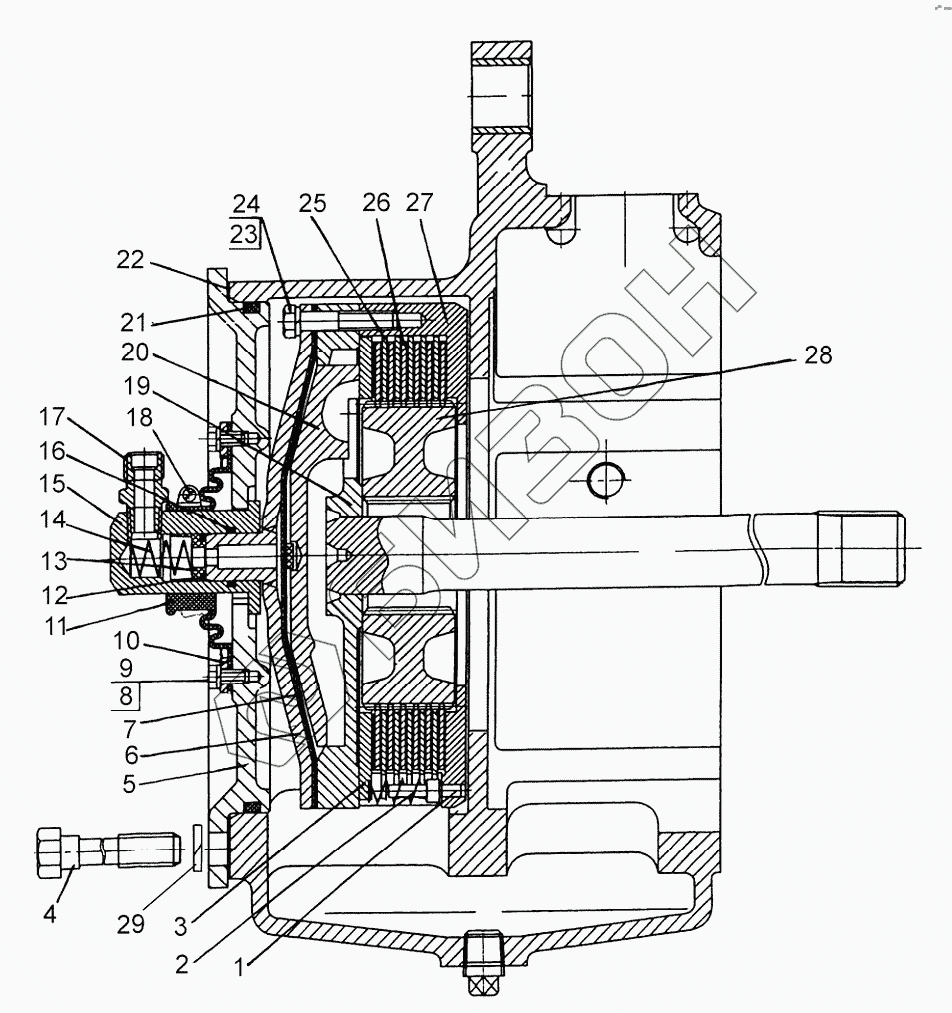

Графический каталог запасных частей к технике: МТЗ 1220.5. Механизм блокировки дифференциала «мокрого» типа
1
2
3
3
3
3
3
3
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
18
19
20
21
22
23
24
25
26
27
28
29
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1221М-2409050 | 1221М-2409050 | Переходник |
Загрузка ...
|
|
| 80М-2409010 | 80М-2409010 | Муфта блокировки |
Загрузка ...
|
|
| 1 | 80М-2409002 | Палец |
Загрузка ...
|
|
| 2 | 50-1702148-А | Пружина фиксатора |
Загрузка ...
|
|
| 3 | 80М-2409028 | Диск отжимной |
Загрузка ...
|
|
| 3 | 80М-2409028-01 | Диск отжимной |
Загрузка ...
|
|
| 3 | 80М-2409028-02 | Диск отжимной |
Загрузка ...
|
|
| 3 | 80М-2409028-03 | Диск отжимной |
Загрузка ...
|
|
| 3 | 80М-2409028-04 | Диск отжимной |
Загрузка ...
|
|
| 3 | 80М-2409028-05 | Диск отжимной |
Загрузка ...
|
|
| 3 | 80М-2409028-06 | Диск отжимной |
Загрузка ...
|
|
| 4 | 1221М-3502039 | Болт |
Загрузка ...
|
|
| 5 | 1221М-2409034 | Крышка |
Загрузка ...
|
|
| 6 | 70-2409030-Б | Крышка диафрагмы |
Загрузка ...
|
|
| 7 | 70-2409021 | Диафрагма |
Загрузка ...
|
|
| 8 | М6-6gx12.88.35.019 | Болт |
Загрузка ...
|
|
| 9 | 6Т | Шайба |
Загрузка ...
|
|
| 10 | 80М-2409037 | Кольцо |
Загрузка ...
|
|
| 11 | 80М-2409036 | Уплотнитель |
Загрузка ...
|
|
| 12 | 70-2409033-Б | Кольцо |
Загрузка ...
|
|
| 13 | 70-2409027-А | Втулка |
Загрузка ...
|
|
| 14 | 54-06-448-А | Пружина |
Загрузка ...
|
|
| 15 | 70-2409026-Б | Переходник |
Загрузка ...
|
|
| 16 | 020-025-30-1-4 | Кольцо |
Загрузка ...
|
|
| 17 | 70-2409037 | Штуцер |
Загрузка ...
|
|
| 18 | 35-50/971 | Хомут с червячной резьбой 35-50 |
Загрузка ...
|
|
| 18 | 32-50/9-C6W | Хомут NORMA TORRO |
Загрузка ...
|
|
| 19 | 70-2409020-02 | Вал блокировочный |
Загрузка ...
|
|
| 20 | 80М-2409018 | Диск нажимной |
Загрузка ...
|
|
| 21 | 205-215-58-2-2 | Кольцо |
Загрузка ...
|
|
| 22 | 1221М-2409051 | Прокладка |
Загрузка ...
|
|
| 23 | М8-6gx40.88.35.019 | Болт |
Загрузка ...
|
|
| 24 | 8Т | Шайба |
Загрузка ...
|
|
| 25 | 80М-2409016 | Диск промежуточный |
Загрузка ...
|
|
| 26 | 2522-1802035-А | Диск ведущий |
Загрузка ...
|
|
| 27 | 80М-2409015 | Корпус муфты |
Загрузка ...
|
|
| 28 | 80М-2409001 | Ступица |
Загрузка ...
|
|
| 29 | 14.ОТ | Шайба |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
