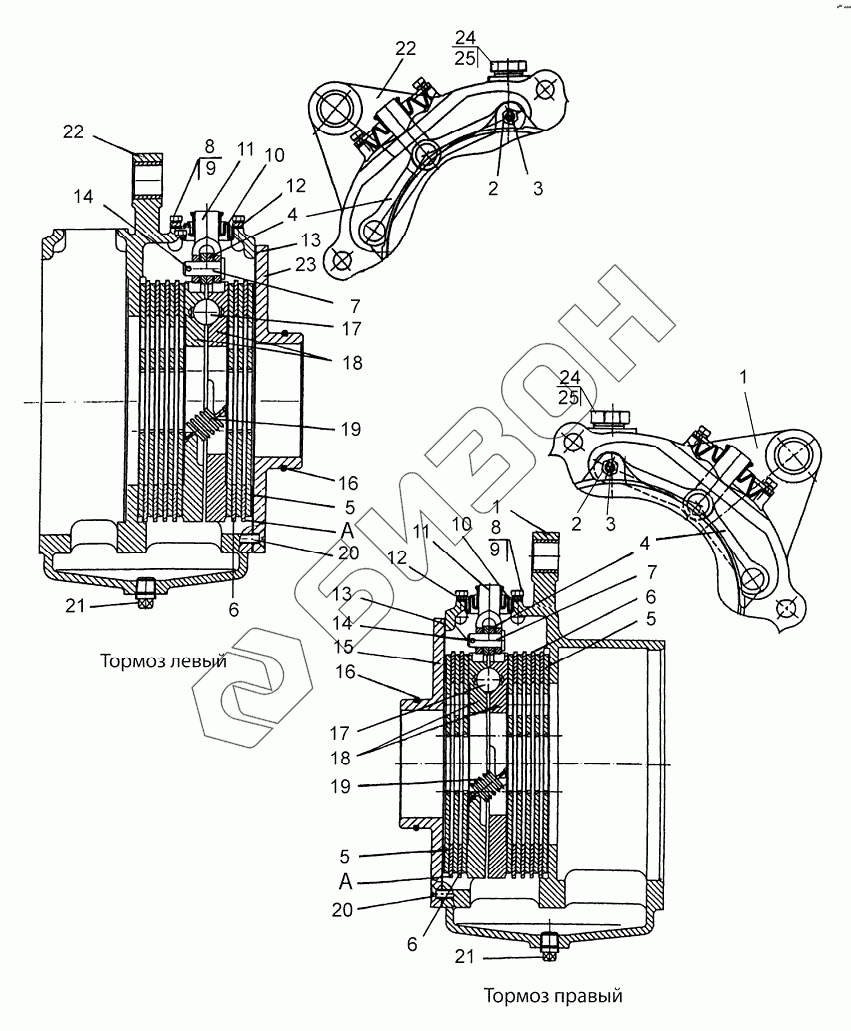

Графический каталог запасных частей к технике: МТЗ 922.5. Тормоза рабочие «мокрого» типа
1
1
2
2
3
3
4
4
5
5
5
6
6
6
6
6
6
6
6
6
6
6
6
6
6
6
6
7
7
8
8
9
9
10
10
11
11
12
12
13
13
14
14
15
16
16
17
17
18
18
19
19
20
20
21
21
22
22
23
24
24
25
25
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1221М-3502020-01 | 1221М-3502020-01 | Тормоз правый |
Загрузка ...
|
|
| 1221М-3502010-01 | 1221М-3502010-01 | Тормоз левый |
Загрузка ...
|
|
| 85-3502030-01 | 85-3502030-01 | Диски нажимные |
Загрузка ...
|
|
| 1 | 1221М-2409035-01 | Корпус правый |
Загрузка ...
|
|
| 2 | М8-6Н.6.019 | Гайка |
Загрузка ...
|
|
| 3 | 50-3502198 | Палец |
Загрузка ...
|
|
| 4 | 85-3502196 | Тяга |
Загрузка ...
|
|
| 5 | 1522-3502015-07 | Диск |
Загрузка ...
|
|
| 6 | 80М-3502037 | Диск промежуточный |
Загрузка ...
|
|
| 6 | 80М-3502037-01 | Диск промежуточный |
Загрузка ...
|
|
| 6 | 80М-3502037-02 | Диск промежуточный |
Загрузка ...
|
|
| 6 | 80М-3502037-03 | Диск промежуточный |
Загрузка ...
|
|
| 6 | 80М-3502037-04 | Диск промежуточный |
Загрузка ...
|
|
| 6 | 80М-3502037-05 | Диск промежуточный |
Загрузка ...
|
|
| 6 | 80М-3502037-06 | Диск промежуточный |
Загрузка ...
|
|
| 6 | 80М-3502037-07 | Диск промежуточный |
Загрузка ...
|
|
| 7 | 12х32 | Палец |
Загрузка ...
|
|
| 8 | М6-6gx12.88.35.019 | Болт |
Загрузка ...
|
|
| 9 | Шайба6Т | Шайба |
Загрузка ...
|
|
| 10 | 80М-3502202 | Чехол |
Загрузка ...
|
|
| 11 | 50-3502203 | Вилка |
Загрузка ...
|
|
| 12 | 80М-3502204 | Пластина |
Загрузка ...
|
|
| 13 | 1221М-3502051 | Прокладка |
Загрузка ...
|
|
| 14 | 3,2х18.019 | Шплинт |
Загрузка ...
|
|
| 15 | 1221М-2407059-01 | Крышка стакана |
Загрузка ...
|
|
| 16 | ЦС110-1414045-4 | Кольцо |
Загрузка ...
|
|
| 17 | 22,225-100 | Шарик |
Загрузка ...
|
|
| 18 | 85-3502036-01 | Диск нажимной |
Загрузка ...
|
|
| 19 | 77.38.163 | Пружина |
Загрузка ...
|
|
| 20 | В.М8-6gх25.58.019 | Винт |
Загрузка ...
|
|
| 21 | ПККГ3,8” | Пробка |
Загрузка ...
|
|
| 22 | 1221М-3502035-01 | Корпус |
Загрузка ...
|
|
| 23 | 1221М-2407059 | Крышка стакана |
Загрузка ...
|
|
| 24 | 1221-1802091 | Пробка резьбовая |
Загрузка ...
|
|
| 25 | Д18-055-А | Шайба |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
