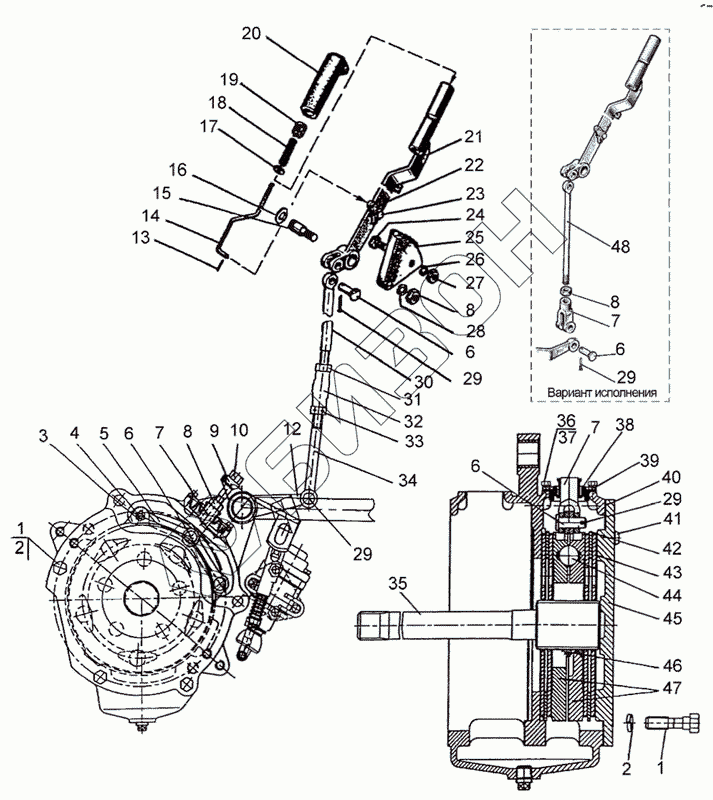

Графический каталог запасных частей к технике: МТЗ-826. Тормоз стояночно-запасной, управление стояночно-запасным тормозом (для «мокрых» тормозов)
1
1
2
2
3
4
5
6
6
6
6
7
7
7
8
8
8
9
10
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
29
29
29
30
31
32
33
34
35
36
37
38
39
40
41
42
42
42
42
42
42
42
42
43
44
45
46
47
47
48
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 952М-35071402 | 952М-35071402 | Тяга |
Загрузка ...
|
|
| 952М-3507040 | 952М-3507040 | Тяга |
Загрузка ...
|
|
| 70-3503080 | 70-3503080 | Тяга тормоза |
Загрузка ...
|
|
| 85-3507120-01 | 85-3507120-01 | Рычаг |
Загрузка ...
|
|
| 1 | 1221М-3502039-01 | Болт |
Загрузка ...
|
|
| 2 | 14 ОТ | Шайба |
Загрузка ...
|
|
| 3 | М8-6Н.6.019 | Гайка |
Загрузка ...
|
|
| 4 | 50-3502198 | Палец |
Загрузка ...
|
|
| 5 | 85-3502196 | Тяга |
Загрузка ...
|
|
| 6 | 12x32 | Палец |
Загрузка ...
|
|
| 7 | 50-3502203 | Вилка |
Загрузка ...
|
|
| 8 | М12x1,25-61-1.6.019 | Гайка |
Загрузка ...
|
|
| 9 | 70-3503018 | Шайба |
Загрузка ...
|
|
| 10 | 70-3503019 | Болт |
Загрузка ...
|
|
| 12 | 1221М-3507060 | Рычаг |
Загрузка ...
|
|
| 13 | 2x12.019 | Шплинт |
Загрузка ...
|
|
| 14 | 70-3507122-01 | Тяга |
Загрузка ...
|
|
| 15 | 70-3507132-Б-01 | Ось |
Загрузка ...
|
|
| 16 | С15 | Кольцо |
Загрузка ...
|
|
| 17 | С 5.01.019 | Шайба |
Загрузка ...
|
|
| 18 | 55-17-27 | Пружина |
Загрузка ...
|
|
| 19 | А13.19.002 | Кнопка |
Загрузка ...
|
|
| 20 | А13.19.001-А | Рукоятка |
Загрузка ...
|
|
| 21 | 85-3507130-01 | Рычаг |
Загрузка ...
|
|
| 22 | 50-1606026 | Защелка |
Загрузка ...
|
|
| 23 | 70-3507024 | Ось |
Загрузка ...
|
|
| 24 | M10-6gx35.88.35.019 | Болт |
Загрузка ...
|
|
| 25 | 70-3507021-Б | Сектор |
Загрузка ...
|
|
| 26 | 10 ОТ | Шайба |
Загрузка ...
|
|
| 27 | М10-6Н.6.019 | Гайка |
Загрузка ...
|
|
| 28 | 12 ОТ | Шайба |
Загрузка ...
|
|
| 29 | 3,2x18.019 | Шплинт |
Загрузка ...
|
|
| 30 | 952М-3507041 | Тяга |
Загрузка ...
|
|
| 31 | М12-6Н.6.019 | Гайка |
Загрузка ...
|
|
| 32 | Р50-4616040 | Муфта |
Загрузка ...
|
|
| 33 | Р50-4616038 | Гайка |
Загрузка ...
|
|
| 34 | 952М-3507240 | Тяга |
Загрузка ...
|
|
| 35 | 1221М-3504055 | Вал |
Загрузка ...
|
|
| 36 | M6-6gx12.88.35.019 | Болт |
Загрузка ...
|
|
| 37 | 6T | Шайба |
Загрузка ...
|
|
| 38 | 80М-3502202 | Чехол |
Загрузка ...
|
|
| 39 | 80М-3502204 | Пластина |
Загрузка ...
|
|
| 40 | 1221М-3502051 | Прокладка |
Загрузка ...
|
|
| 41 | 50-1601352 | Штифт |
Загрузка ...
|
|
| 42 | 80М-3502037 | Диск промежуточный |
Загрузка ...
|
|
| 42 | 80М-3502037-01 | Диск промежуточный |
Загрузка ...
|
|
| 42 | 80М-3502037-02 | Диск промежуточный |
Загрузка ...
|
|
| 42 | 80М-3502037-03 | Диск промежуточный |
Загрузка ...
|
|
| 42 | 80М-3502037-04 | Диск промежуточный |
Загрузка ...
|
|
| 42 | 80М-3502037-05 | Диск промежуточный |
Загрузка ...
|
|
| 42 | 80М-3502037-06 | Диск промежуточный |
Загрузка ...
|
|
| 42 | 80М-3502037-07 | Диск промежуточный |
Загрузка ...
|
|
| 43 | 1522-3502015-07 | Диск |
Загрузка ...
|
|
| 44 | 22,225-100 | Шарик |
Загрузка ...
|
|
| 45 | 1221М-3502034 | Крышка |
Загрузка ...
|
|
| 46 | 77.38.163 | Пружина |
Загрузка ...
|
|
| 47 | 85-3502030-01 | Диски нажимные |
Загрузка ...
|
|
| 47 | 85-3502036-01 | Диск нажимной |
Загрузка ...
|
|
| 48 | 952М-3507141 | Тяга |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
