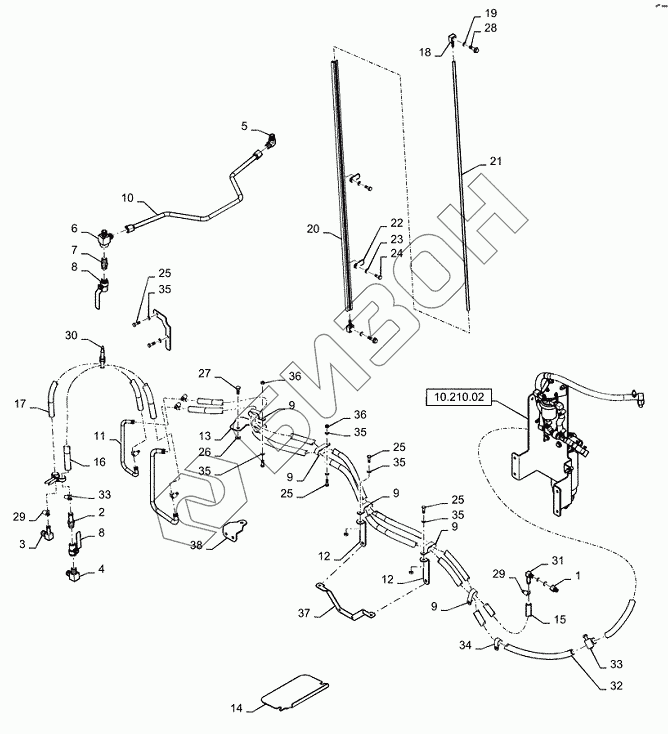

Графический каталог запасных частей к технике: New Holland Трактор T9.505 (часть 1). (10.214.01(02)) - FUEL LINES -13L - T9.450, T9.505 AND T9.560
1
2
3
4
5
6
7
8
8
9
9
9
9
9
10
11
12
12
13
14
15
16
17
18
19
20
21
22
23
24
25
25
25
25
26
27
28
29
29
30
31
32
33
33
34
35
35
35
35
35
36
36
37
38
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 86990397 | Fitting |
Загрузка ...
|
|
| 2 | 217-153 | Fitting |
Загрузка ...
|
|
| 3 | 217-335 | Fitting |
Загрузка ...
|
|
| 4 | 217-1226 | Elbow |
Загрузка ...
|
|
| 5 | 218-485 | Elbow |
Загрузка ...
|
|
| 6 | 31-1000 | Tee |
Загрузка ...
|
|
| 7 | 217-1072 | Hyd connector |
Загрузка ...
|
|
| 8 | 435446A1 | VALVE |
Загрузка ...
|
|
| 9 | R54363 | CLAMP |
Загрузка ...
|
|
| 10 | 84359547 | Tube |
Загрузка ...
|
|
| 11 | 84197933 | Fuel tube |
Загрузка ...
|
|
| 12 | 84306773 | Bracket |
Загрузка ...
|
|
| 13 | 84306775 | Bracket |
Загрузка ...
|
|
| 14 | 84216361 | Bracket |
Загрузка ...
|
|
| 15 | 31-1730 | Hose |
Загрузка ...
|
|
| 16 | 84365674 | Fuel hose |
Загрузка ...
|
|
| 17 | 8500164 | Hose |
Загрузка ...
|
|
| 18 | 352767A1 | CONNECTOR |
Загрузка ...
|
|
| 19 | 337248A1 | O-RING |
Загрузка ...
|
|
| 20 | 84197976 | Channel |
Загрузка ...
|
|
| 21 | 337240A1 | HOSE |
Загрузка ...
|
|
| 22 | 402800A1 | BRACKET |
Загрузка ...
|
|
| 23 | 895-11006 | WASHER |
Загрузка ...
|
|
| 24 | 627-6016 | Bolt |
Загрузка ...
|
|
| 25 | 627-8025 | Bolt |
Загрузка ...
|
|
| 26 | 895-11010 | Washer |
Загрузка ...
|
|
| 27 | 627-10025 | Bolt |
Загрузка ...
|
|
| 28 | 844-10035 | Bolt |
Загрузка ...
|
|
| 29 | 214-1406 | Hose clamp |
Загрузка ...
|
|
| 30 | 327144A1 | CLAMP |
Загрузка ...
|
|
| 31 | 217-372 | Fitting |
Загрузка ...
|
|
| 32 | 31-2996 | Fuel hose |
Загрузка ...
|
|
| 33 | 214-1408 | Hose clamp |
Загрузка ...
|
|
| 34 | 515-23222 | CLAMP |
Загрузка ...
|
|
| 35 | 895-11008 | Washer |
Загрузка ...
|
|
| 36 | 829-1408 | Nut |
Загрузка ...
|
|
| 37 | 84378990 | Bracket |
Загрузка ...
|
|
| 38 | NSS | Yoke |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
