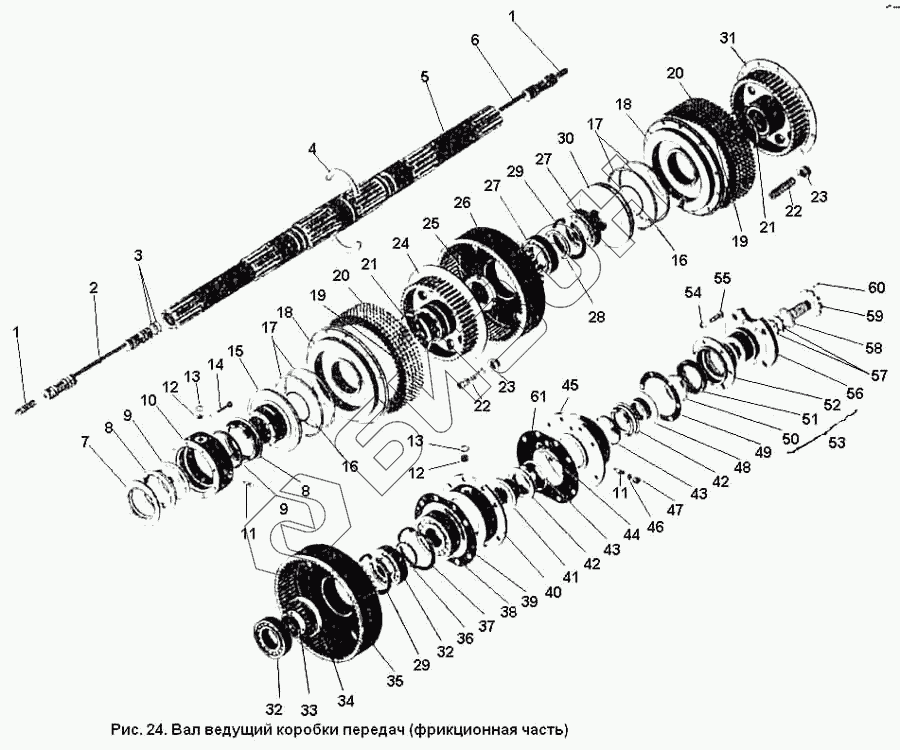

Графический каталог запасных частей к технике: ПТЗ К-701. Вал ведущий коробки передач (фрикционная часть)
1
1
2
3
4
5
6
7
8
8
9
9
10
11
11
12
12
13
13
14
15
16
16
17
17
18
18
19
19
19
20
20
21
21
22
22
23
23
24
25
26
27
27
28
29
29
30
31
32
32
33
34
35
36
37
38
40
41
42
42
43
43
44
45
46
47
48
49
50
51
52
53
54
55
56
57
58
59
60
61
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 700А.17.01.010-1 | 700А.17.01.010-1 | Вал ведущий в сборе |
Загрузка ...
|
|
| 1 | 700.17.01.343 | Пружина |
Загрузка ...
|
|
| 2 | 700.17.01.710-01 | Маслопровод |
Загрузка ...
|
|
| 3 | Кольцо У-30 Х 25-3 ГОСТ 18829-73 | Кольцо У-30 Х 25-3 ГОСТ 18829-73 |
Загрузка ...
|
|
| 4 | 700.17.01.365 | Полукольцо |
Загрузка ...
|
|
| 5 | 700.17.01.011-3 | Вал ведущий |
Загрузка ...
|
|
| 6 | 700.17.01.710-02 | Маслопровод |
Загрузка ...
|
|
| 7 | 700.17.01.366 | Кольцо |
Загрузка ...
|
|
| 8 | 700.17.01-051-2 | Кольцо уплотнительное |
Загрузка ...
|
|
| 9 | 700.17.01.324-2 | Манжета |
Загрузка ...
|
|
| 10 | 700.17.01.590 | Крышка в сборе |
Загрузка ...
|
|
| 11 | 700.17.01.025-1 | Винт установочный |
Загрузка ...
|
|
| 12 | 700.17.01.062 | Втулка |
Загрузка ...
|
|
| 13 | 700.17.01.027 | Кольцо уплотнительное |
Загрузка ...
|
|
| 14 | Болт 3М6Х55 ГОСТ 7811-70 | Болт 3М6Х55 ГОСТ 7811-70 |
Загрузка ...
|
|
| 15 | 700А.1701.050 | Диск средний в сборе |
Загрузка ...
|
|
| 16 | 700.17.01.361-3 | Кольцо |
Загрузка ...
|
|
| 17 | 700.17.01.459 | Кольцо уплотнительное |
Загрузка ...
|
|
| 18 | 700А.17.01.060-2 | Диск нажимной в сборе |
Загрузка ...
|
|
| 19 | 700А.17.01.038-2 | Диск |
Загрузка ...
|
|
| 19 | 700.17.01.114 | Прокладка |
Загрузка ...
|
|
| 20 | 700А.17.01.037-1 | Диск |
Загрузка ...
|
|
| 21 | 700.17.01.458-1 | Кольцо уплотнительное |
Загрузка ...
|
|
| 22 | 700А.17.01.034-1 | Пружина |
Загрузка ...
|
|
| 23 | 700.17.01.011-1 | Стакан |
Загрузка ...
|
|
| 24 | 700А.17.01.047 | Барабан средний |
Загрузка ...
|
|
| 25 | 700А.17.01.048 | Гайка |
Загрузка ...
|
|
| 26 | 700А.17.01.090-1 | Шестерня в сборе |
Загрузка ...
|
|
| 27 | Подшипник 70-114 ГОСТ 8138-75 | Подшипник 70-114 ГОСТ 8138-75 |
Загрузка ...
|
|
| 28 | 700А.17.01.106 | Кольцо |
Загрузка ...
|
|
| 29 | Кольцо В110 ГОСТ 13941-68 | Кольцо В110 ГОСТ 13941-68 |
Загрузка ...
|
|
| 30 | 700А.17.01.057 | Диск правый |
Загрузка ...
|
|
| 31 | 700А.17.01.540 | Барабан правый в сборе |
Загрузка ...
|
|
| 32 | Подшипник 42212Л ГОСТ 8138-75 | Подшипник 42212Л ГОСТ 8138-75 |
Загрузка ...
|
|
| 33 | 700.17.01.028 | Кольцо распорное |
Загрузка ...
|
|
| 34 | 700.17.01.029 | Кольцо промежуточное |
Загрузка ...
|
|
| 35 | 700А.17.01.100-2 | Шестерня в сборе |
Загрузка ...
|
|
| 36 | Кольцо У-90 Х 85-3 ГОСТ 18829-73 | Кольцо У-90 Х 85-3 ГОСТ 18829-73 |
Загрузка ...
|
|
| 37 | Кольцо В130 ГОСТ 11941-68 | Кольцо В130 ГОСТ 11941-68 |
Загрузка ...
|
|
| 38 | Подшипник 2312 КМ ГОСТ 8118-75 | Подшипник 2312 КМ ГОСТ 8118-75 |
Загрузка ...
|
|
| 40 | 700.17.01.018-2 | Обойма |
Загрузка ...
|
|
| 41 | 700.17.01.022-2 | Втулка с буртиком |
Загрузка ...
|
|
| 42 | 700.17.01.021-2 | Кольцо уплотнительное |
Загрузка ...
|
|
| 43 | 700.17.01.124-1 | Манжета |
Загрузка ...
|
|
| 44 | Кольцо Н1-20Х16-3 ГОСТ 18829-73 | Кольцо Н1-20Х16-3 ГОСТ 18829-73 |
Загрузка ...
|
|
| 45 | 700.17.01.110-1 | Фланец а сборе |
Загрузка ...
|
|
| 46 | 700.17.01.117 | Прокладка |
Загрузка ...
|
|
| 47 | 700.17.01.044 | Винт |
Загрузка ...
|
|
| 48 | 700.17.01.024-2 | Кольцо |
Загрузка ...
|
|
| 49 | 700.17.01.068 | Прокладка |
Загрузка ...
|
|
| 50 | Пружина АСК-75-2 ЛК 02480-00 | Пружина АСК-75-2 ЛК 02480-00 |
Загрузка ...
|
|
| 51 | Уплотнение ЛК БСК 75-100-12/14 ЛК 02478- | Уплотнение ЛК БСК 75-100-12/14 ЛК 02478-00 |
Загрузка ...
|
|
| 52 | 700.17.01.016-1 | Крышка |
Загрузка ...
|
|
| 53 | 700.17.01.040-1 | Крышка в сборе |
Загрузка ...
|
|
| 54 | Шайба 8.65Г ГОСТ 6402-70 | Шайба 8.65Г ГОСТ 6402-70 |
Загрузка ...
|
|
| 55 | Болт М8Х20 ГОСТ 7808-70 | Болт М8Х20 ГОСТ 7808-70 |
Загрузка ...
|
|
| 56 | 700.17.01.560 | Фланец в сборе |
Загрузка ...
|
|
| 57 | 700.17.01.408 | Шайба |
Загрузка ...
|
|
| 58 | 700.17.01.399 | Кольцо уплотнительное |
Загрузка ...
|
|
| 59 | 700.17.01.021-2 | Кольцо уплотнительное |
Загрузка ...
|
|
| 60 | 700.17.01.428 | Винт |
Загрузка ...
|
|
| 61 | 700.17.01.368 | Прокладка |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
