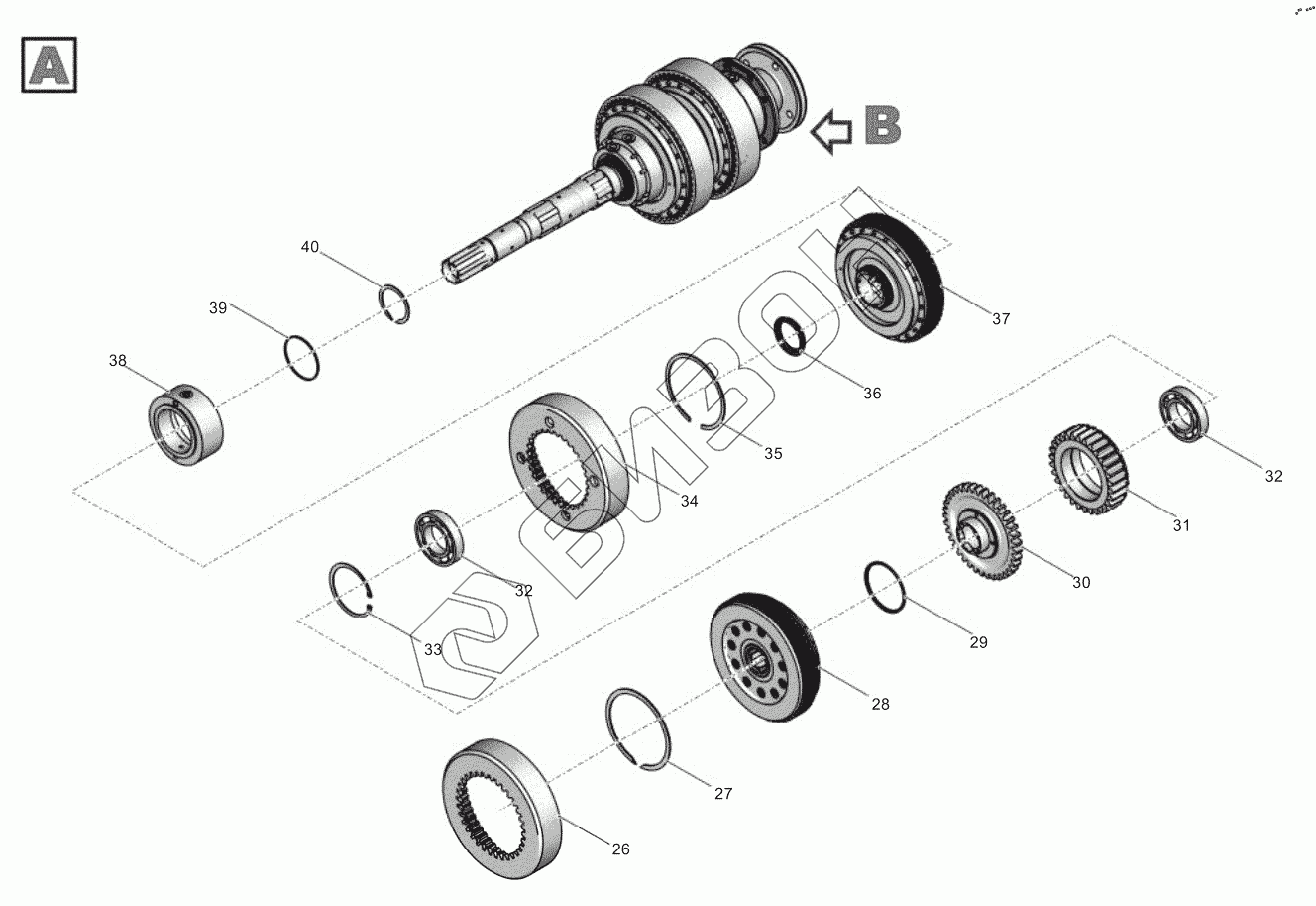

Графический каталог запасных частей к технике: ПТЗ К-7МСт. 750-17.01.010 Вал ведущий
26
27
28
29
30
31
32
32
33
34
35
36
37
38
39
40
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 700.17.01.428 | Винт |
Загрузка ...
|
|
| 2 | 700.17.01.021-1 | Гайка |
Загрузка ...
|
|
| 3 | 700А.17.01.319 | Фланец |
Загрузка ...
|
|
| 4 | 700.17.01.399 | Кольцо уплотнительное |
Загрузка ...
|
|
| 5 | 700.17.01.408 | Шайба |
Загрузка ...
|
|
| 6 | 700.17.01.343 | Пружина |
Загрузка ...
|
|
| 7 | Болт М10-6gх20.56.019 | Болт |
Загрузка ...
|
|
| 8 | 744Р-17.01.030 | Обойма левая |
Загрузка ...
|
|
| 9 | 700А.17.01.071 | Прокладка |
Загрузка ...
|
|
| 10 | Гайка шестигранная нормальная М10-8-tZn | Гайка шестигранная нормальная |
Загрузка ...
|
|
| 11 | 700А.17.01.430 | Манжета 75x100x10 |
Загрузка ...
|
|
| 12 | 744Р-17.01.511-1 | Кольцо уплотнительное |
Загрузка ...
|
|
| 13 | 744Р-17.01.517 | Втулка |
Загрузка ...
|
|
| 14 | 2312КМ | Подшипник |
Загрузка ...
|
|
| 15 | 744Р-17.01.070 | Опора |
Загрузка ...
|
|
| 16 | 700.17.01.026-5 | Втулка распорная |
Загрузка ...
|
|
| 17 | 750-17.01.020 | Шестерня |
Загрузка ...
|
|
| 18 | 700.17.01.027 | Кольцо уплотнительное |
Загрузка ...
|
|
| 19 | 700.17.01.062 | Втулка |
Загрузка ...
|
|
| 20 | 36212 | Подшипник 36212 |
Загрузка ...
|
|
| 21 | С110 | Кольцо |
Загрузка ...
|
|
| 22 | 700.17.01.029 | Кольцо промежуточное |
Загрузка ...
|
|
| 23 | 700.17.01.028 | Кольцо распорное |
Загрузка ...
|
|
| 24 | 700.17.01.710-01 | Маслопровод |
Загрузка ...
|
|
| 25 | 700А.34.22.067 | Кольцо уплотнительное |
Загрузка ...
|
|
| 26 | 744Р-17.01.048 | Барабан |
Загрузка ...
|
|
| 27 | С180 | Кольцо С180 |
Загрузка ...
|
|
| 28 | 750-17.01.150 | Фрикцион |
Загрузка ...
|
|
| 29 | 700.17.01.324-2 | Манжета |
Загрузка ...
|
|
| 30 | 739-17.01.043 | Шестерня |
Загрузка ...
|
|
| 31 | 750-17.01.039 | Шестерня |
Загрузка ...
|
|
| 32 | 214А | Подшипник |
Загрузка ...
|
|
| 33 | С125 | Кольцо С125 |
Загрузка ...
|
|
| 34 | 744Р-17.01.059 | Барабан |
Загрузка ...
|
|
| 35 | 700А.17.01.498-01 | Кольцо |
Загрузка ...
|
|
| 36 | 700А.17.01.029-3 | Втулка |
Загрузка ...
|
|
| 37 | 750-17.01.040 | Фрикцион |
Загрузка ...
|
|
| 38 | 744Р-17.01.130 | Опора средняя |
Загрузка ...
|
|
| 39 | 744Р-17.01.512-1 | Кольцо уплотнительное |
Загрузка ...
|
|
| 40 | С80 | Кольцо |
Загрузка ...
|
|
| 41 | 750-17.01.045 | Шестерня |
Загрузка ...
|
|
| 42 | С125 | Кольцо С125 |
Загрузка ...
|
|
| 43 | 700.17.01.361-6 | Кольцо промежуточное |
Загрузка ...
|
|
| 44 | 700А.17.01.018 | Обойма |
Загрузка ...
|
|
| 45 | 700А.17.01.114 | Прокладка |
Загрузка ...
|
|
| 46 | 700А.17.01.368 | Прокладка |
Загрузка ...
|
|
| 47 | 744Р-17.01.050 | Фланец |
Загрузка ...
|
|
| 48 | 700А.17.01.450 | Манжета 75х100х10 |
Загрузка ...
|
|
| 49 | 700А.17.01.019 | Фланец |
Загрузка ...
|
|
| 50 | 700А.17.01.498 | Кольцо |
Загрузка ...
|
|
| 51 | 744Р-17.01.069 | Барабан |
Загрузка ...
|
|
| 52 | 700А.17.01.106 | Кольцо |
Загрузка ...
|
|
| 53 | 750-17.01.031 | Шестерня |
Загрузка ...
|
|
| 54 | 750-17.01.220 | Фрикцион |
Загрузка ...
|
|
| 55 | С130 | Кольцо С 130 |
Загрузка ...
|
|
| 56 | 750-17.01.055 | Барабан |
Загрузка ...
|
|
| 57 | 700.17.01.710-02 | Маслопровод |
Загрузка ...
|
|
| 58 | 702.17.01.011 | Вал ведущий |
Загрузка ...
|
|
| 59 | Болт 3М6-6gx55.56.019 | Болт |
Загрузка ...
|
|
| 60 | 744Р-17.01.590 | Крышка |
Загрузка ...
|
|
| 61 | 744Р-17.01.513 | Втулка |
Загрузка ...
|
|
| 62 | 53516 | Подшипник 53516 |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
