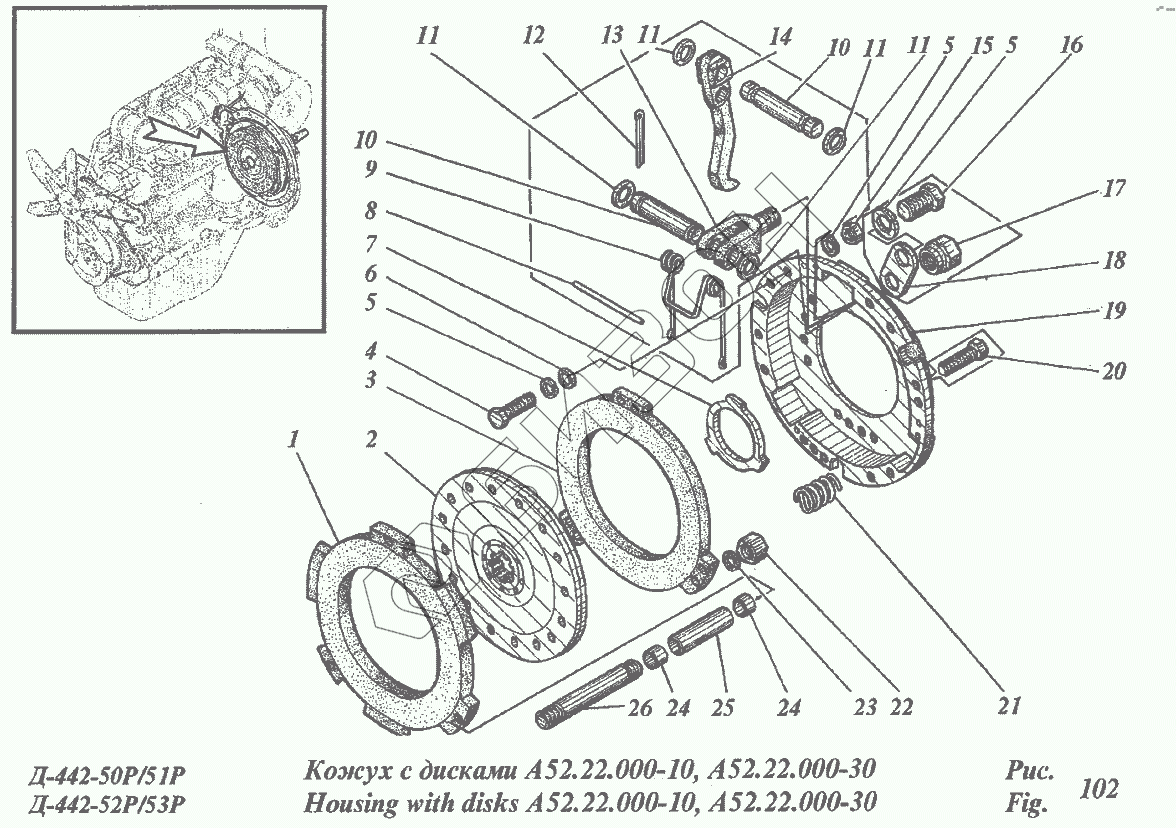

Графический каталог запасных частей к технике: РСМ CK-5М-1 «Нива». Кожух с дисками А52.22.000-10, А52.22.000-30

Тип техники

Марка

Модель

Схема

Позиция на иллюстрации	Заводской номер детали	Название детали	Цена
1	А52.22.200-03	Диск промежуточный	Загрузка ...
1	А52.22.200	Диск промежуточный	Загрузка ...
2	А52.21.000-73	Диск ведомый	Загрузка ...
2	А52.21.000-70	Диск ведомый	Загрузка ...
3	А52.22.100	Диск нажимной	Загрузка ...
3	А52.22.100-03	Диск нажимной	Загрузка ...
4	М8х30.58.019	Болт	Загрузка ...
5	8.65Г.06	Шайба	Загрузка ...
6	А52.22.013	Шайба балансировочная	Загрузка ...
6	А52.22.013-03	Шайба балансировочная	Загрузка ...
7	А52.22.008-03	Кольцо отжимное	Загрузка ...
7	А52.22.008	Кольцо отжимное	Загрузка ...
8	А52.22.007	Скоба	Загрузка ...
8	А52.22.007-03	Скоба	Загрузка ...
9	А52.22.006	Пружина рычага	Загрузка ...
9	А52.22.006-03	Пружина рычага	Загрузка ...
10	А52.22.005	Ось	Загрузка ...
10	А52.22.005-03	Ось	Загрузка ...
11	А52.22.015	Шайба	Загрузка ...
12	3,2x20.0.019	Шплинт	Загрузка ...
13	А52.22.003-13	Вилка	Загрузка ...
13	А52.22.003-10	Вилка	Загрузка ...
14	А52.22.501	Рычаг отжимной	Загрузка ...
14	А52.22.501-03	Рычаг отжимной	Загрузка ...
15	М8.6.019	Гайка	Загрузка ...
16	М8.6gх12.58.019	Болт	Загрузка ...
17	А52.22.004	Гайка регулировочная	Загрузка ...
17	А52.22.004-03	Гайка регулировочная	Загрузка ...
18	А52.22.002	Шайба стопорная	Загрузка ...
18	А52.22.002-03	Шайба стопорная	Загрузка ...
19	А52.22.301	Кожух	Загрузка ...
19	А52.22.301-03	Кожух	Загрузка ...
20	М10x65.58	Болт	Загрузка ...
21	А52.22.009	Пружина	Загрузка ...
21	А52.22.009-03	Пружина	Загрузка ...
22	М12-6Н.6.019	Гайка	Загрузка ...
23	12.65Г.06	Шайба	Загрузка ...
24	А52.22.012	Втулка	Загрузка ...
24	А52.22.012-03	Втулка	Загрузка ...
25	А52.20.001-20	Втулка	Загрузка ...
25	А52.20.001-23	Втулка	Загрузка ...
26	А52.22.010-10	Палец установочный	Загрузка ...
26	А52.22.010-13	Палец установочный	Загрузка ...

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
