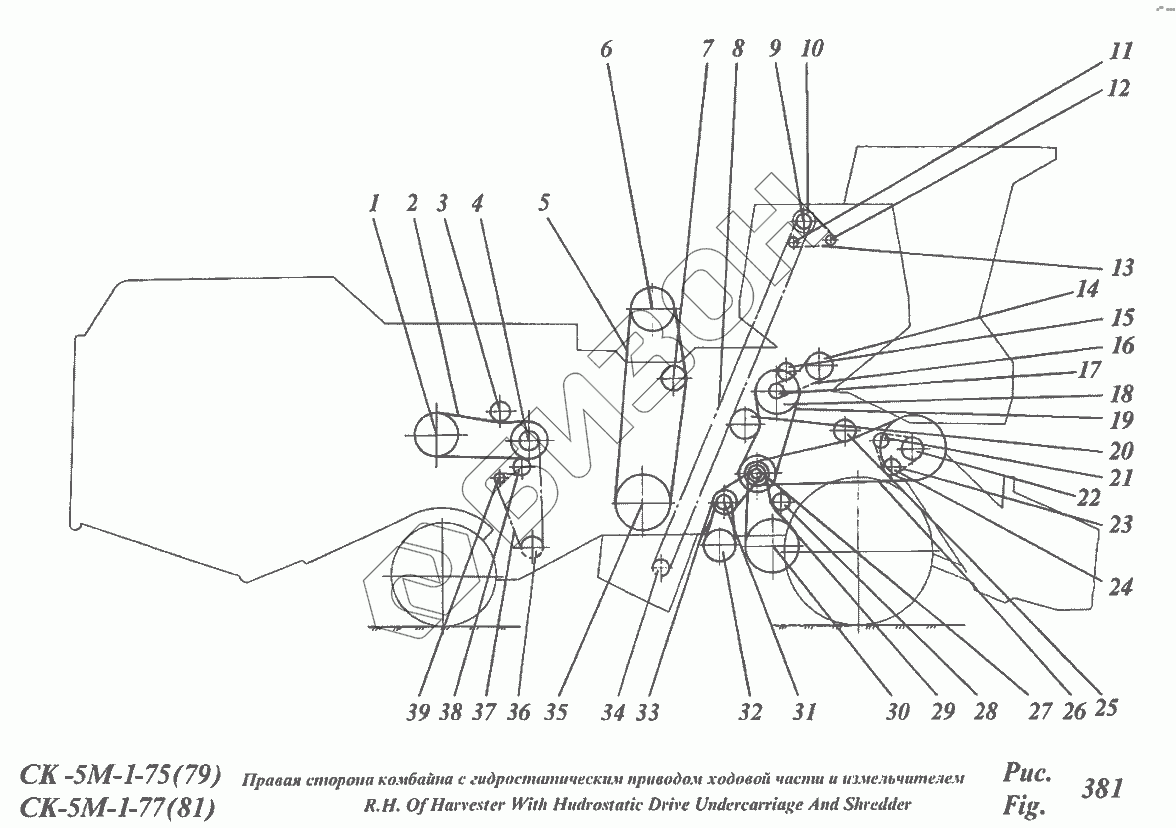

Графический каталог запасных частей к технике: РСМ CK-5М-1 «Нива». Правая сторона комбайна с гидростатическим приводом ходовой части и измельчителем

Тип техники

Марка

Модель

Схема

Позиция на иллюстрации	Заводской номер детали	Название детали	Цена
1	54-2-166А	Шкив	Загрузка ...
2	С(В)-2650 IVСХ	Ремень привода соломотряса ГОСТ 1284.1-89	Загрузка ...
2	С22х2592 Li аusf R 4440	Ремень привода соломотряса фирмы "Орtibelt"	Загрузка ...
3	54-2-62А/Н.206.23.000	Шкив натяжной плоский диам. 160 привода соломотряса	Загрузка ...
4	54-2-76-1Г	Шкив	Загрузка ...
5	КВ 3НВ 3615 Li аusf R 7705	Ремень привода гидронасоса ГСТ фирмы "Орtibelt"	Загрузка ...
6	РСМ-5.05.00.101Б	Шкив двигателя Д-442-52/53Р 4-х ручьевой диам.270 сеч. ремня 3НВ диам. 175 сеч. ремня 11-19-12.5 привода гидронасоса ГСТ для привода вентилятора дв.	Загрузка ...
7	РСМ-5.05.00.111	Шкив натяжной диам. 165 привода гидронасоса ГСТ	Загрузка ...
8	01.217.000-01	Транспортер цепной	Загрузка ...
8	01.168.000-02	Транспортер цепной	Загрузка ...
9	Н.023.204	Звездочка	Загрузка ...
10	Н.023.216	Звездочка	Загрузка ...
11	54-2-22-4-2	Звездочка	Загрузка ...
11	Н.206.12.000А	Звездочка	Загрузка ...
12	Н.023.202	Звездочка	Загрузка ...
13	ПРД-38-40	Цепь привода	Загрузка ...
14	34-6-2-1-1	Ступица со звездочкой	Загрузка ...
15	54-0-52/54-2-48-1	Звездочка натяжная Z-17, t-19,05 привода горизонтального шнека бункера	Загрузка ...
16	ПР-19,05-37,8	Цепь привода	Загрузка ...
17	54-0-47-2А	Звездочка Z=25,t=19,05	Загрузка ...
18	54-2-82В	Шкив	Загрузка ...
19	С(В)-2360 IVСХ	Ремень привода отбойного битера (комплект из 2-х ремней) ГОСТ 1284.1-89	Загрузка ...
19	С22х2302 Li аusf R 4400	Ремень привода отбойного битера фирмы "Орtibelt" (комплект из 2-х ремней)	Загрузка ...
20	54-2-77Д/Н.206.25.000	Шкив натяжной плоский диам. 200 привода отбойного битера	Загрузка ...
21	61425	Звездочка	Загрузка ...
21	54-2-130	Звездочка Z-18, t-190.05 приемного битера	Загрузка ...
22	ЖКС 04.130	Шкив приводной	Загрузка ...
23	ПР-19,05-37,8	Цепь привода	Загрузка ...
24	54-2-121/54-2-48-1	Звездочка натяжная Z-17, t-19,05 привода приемного битера	Загрузка ...
25	54-2-80А/Н206.25.000	Шкив натяжной плоский диам. 200 привода жатки	Загрузка ...
26	Д(Г)-3475 IVСХ	Ремень привода	Загрузка ...
26	Д32х3400 Li аusf R 7705	Ремень привода жатки фирмы "Орtibelt"	Загрузка ...
27	54-2-167А	Шкив	Загрузка ...
28	54-278В/Н206.23.000	Шкив натяжной плоский диам. 160 привода колебательного вала привода очистки	Загрузка ...
29	С(В)-2000 IVСХ	Ремень привода колебательного вала очистки ГОСТ 1284.1-89	Загрузка ...
29	С22х3527 Li аusf R 4400	Ремень привода	Загрузка ...
30	54-2-169	Шкив	Загрузка ...
31	54-2-79В/Н.206.23.000	Вариатор вентилятора очистки	Загрузка ...
32	54-2-18-6	Шкив	Загрузка ...
32	54-2-18-5А	Шкив	Загрузка ...
33	2кл.II-19х12,5-1220	Ремень вариатора вентилятора и привода крылача вентилятора очистки ГОСТ 5318-93	Загрузка ...
33	Х22х1226 Li аusf R 6847	Ремень вариатора вентилятора и привода крылача вентилятора очистки фирмы "Орtibelt"	Загрузка ...
34	54-10250	Звездочка Z=7, t=38,0	Загрузка ...
35	РСМ-5.05.04.103	Шкив привода гидронасоса ГСТ диам.0 290 сеч. ремня 3/НВ	Загрузка ...
36	54-2-19-3-1	Звездочка Z=28, t=19,05	Загрузка ...
37	ПР-19,05-37,8	Цепь привода	Загрузка ...
38	54-60516А	Звездочка	Загрузка ...
39	54-2-59А/54-2-48-1	Звездочка натяжная Z-17, t-19,05 привода к/привода соломотряса и колосового шнека	Загрузка ...

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
