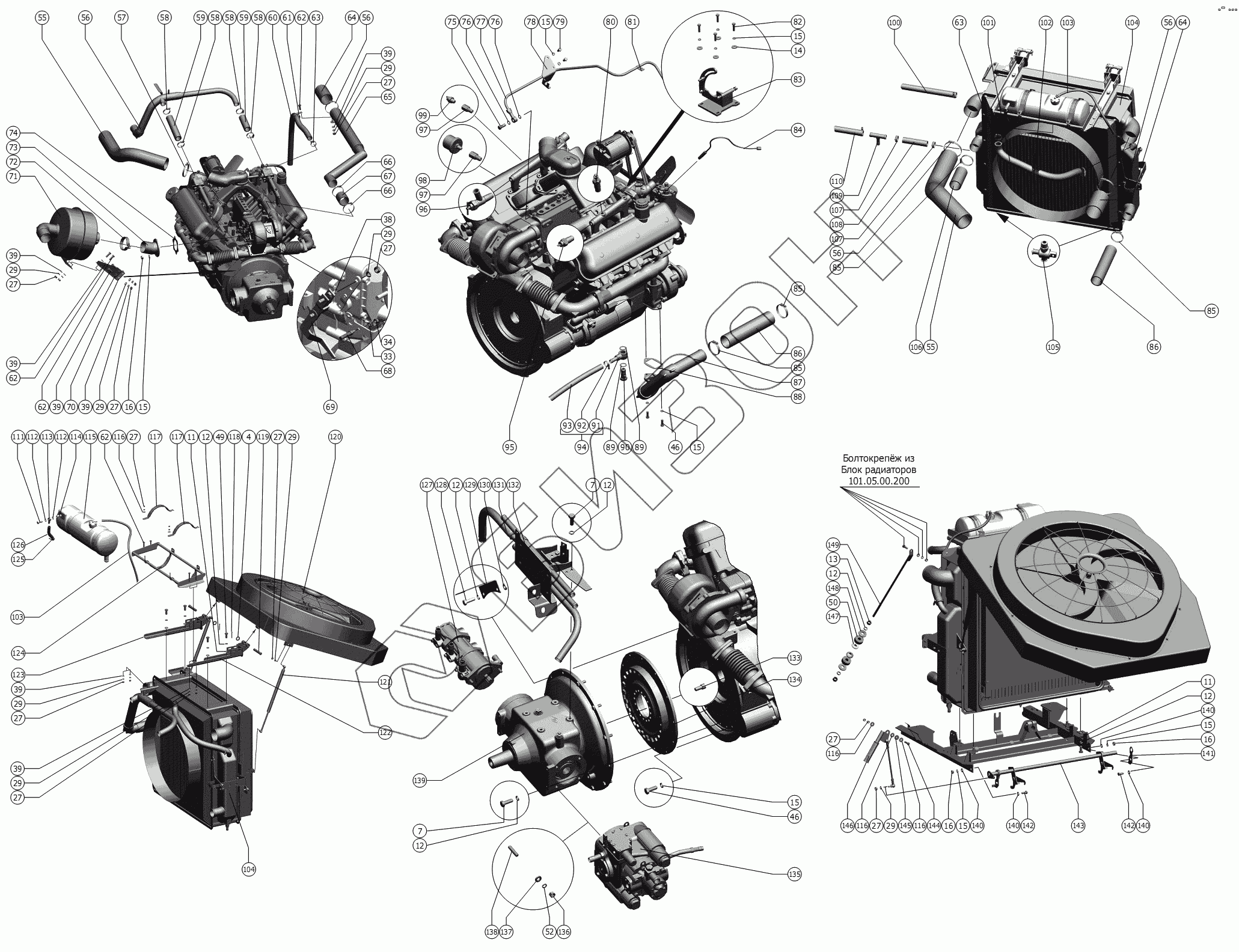

Графический каталог запасных частей к технике: РСМ-101 "Вектор" (вариант). Установка моторная (двигатель ЯМЗ-236 НД)
4
7
7
11
11
12
12
12
12
12
12
13
14
15
15
15
15
15
15
15
16
16
16
27
27
27
27
27
27
27
27
27
27
29
29
29
29
29
29
29
29
33
34
38
39
39
39
39
39
39
39
46
46
49
50
52
55
55
56
56
56
56
57
58
58
58
58
59
59
60
61
62
62
62
62
63
63
64
64
65
66
66
67
68
69
70
71
72
73
74
75
76
76
77
78
79
80
81
82
83
84
85
85
85
85
86
86
87
88
89
89
90
91
92
93
94
95
96
97
97
98
99
100
100
101
102
103
103
104
104
104
105
106
107
107
108
109
110
110
111
112
112
113
114
115
116
116
116
116
117
117
118
119
120
121
122
123
124
125
126
127
127
127
128
129
130
131
132
132
132
132
132
133
134
135
135
135
135
135
136
137
138
138
139
139
139
139
140
140
140
140
141
142
142
143
144
145
146
147
148
149
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | ЯМЗ-236 НД ТУ 37.319.295-2004 | Двигатель |
Загрузка ...
|
|
| 2 | М16-6дх55.88.35.019 ГОСТ 7798-70 | Болт |
Загрузка ...
|
|
| 3 | 16Т 65Г 019 ГОСТ 6402-70 | Шайба |
Загрузка ...
|
|
| 4 | С.16.01.019 ГОСТ 11371-78 | Шайба |
Загрузка ...
|
|
| 5 | 101.05.00.230 | Опора |
Загрузка ...
|
|
| 6 | М16-6дх35.88.35.019 ГОСТ 7798-70 | Болт |
Загрузка ...
|
|
| 7 | М12-6дх35.88.35.019 ГОСТ 7798-70 | Болт |
Загрузка ...
|
|
| 8 | РСМ-10.05.00.900 | Амортизатор |
Загрузка ...
|
|
| 9 | 54-7-44 | Провод массы |
Загрузка ...
|
|
| 10 | 101.05.00.140 | Рама |
Загрузка ...
|
|
| 11 | С. 12x2.01.019 ГОСТ 11371-78 | Шайба |
Загрузка ...
|
|
| 12 | 12Т 65Г 019 ГОСТ 6402-70 | Шайба |
Загрузка ...
|
|
| 13 | М12-6Н.6.019 ГОСТ 5915-70 | Гайка |
Загрузка ...
|
|
| 14 | М12-6Н.6.019 ГОСТ 5915-70 | Гайка |
Загрузка ...
|
|
| 15 | 10Т 65Г 019 ГОСТ 6402-70 | Шайба |
Загрузка ...
|
|
| 16 | М10-6Н.6.019 ГОСТ 5915-70 | Гайка |
Загрузка ...
|
|
| 17 | 101.05.07.105 | Шкив |
Загрузка ...
|
|
| 18 | 101.05.07.601 | Ступица |
Загрузка ...
|
|
| 19 | М10-6дх35.88.35.019 ГОСТ 7798-70 | Болт |
Загрузка ...
|
|
| 20 | M8-6gx30.88.35.019 ГОСТ 7798-70 | Болт |
Загрузка ...
|
|
| 21 | М6-6дх20.48.019 ГОСТ 7798-70 | Болт |
Загрузка ...
|
|
| 22 | Н. 027.01.020-04 | Опора |
Загрузка ...
|
|
| 23 | С.6х1,4.01.019 ГОСТ 11371-78 | Шайба |
Загрузка ...
|
|
| 24 | 8x7x56 ГОСТ 23360-78 | Шпонка |
Загрузка ...
|
|
| 25 | 101.05.07.629 | Вал |
Загрузка ...
|
|
| 26 | 101.05.07.390-01 | Опора |
Загрузка ...
|
|
| 27 | М8-6Н.6.019 ГОСТ 5915-70 | Гайка |
Загрузка ...
|
|
| 28 | 8x7x25 ГОСТ 23360-78 | Шпонка |
Загрузка ...
|
|
| 29 | 8Т65Г 019 ГОСТ 6402-70 | Шайба |
Загрузка ...
|
|
| 30 | 101.05.07.460 | Ротор |
Загрузка ...
|
|
| 31 | С.20хЗ,9.01.019 ГОСТ 11371-78 | Шайба |
Загрузка ...
|
|
| 32 | M20x1,5-6H.6.019 ГОСТ 5915-70 | Гайка |
Загрузка ...
|
|
| 33 | 6Т 65Г 019 ГОСТ 6402-70 | Шайба |
Загрузка ...
|
|
| 34 | М6-6Н.6.019 ГОСТ 5915-70 | Гайка |
Загрузка ...
|
|
| 35 | У 101.05.07.560 | Улитка |
Загрузка ...
|
|
| 36 | 101.05.00.009-01 | Уплотнитель |
Загрузка ...
|
|
| 37 | 101.05.07.350-01 | Вентилятор |
Загрузка ...
|
|
| 38 | M8-6gx20.88.35.019 ГОСТ 7798-70 | Болт |
Загрузка ...
|
|
| 39 | С.8х 1,4.01.019 ГОСТ 11371-78 | Шайба |
Загрузка ...
|
|
| 40 | 101.05.00.930 | Воздуховод |
Загрузка ...
|
|
| 41 | 101.05.00.470 | Крышка |
Загрузка ...
|
|
| 42 | 2x16.019 ГОСТ 397-79 | Шплинт |
Загрузка ...
|
|
| 43 | 6-8 b12х30.35.Ц9.хр ГОСТ 9650-80 | Ось |
Загрузка ...
|
|
| 44 | M12-6gx70.88.35.019 ГОСТ 7798-70 | Болт |
Загрузка ...
|
|
| 45 | 101.05.07.750 | Устройство натяжное |
Загрузка ...
|
|
| 46 | M10-6gx30.88.35.019 ГОСТ 7798-70 | Болт |
Загрузка ...
|
|
| 47 | 101.05.00.970 | Кронштейн |
Загрузка ...
|
|
| 48 | ПрП-1М 17МО.082.021 ТУ | Преобразователь первичный, комплектация I |
Загрузка ...
|
|
| 49 | M12-6gx30.88.35.019 ГОСТ 7798-70 | Болт |
Загрузка ...
|
|
| 50 | РСМ-10.05.00.033А | Амортизатор |
Загрузка ...
|
|
| 51 | M14-6gx90.109.40X.019 ГОСТ 7798-70 | Болт |
Загрузка ...
|
|
| 52 | 14Т65Г 019 ГОСТ 6402-70 | Шайба |
Загрузка ...
|
|
| 53 | 101.05.00.150 | Опора |
Загрузка ...
|
|
| 54 | РСМ 6201028 В/17 1360Lp Ausf4400 Optibelt | Ремень |
Загрузка ...
|
|
| 55 | 101.05.00.011 | Патрубок |
Загрузка ...
|
|
| 56 | 101.05.00.210 | Труба |
Загрузка ...
|
|
| 57 | ТORRO S9O-110/12-C7W1 | Хомут |
Загрузка ...
|
|
| 58 | TORRO S40-60/12-C7W1 | Хомут |
Загрузка ...
|
|
| 59 | 101.05.00.028 | Патрубок |
Загрузка ...
|
|
| 60 | РСМ-10Б.06.00.003А | Труба |
Загрузка ...
|
|
| 61 | 101.05.00.020 | Хомут |
Загрузка ...
|
|
| 62 | M8-6gx25.88.35.019 ГОСТ 7798-70 | Болт |
Загрузка ...
|
|
| 63 | TORRO S35-50/12-C7W1 | Хомут |
Загрузка ...
|
|
| 64 | 270 003 112 | Патрубок |
Загрузка ...
|
|
| 65 | 101.05.00.940 | Воздуховод |
Загрузка ...
|
|
| 66 | TORRO S70-90/12-C7W1 | Хомут |
Загрузка ...
|
|
| 67 | 270 003 131 | Патрубок |
Загрузка ...
|
|
| 68 | 101.05.00.622 | Упор |
Загрузка ...
|
|
| 69 | 101.05.00.560 | Рычаг |
Загрузка ...
|
|
| 70 | 101.05.00.920 | Кронштейн |
Загрузка ...
|
|
| 71 | 101.05.00.880 | Глушитель |
Загрузка ...
|
|
| 72 | 54-0-140-01 | Хомут |
Загрузка ...
|
|
| 73 | 101.05.00.820 | Патрубок |
Загрузка ...
|
|
| 74 | PCM-100.08.04.003 | Прокладка |
Загрузка ...
|
|
| 75 | 54-61426 | Болт поворотного угольника |
Загрузка ...
|
|
| 76 | 54-01162 | Прокладка |
Загрузка ...
|
|
| 77 | 142.05.16.360 | Топливопровод |
Загрузка ...
|
|
| 78 | 101.05.00.580-01 | Опора |
Загрузка ...
|
|
| 79 | M10-6gx20.88.35.019 ГОСТ 7798-70 | Болт |
Загрузка ...
|
|
| 80 | ТМ111-01 ТУ 37.003.569-90 | Датчик |
Загрузка ...
|
|
| 81 | РСМ-10.09.01.402А | Скоба |
Загрузка ...
|
|
| 82 | M10-6gx40.88.35.019 ГОСТ 7798-70 | Болт |
Загрузка ...
|
|
| 83 | 101.05.00.040 | Кронштейн |
Загрузка ...
|
|
| 84 | 142.05.16.050 | Топливопровод |
Загрузка ...
|
|
| 85 | TORRO S60-80/12-C7W1 | Хомут |
Загрузка ...
|
|
| 86 | 101.05.00.013 | Патрубок |
Загрузка ...
|
|
| 87 | 101.05.00.730 | Трубопровод |
Загрузка ...
|
|
| 88 | 101.05.00.007 | Прокладка |
Загрузка ...
|
|
| 89 | 00274А | Прокладка |
Загрузка ...
|
|
| 90 | РСМ-10Б.06.00.601 | Болт специальный |
Загрузка ...
|
|
| 91 | PCM-10.05.00.560А | Трубопровод |
Загрузка ...
|
|
| 92 | TORRO S20-32/9-C7W1 | Хомут |
Загрузка ...
|
|
| 93 | 101.05.00.042 | Шланг |
Загрузка ...
|
|
| 94 | 101.05.00.370 | Маслопровод сливной |
Загрузка ...
|
|
| 95 | ТМ100-В ТУ 37.003.800-77 | Датчик |
Загрузка ...
|
|
| 96 | ВСП-0 ТУ РБ 03973223.008-2000 | Кран |
Загрузка ...
|
|
| 97 | РСМ-10Б.06.00.604 | Переходник или РСМ-10Б.06.00.015 |
Загрузка ...
|
|
| 98 | ММ355-3829010 ТУ 37.003.387-78 | Датчик |
Загрузка ...
|
|
| 99 | 26 02.3829010 ТУ 37.453.092-93 | Датчик |
Загрузка ...
|
|
| 100 | 101.09.35.030 | Рукав |
Загрузка ...
|
|
| 100 | 101.09.11.560 | Рукав |
Загрузка ...
|
|
| 101 | 101.05.00.063 | Патрубок |
Загрузка ...
|
|
| 102 | 101.05.00.614 | Спираль |
Загрузка ...
|
|
| 103 | 101.05.00.018 | Патрубок |
Загрузка ...
|
|
| 104 | 101.05.00.200 | Блок радиаторов |
Загрузка ...
|
|
| 104 | 101.05.00.200-01 | Блок радиаторов |
Загрузка ...
|
|
| 105 | ПС10-0 ТУ РБ 03973223.008-2000 | Кран |
Загрузка ...
|
|
| 106 | 270 003 047 | Патрубок |
Загрузка ...
|
|
| 107 | ТОRRО S25-40/12-C7W1 | Хомут |
Загрузка ...
|
|
| 108 | 101.09.95.005 | Рукав |
Загрузка ...
|
|
| 109 | 101.09.95.100 | Тройник |
Загрузка ...
|
|
| 110 | 101.09.35.040 | Рукав |
Загрузка ...
|
|
| 110 | PCM-5.09.53.100 | Рукав |
Загрузка ...
|
|
| 111 | 54-60303 | Болт |
Загрузка ...
|
|
| 112 | 75Ш-00005 | Прокладка |
Загрузка ...
|
|
| 113 | 101.05.00.303 | Угольник поворотный |
Загрузка ...
|
|
| 114 | 101.05.00.613 | Переходник |
Загрузка ...
|
|
| 115 | ТА.087.016.100.000 | Бачок расширительный |
Загрузка ...
|
|
| 116 | С 8.01.019 ГОСТ 6958-78 | Шайба |
Загрузка ...
|
|
| 117 | 101.05.00.980A | Хомут |
Загрузка ...
|
|
| 118 | 4x36.019 ГОСТ 397-79 | Шплинт |
Загрузка ...
|
|
| 119 | 6-16 b12x90.3 5. Ц9.хр ГОСТ 9650-80 | Ось |
Загрузка ...
|
|
| 120 | 101.05.18.000 | Воздухозаборник |
Загрузка ...
|
|
| 121 | 11.6308010-70 ТУ РБ 00232147.068-99 | Пружина газовая 11.6308010-70 ТУ РБ 00232147.068-99 |
Загрузка ...
|
|
| 122 | 101.05.00.870A-01 | Кронштейн |
Загрузка ...
|
|
| 123 | 101.05.00.870A | Кронштейн |
Загрузка ...
|
|
| 124 | 101.05.00.290A | Основание |
Загрузка ...
|
|
| 125 | TORRO S16-27/9-C7W1 | Хомут |
Загрузка ...
|
|
| 126 | 101.05.00.062 | Шланг |
Загрузка ...
|
|
| 127 | 101.09.95.520 | Тандем насосов |
Загрузка ...
|
|
| 127 | 101.09.35.520 | Тандем насосов |
Загрузка ...
|
|
| 127 | 101.09.85.070 | Тандем насосов |
Загрузка ...
|
|
| 128 | M12-6gx40.88.35.019 ГОСТ 7798-70 | Болт |
Загрузка ...
|
|
| 129 | 101.05.00.910 | Кронштейн |
Загрузка ...
|
|
| 130 | C12x5.01.019 ГОСТ 11371-78 | Шайба |
Загрузка ...
|
|
| 131 | 101.09.95.500 | Гидрооборудование установки моторной |
Загрузка ...
|
|
| 132 | 101.05.00.260 | Опора |
Загрузка ...
|
|
| 132 | 101.05.00.260-01 | Опора |
Загрузка ...
|
|
| 132 | 101.09.85.180 | Опора |
Загрузка ...
|
|
| 132 | 101.05.00.260-02 | Опора |
Загрузка ...
|
|
| 132 | 101.05.00.260-03 | Опора |
Загрузка ...
|
|
| 133 | M12-6gx25.109.40X ГОСТ 11738-84 | Винт |
Загрузка ...
|
|
| 134 | PVN 35031 G/ON 812-00614 | Муфта |
Загрузка ...
|
|
| 135 | 101.09.95.510 | Насос аксиально-поршневой |
Загрузка ...
|
|
| 135 | 101.09.85.010 | Насос аксиально-поршневой |
Загрузка ...
|
|
| 135 | 101.09.85.260 | Насос ГСТ |
Загрузка ...
|
|
| 135 | 101.09.85.050 | Насос ГСТ |
Загрузка ...
|
|
| 135 | 101.09.85.250 | Насос ГСТ |
Загрузка ...
|
|
| 136 | М14-6Н.6.019 ГОСТ 5915-70 | Гайка |
Загрузка ...
|
|
| 137 | С. 14x5.01.019 ГОСТ 11371-78 | Шайба |
Загрузка ...
|
|
| 138 | РСМ-10.05.04.612Б | Шпилька |
Загрузка ...
|
|
| 138 | 101.05.00.645 | Шпилька |
Загрузка ...
|
|
| 139 | G1908 SNR557056 | Редуктор |
Загрузка ...
|
|
| 139 | S8298121000 | Редуктор отбора мощности |
Загрузка ...
|
|
| 139 | G2197 SNR558888 | Редуктор |
Загрузка ...
|
|
| 139 | S8298121001 | Редуктор |
Загрузка ...
|
|
| 140 | С.10.01.019 ГОСТ 11371-78 | Шайба |
Загрузка ...
|
|
| 141 | 101.05.00.599-01 | Кронштейн |
Загрузка ...
|
|
| 142 | М10-6дх25.88.35.019 ГОСТ 7798-70 | Болт |
Загрузка ...
|
|
| 143 | 101.05.01.020 | Труба |
Загрузка ...
|
|
| 144 | М8-6дх35.88.35.019 ГОСТ 7798-70 | Болт |
Загрузка ...
|
|
| 145 | РСМ-10.05.02.009 | Шайба уплотнительная |
Загрузка ...
|
|
| 146 | 101.05.01.050 | Механизм запирания |
Загрузка ...
|
|
| 147 | РСМ-10.05.00.621 | Шайба сферическая |
Загрузка ...
|
|
| 148 | С 12.01.019 ГОСТ 6958-78 | Шайба |
Загрузка ...
|
|
| 149 | 101.05.00.270 | Растяжка |
Загрузка ...
|
