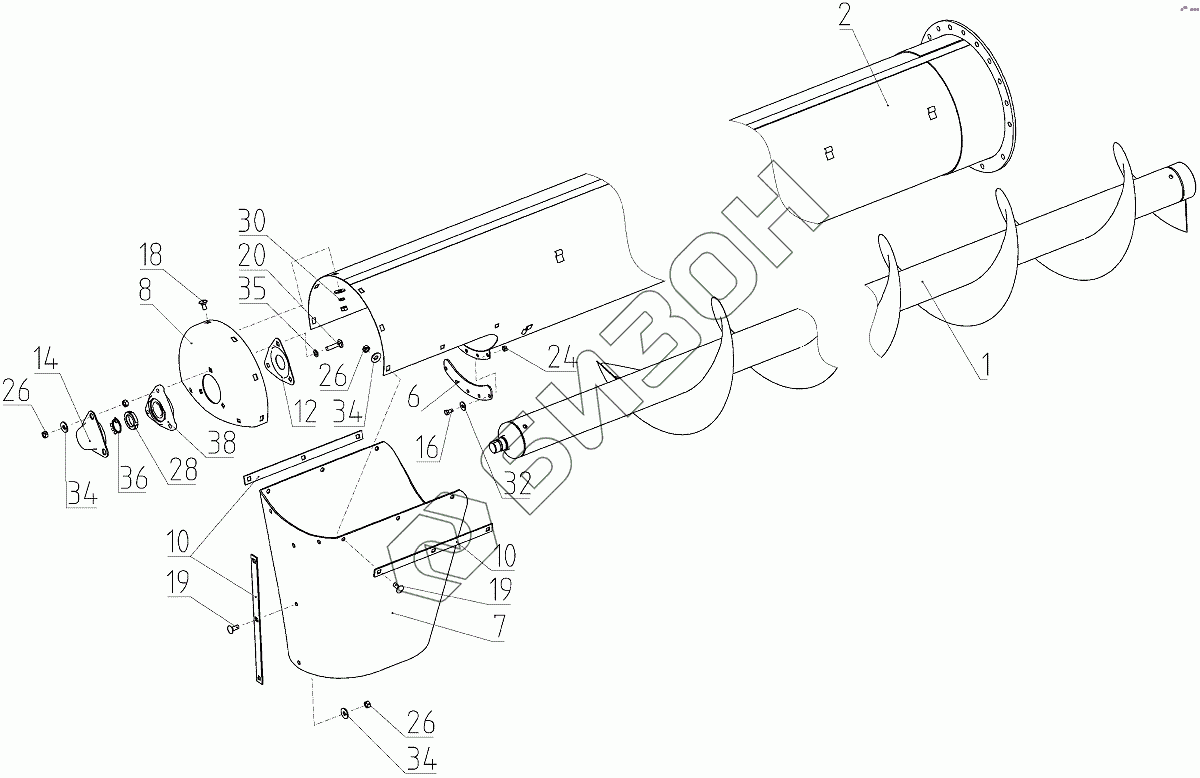

Графический каталог запасных частей к технике: РСМ-152 "Acros-590/595 Plus" Часть 2. Шнек выгрузной (145.48.01.000А-01), Иллюстрация действительна для техники, произведенной с 20160601

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart spinner6
1
2
6
7
8
10
10
12
14
18
20
28
30
32
35
36
38
Позиция на иллюстрации Заводской номер детали Название детали Цена
1 145.48.01.050 Шнек
Загрузка ...
2 145.48.01.090A-01 Корпус
Загрузка ...
6 145.48.01.006 Уплотнитель
Загрузка ...
7 145.48.01.007 Фартук
Загрузка ...
8 145.48.01.404 Фланец
Загрузка ...
10 145.48.01.509 Прижим
Загрузка ...
12 РСМ-10.01.55.429-01 Шайба защитная
Загрузка ...
14 РСМ-10.08.07.016 Колпак
Загрузка ...
18 М10Х20.46.019 Болт
Загрузка ...
18 DIN 603 - М10x20-8.8-zinc plated Болт с полукруглой низкой головкой
Загрузка ...
20 М10Х25.46.019 Болт
Загрузка ...
20 DIN 603-М10Х25-8.8-ZINC PLATED Винт
Загрузка ...
22 DIN 603 - М10x45-8.8-zinc plated Болт с полукруглой низкой головкой
Загрузка ...
22 М10Х45.46.019 Болт
Загрузка ...
25 М33Х1,5-6H.05.019 Гайка
Загрузка ...
28 10Т 65Г 019 Шайба 10Т 65Г 019
Загрузка ...
30 С 8.01.019 Шайба
Загрузка ...
30 DIN 9021-8,4-100 HV-ZINC PLATED Шайба
Загрузка ...
32 С 10.01.019 Шайба
Загрузка ...
32 DIN 9021-10,5-100 HV-zinc plated Шайба
Загрузка ...
35 С10Х1,4.01.019 Шайба
Загрузка ...
36 33.01.019 Шайба
Загрузка ...
38 Н.027.01.040-04 Опора
Загрузка ...
46 DIN 933-М8x16-8.8-flZnyc(flZnncL)-480h Болт с шестигранной головкой
Загрузка ...
48 DIN 934-M8-8-flZnyc(flZnncL)-480h Гайка шестигранная
Загрузка ...
50 DIN 934-M10-8-flZnyc(flZnncL)-480h Гайка шестигранная
Загрузка ...
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
