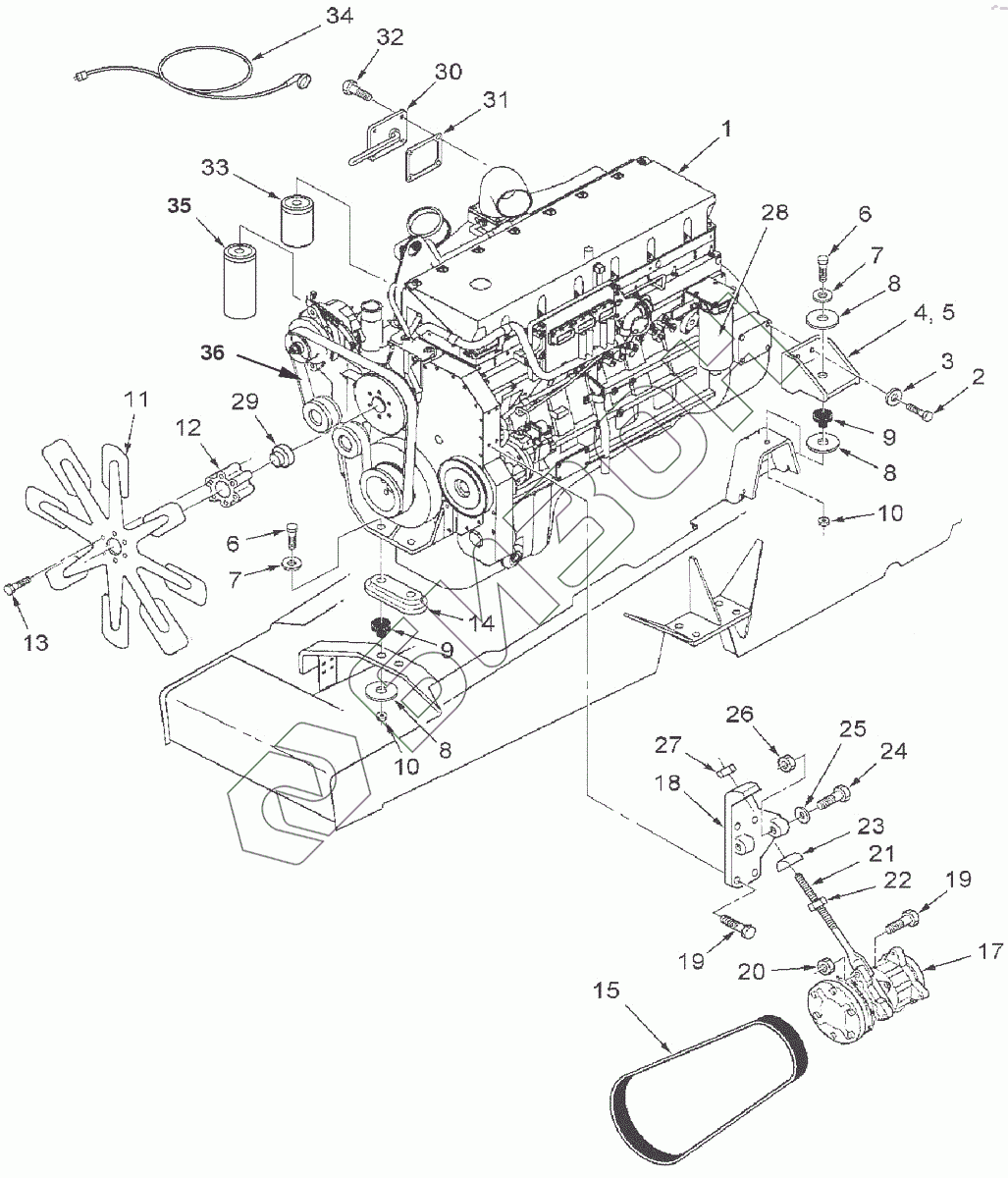

Графический каталог запасных частей к технике: РСМ 2375. Монтаж двигателя QSM-11 (2375.01.001)
М10-6gХ140-45.88.35.019
9707045
9707045R
4926069
3161628
3400880
86032639 QSM11
QSM11 SO21491
86046484
DIN 933-М10x140-8.8-zinc plated
86057243R
86057242R
86057245R
86046485
86057244R
1
1
1
2
3
4
4
5
5
6
6
8
8
8
9
9
10
10
11
11
12
13
14
15
15
17
18
19
19
20
21
21
23
23
23
23
23
23
24
25
26
27
28
28
29
30
31
33
33
34
35
35
36
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| М10-6gХ140-45.88.35.019 | М10-6gХ140-45.88.35.019 | Болт |
Загрузка ...
|
|
| 9707045 | 9707045 | Пластина поддержки |
Загрузка ...
|
|
| 9707045R | 9707045R | Пластина |
Загрузка ...
|
|
| 4926069 | 4926069 | Клапан |
Загрузка ...
|
|
| 3161628 | 3161628 | Трубка |
Загрузка ...
|
|
| 3400880 | 3400880 | Шкив |
Загрузка ...
|
|
| 86032639 QSM11 | 86032639 QSM11 | Двигатель |
Загрузка ...
|
|
| QSM11 SO21491 | QSM11 SO21491 | Двигатель |
Загрузка ...
|
|
| 86046484 | 86046484 | Подогреватель |
Загрузка ...
|
|
| DIN 933-М10x140-8.8-zinc plated | DIN 933-М10x140-8.8-zinc plated | Болт с шестигранной головкой |
Загрузка ...
|
|
| 86057243R | 86057243R | Втулка |
Загрузка ...
|
|
| 86057242R | 86057242R | Кронштейн |
Загрузка ...
|
|
| 86057245R | 86057245R | Кронштейн |
Загрузка ...
|
|
| 86046485 | 86046485 | Жгут подогревателя 230в |
Загрузка ...
|
|
| 86057244R | 86057244R | Втулка |
Загрузка ...
|
|
| 1 | 86032638 | Двигатель |
Загрузка ...
|
|
| 1 | 86032639 | Двигатель |
Загрузка ...
|
|
| 1 | QSM11 SO21491 | Двигатель |
Загрузка ...
|
|
| 2 | 00043168 | Колпачковый винт- шестигранник |
Загрузка ...
|
|
| 3 | 86511326 | Шайба - сталь |
Загрузка ...
|
|
| 4 | 86029919 | Кронштейн - крепление двигателя, заднее левое |
Загрузка ...
|
|
| 4 | 86029919R | Опора двигателя |
Загрузка ...
|
|
| 5 | 86029673 | Кронштейн - крепление двигателя, заднее правое |
Загрузка ...
|
|
| 5 | 86029673R | Опора двигателя |
Загрузка ...
|
|
| 6 | 9780073 | Колпачковый винт- шестигранник |
Загрузка ...
|
|
| 8 | 09703328 | Шайба - плоская стальная внут. |
Загрузка ...
|
|
| 9 | 9672975 | Опора двигателя резиновая |
Загрузка ...
|
|
| 10 | 86512499 | Гайка шестигр. |
Загрузка ...
|
|
| 11 | 86012200 | Вентилятор - двигатель в сборе |
Загрузка ...
|
|
| 11 | 86010514 | Вентиляторв сборе |
Загрузка ...
|
|
| 12 | 86030151 | Прокладка - вентилятор, двигатель |
Загрузка ...
|
|
| 13 | 86505980 | Колпачковый винт- шестигранник |
Загрузка ...
|
|
| 14 | 9707261 | Распорка передней опоры двигател |
Загрузка ...
|
|
| 15 | 86031366 | Ремень двигателя v-образный |
Загрузка ...
|
|
| 15 | 9707241 | Компрессор ремня, паз шир |
Загрузка ...
|
|
| 17 | 9705764 | Компрессор системы кондиционирования |
Загрузка ...
|
|
| 18 | 86030521 | Кронштейн - литье, крепление компрессора кондиционера |
Загрузка ...
|
|
| 19 | 86511845 | Болт |
Загрузка ...
|
|
| 20 | 86514720 | Гайка |
Загрузка ...
|
|
| 21 | 86001021 | Тяга регулировочная |
Загрузка ...
|
|
| 21 | 86001021R | Тяга регулировочная |
Загрузка ...
|
|
| 23 | 86024979 | Распорка |
Загрузка ...
|
|
| 23 | 86024979R | Распорка |
Загрузка ...
|
|
| 24 | 86508621 | Шестигранный болт |
Загрузка ...
|
|
| 25 | 86511323 | Шайба - плоская стальная пл. |
Загрузка ...
|
|
| 26 | 86514720 | Гайка |
Загрузка ...
|
|
| 27 | 86012006 | Гайка |
Загрузка ...
|
|
| 28 | 86029143 | Элемент фильтрующий топливный |
Загрузка ...
|
|
| 28 | FS1000 | Фильтр топливный |
Загрузка ...
|
|
| 29 | 86030789 | Адаптер - вспомогательный фильтр распорной втулки вентилятора |
Загрузка ...
|
|
| 30 | 86030710 | Обогреватель - охлаждающая жидкость двигателя |
Загрузка ...
|
|
| 31 | 86030787 | Прокладка, охладитель двигателя, обогреватель |
Загрузка ...
|
|
| 33 | 86029145 | Элемент - фильтр, охлаждающее средство/ отделитель воды |
Загрузка ...
|
|
| 33 | WF2071 | Фильтр водяной |
Загрузка ...
|
|
| 34 | 9706670 | Кабель - электрический, обогреватель двигателя |
Загрузка ...
|
|
| 35 | 86030711 | Элемент-фильтр моторного масла |
Загрузка ...
|
|
| 35 | 86034028 | Элемент - двигатель масляного фильтра |
Загрузка ...
|
|
| 36 | 86030708 | Ремень привода вентилятора/генератора |
Загрузка ...
|
