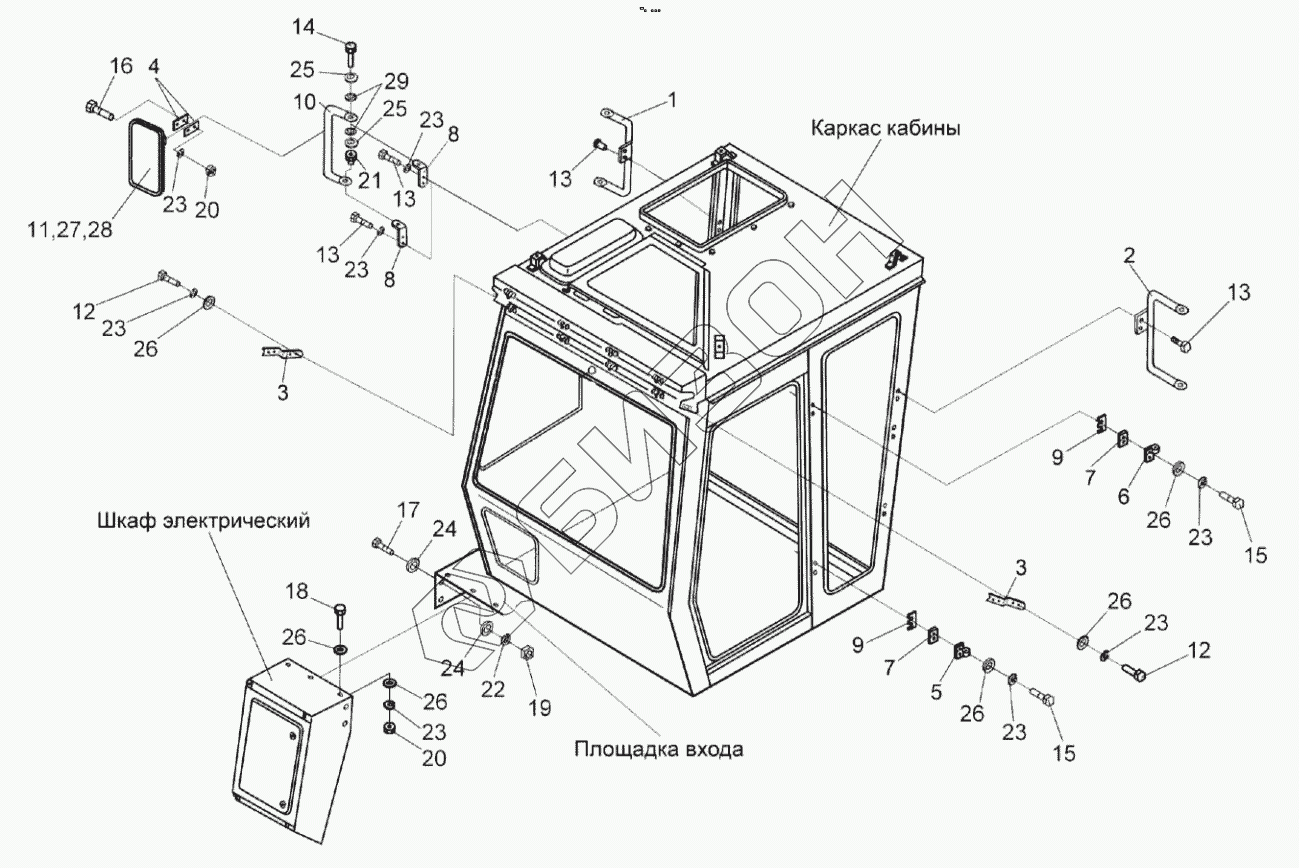

Графический каталог запасных частей к технике: Гомсельмаш MS280F. Установка зеркал УЭС 0200720 и УЭС 0200720-01
1
2
3
3
4
5
6
7
7
8
8
9
9
10
11
12
12
13
13
13
13
14
15
15
16
17
18
19
20
20
21
22
23
23
23
23
23
23
23
23
24
24
25
25
26
26
26
26
26
26
27
28
29
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| УЭС 0200720-01 | УЭС 0200720-01 | Зеркало |
Загрузка ...
|
|
| УЭС 0200720 | УЭС 0200720 | Зеркало |
Загрузка ...
|
|
| УЭС 0000250-01 | УЭС 0000250-01 | Установка зеркала |
Загрузка ...
|
|
| УЭС 0000250 | УЭС 0000250 | Установка зеркала |
Загрузка ...
|
|
| 1 | УЭС 0200670 | Кронштейн |
Загрузка ...
|
|
| 2 | УЭС 0200670-01 | Кронштейн |
Загрузка ...
|
|
| 3 | УЭС 0200501А | Кронштейн |
Загрузка ...
|
|
| 4 | УЭС 0200514 | Зажим |
Загрузка ...
|
|
| 5 | УЭС 0200653 | Петля |
Загрузка ...
|
|
| 6 | УЭС 0200653-01 | Петля |
Загрузка ...
|
|
| 7 | РСМ 10.04.20.429 | Планка |
Загрузка ...
|
|
| 8 | РСМ 10.04.21.501А | Кронштейн |
Загрузка ...
|
|
| 9 | РСМ 10.04.20.533А | Планка |
Загрузка ...
|
|
| 10 | PCM 10.04.21.805 | Труба |
Загрузка ...
|
|
| 11 | УЭС 0201057 | Пластина |
Загрузка ...
|
|
| 12 | Болт М8-6ех16-7796 | Болт М8-6ех16-7796 |
Загрузка ...
|
|
| 13 | Болт М8-6ех20-7796 | Болт М8-6ех20-7796 |
Загрузка ...
|
|
| 14 | Болт М8-6ех30-7796 | Болт М8-6ех30-7796 |
Загрузка ...
|
|
| 15 | Болт М8-6ех30-7796 | Болт М8-6ех30-7796 |
Загрузка ...
|
|
| 16 | Болт М8-6ех45-7796 | Болт |
Загрузка ...
|
|
| 17 | Болт М6-6ех16-7798 | Болт М6-6ех16-7798 |
Загрузка ...
|
|
| 18 | Болт М8-6ех20-7798 | Болт М8-6ех20-7798 |
Загрузка ...
|
|
| 19 | Гайка М6-6G-5915 | Гайка М6-6G-5915 |
Загрузка ...
|
|
| 20 | Гайка М8-6G-5915 | Гайка М8-6G-5915 |
Загрузка ...
|
|
| 21 | Гайка М8-6G-11860 | Гайка |
Загрузка ...
|
|
| 22 | Шайба 6Т 65Г-6402 | Шайба 6Т 65Г-6402 |
Загрузка ...
|
|
| 23 | Шайба 8Т 65Г-6402 | Шайба 8Т 65Г-6402 |
Загрузка ...
|
|
| 24 | Шайба С 6.01-6958 | Шайба |
Загрузка ...
|
|
| 25 | Шайба C 8.01-6958 | Шайба |
Загрузка ...
|
|
| 26 | Шайба С 8.01-11371 | Шайба |
Загрузка ...
|
|
| 27 | 80-8201055 | Зеркало заднего вида наружное |
Загрузка ...
|
|
| 28 | ВРЕИ.203621.028 | Зеркало наружное заднего вида |
Загрузка ...
|
|
| 29 | 70-1601092 | Шайба изолирующая |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
