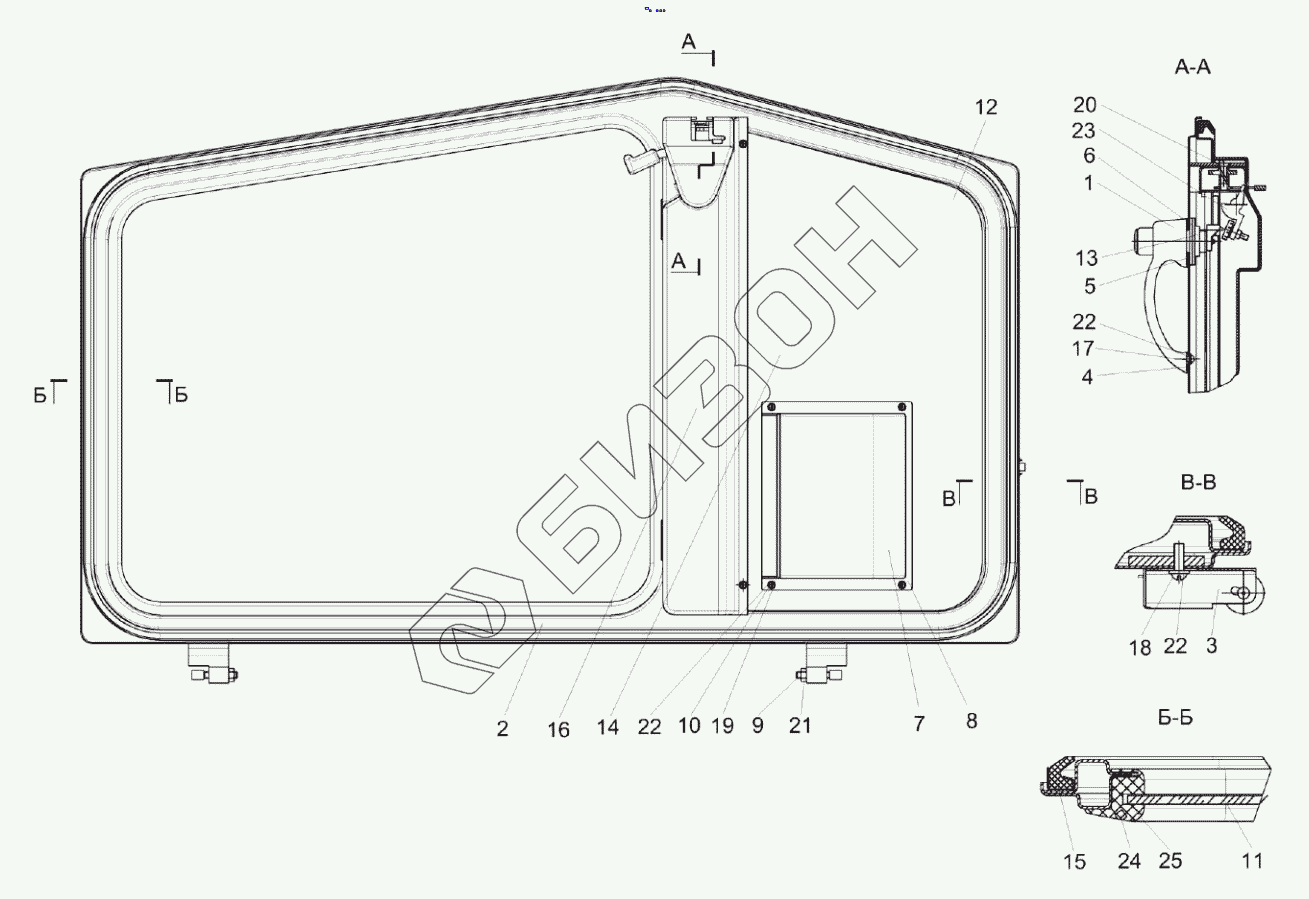

Графический каталог запасных частей к технике: Гомсельмаш MS280F. Дверь УЭС-6-2-0200020
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
15
16
17
18
19
20
21
22
22
22
23
24
25
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| УЭС-6-2-0200020 | УЭС-6-2-0200020 | Дверь |
Загрузка ...
|
|
| 1 | КЗК-12-0131010 | Ручка |
Загрузка ...
|
|
| 2 | УЭС 0200510А | Каркас двери |
Загрузка ...
|
|
| 3 | УЭС 0200800 | Фиксатор |
Загрузка ...
|
|
| 4 | КЗК-12-0131015 | Подкладка |
Загрузка ...
|
|
| 5 | КЗК-12-0131016 | Подкладка |
Загрузка ...
|
|
| 6 | КЗК-12-0131414 | Шайба |
Загрузка ...
|
|
| 7 | РСМ 10.04.20.075Б | Ящик |
Загрузка ...
|
|
| 8 | РСМ 10.04.20.083 | Накладка |
Загрузка ...
|
|
| 9 | РСМ 10.04.20.602А | Болт |
Загрузка ...
|
|
| 10 | РСМ 10.04.20.806 | Втулка |
Загрузка ...
|
|
| 11 | УЭС-6-2-0200004 | Стекло двери |
Загрузка ...
|
|
| 12 | УЭС-6-2-0200011 | Пластина |
Загрузка ...
|
|
| 13 | УЭС-6-2-0200601 | Гайка |
Загрузка ...
|
|
| 14 | УЭС 0200002А | Облицовка |
Загрузка ...
|
|
| 15 | УЭС 0200035 | Уплотнитель двери |
Загрузка ...
|
|
| 15 | РСМ-10.04.55.067-01 | Уплотнитель двери |
Загрузка ...
|
|
| 16 | УЭС 0200066А | Щиток |
Загрузка ...
|
|
| 17 | Винт B.М6-6eх16-17473 | Винт |
Загрузка ...
|
|
| 18 | Винт B.М6-6eх18-17473 | Винт |
Загрузка ...
|
|
| 19 | Винт B.М6-6eх30-17473 | Винт |
Загрузка ...
|
|
| 20 | Винт B2.М8-6eх25-17475 | Винт |
Загрузка ...
|
|
| 21 | Гайка М10-6G-5915 | Гайка М10-6G-5915 |
Загрузка ...
|
|
| 22 | Шайба C.6.01-11371 | Шайба C.6.01-11371 |
Загрузка ...
|
|
| 23 | 80-6105050 | Замок |
Загрузка ...
|
|
| 24 | УЭС 0201055 | Замок уплотнителя |
Загрузка ...
|
|
| 25 | УЭС 0202003 | Уплотнитель стекла |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
