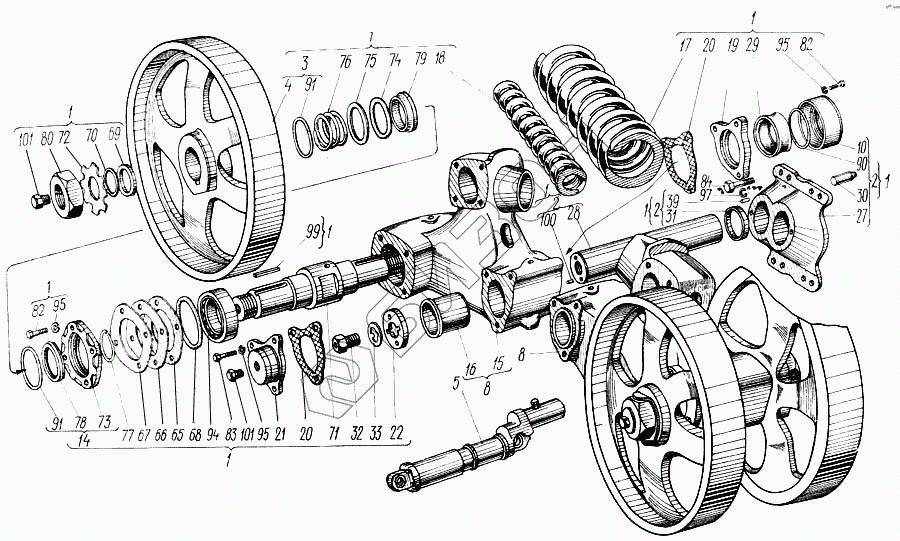

Графический каталог запасных частей к технике: ХТЗ Т-150. Подвеска
1
1
1
1
1
1
1
1
1
2
2
2
3
4
5
8
8
10
14
15
16
17
18
19
20
20
21
22
27
28
29
30
31
32
33
39
65
66
67
68
69
70
71
72
73
74
75
76
77
78
79
80
82
82
83
84
90
94
97
99
100
101
101
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 150.31.001-1Б | 150.31.001-1Б | Подвеска |
Загрузка ...
|
|
| 1 | 150.31.012-1Б | Каретка |
Загрузка ...
|
|
| 2 | 150.31.013-5 | Кронштейн каретки |
Загрузка ...
|
|
| 3 | 150.31.014-3 | Каток опорный |
Загрузка ...
|
|
| 4 | 150.31.015-3 | Каток опорный |
Загрузка ...
|
|
| 5 | 150.31.017Б | Амортизатор гидравлический |
Загрузка ...
|
|
| 8 | 150.31.021-1 | Балансир со втулками |
Загрузка ...
|
|
| 10 | 150.31.030-2 | Уплотнение |
Загрузка ...
|
|
| 14 | 85.31.026 | Корпус |
Загрузка ...
|
|
| 15 | 150.31.102-1 | Балансир |
Загрузка ...
|
|
| 16 | 150.31.103А | Втулка балансира |
Загрузка ...
|
|
| 17 | 150.31.105-3 | Пружина большая |
Загрузка ...
|
|
| 18 | 150.31.106 | Пружина малая |
Загрузка ...
|
|
| 19 | 150.31.107-6 | Корпус уплотнения |
Загрузка ...
|
|
| 20 | 150.31.108 | Прокладка |
Загрузка ...
|
|
| 21 | 150.31.109А | Крышка |
Загрузка ...
|
|
| 22 | 150.31.112А | Шайба стопорная |
Загрузка ...
|
|
| 27 | 150.31.126 | Кронштейн каретки |
Загрузка ...
|
|
| 28 | 150.31.127Б | Цапфа |
Загрузка ...
|
|
| 29 | 150.31.1394 | Кольцо |
Загрузка ...
|
|
| 30 | 150.31.147 | Штифт цилиндрический |
Загрузка ...
|
|
| 31 | 150.31.148 | Кольцо |
Загрузка ...
|
|
| 32 | 150.31.149 | Болт |
Загрузка ...
|
|
| 33 | 150.31.150 | Шайба замковая |
Загрузка ...
|
|
| 39 | 150.31.161 | Штифт |
Загрузка ...
|
|
| 65 | 54.31.406 | Прокладка регулировочная |
Загрузка ...
|
|
| 66 | 54.31.444 | Прокладка регулировочная |
Загрузка ...
|
|
| 67 | 54.31.445 | Прикидка регулировочная |
Загрузка ...
|
|
| 68 | 54.31.474-2 | Кольцо |
Загрузка ...
|
|
| 69 | 54.31.475 | Кольцо |
Загрузка ...
|
|
| 70 | 54.31.478 | Шайба |
Загрузка ...
|
|
| 71 | 85.31.119А-01 | Ось катка |
Загрузка ...
|
|
| 72 | 85.31.120 | Шайба стопорная |
Загрузка ...
|
|
| 73 | 85.31.133 | Корпус уплотнения |
Загрузка ...
|
|
| 74 | А11.00.103 | Кольцо |
Загрузка ...
|
|
| 75 | А11.00.104 | Шайба |
Загрузка ...
|
|
| 76 | А11.00.105 | Пружина |
Загрузка ...
|
|
| 77 | А11.00.106 | Кольцо стопорное |
Загрузка ...
|
|
| 78 | А11.00.107 | Кольцо уплотнительное |
Загрузка ...
|
|
| 79 | А11.00.108 | Кольцо уплотнительное |
Загрузка ...
|
|
| 80 | А31-3-01 | Гайка оси катка |
Загрузка ...
|
|
| 82 | Болт М12-6gх30.88.35.019 ГОСТ 7796-70 | Болт М12-6gх30.88.35.019 ГОСТ 7796-70 |
Загрузка ...
|
|
| 83 | 150.31.146 | Болт М12х35.109.40х.099 ГОСТ 7796-70 |
Загрузка ...
|
|
| 84 | 150.31.145 | Болт М20х1,5-6gх50.109.40х.019 ГОСТ 7796-70 |
Загрузка ...
|
|
| 90 | Кольцо 065-070-30-2-2 ГОСТ 9833-73 | Кольцо 065-070-30-2-2 ГОСТ 9833-73 |
Загрузка ...
|
|
| 94 | Подшипник 7909К ГОСТ 333-79 | Подшипник 7909К ГОСТ 333-79 |
Загрузка ...
|
|
| 97 | Шайба 20Т 65Г 05 ГОСТ 6402-70 | Шайба 20Т 65Г 05 ГОСТ 6402-70 |
Загрузка ...
|
|
| 99 | Шпонка 2-10х8х40 ГОСТ 23360-78 | Шпонка 2-10х8х40 ГОСТ 23360-78 |
Загрузка ...
|
|
| 100 | 150.31.151 | Штифт 6u8х16 ГОСТ 3128-70 |
Загрузка ...
|
|
| 101 | Пробка КГ 3/8" 10кп.016 ОСТ 23.1.117-83 | Пробка КГ 3/8" 10кп.016 ОСТ 23.1.117-83 |
Загрузка ...
|
|
| 388 | Кольцо СП-79-53-10 ГОСТ 6308-71 | Кольцо СП-79-53-10 ГОСТ 6308-71 |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
