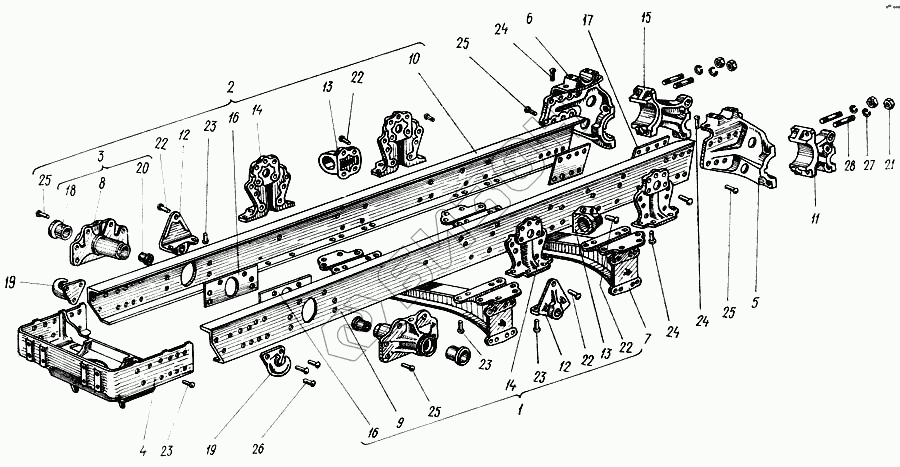

Графический каталог запасных частей к технике: ХТЗ Т-150. Рама
1
2
3
4
5
6
7
8
9
10
11
12
12
12
13
13
13
14
14
14
15
16
16
17
18
19
19
20
21
22
22
22
22
22
23
23
23
23
23
23
24
24
24
25
25
25
25
25
25
26
27
28
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 150.30.001-1 | 150.30.001-1 | Рама |
Загрузка ...
|
|
| 1 | 150.30.011-1А | Лонжерон левый |
Загрузка ...
|
|
| 2 | 150.30.012-1А | Лонжерон правый |
Загрузка ...
|
|
| 3 | 150.30.016-1 | Кронштейн направляющего колеса со втулками |
Загрузка ...
|
|
| 4 | 150.30.101-1 | Брус передний |
Загрузка ...
|
|
| 5 | 150.30.103-2 | Кронштейн задний левый |
Загрузка ...
|
|
| 6 | 150.30.104-2 | Кронштейн задний правый |
Загрузка ...
|
|
| 7 | 150.30.107-1 | Брус поперечный |
Загрузка ...
|
|
| 8 | 150.30.108-1 | Кронштейн направляющего колеса |
Загрузка ...
|
|
| 9 | 150.30.109-1 | Лонжерон левый |
Загрузка ...
|
|
| 10 | 150.30.110-1 | Лонжерон правый |
Загрузка ...
|
|
| 11 | 150.30.111-1А | Бугель левый |
Загрузка ...
|
|
| 12 | 150.30.112 | Кронштейн звена |
Загрузка ...
|
|
| 12 | 150.30.112 | Кронштейн звена |
Загрузка ...
|
|
| 13 | 150.30.114-1 | Кронштейн упорный |
Загрузка ...
|
|
| 13 | 150.30.114-1 | Кронштейн упорный |
Загрузка ...
|
|
| 14 | 150.30.118 | Кронштейн поддерживающего ролика |
Загрузка ...
|
|
| 14 | 150.30.118 | Кронштейн поддерживающего ролика |
Загрузка ...
|
|
| 15 | 150.30.119-1А | Бугель правый |
Загрузка ...
|
|
| 16 | 150.30.156 | Накладка |
Загрузка ...
|
|
| 17 | 150.30.158 | Накладка |
Загрузка ...
|
|
| 18 | 54.30.407А | Втулка большая |
Загрузка ...
|
|
| 19 | 125.30.154А | Крюк передний |
Загрузка ...
|
|
| 20 | 150.31.103А | Втулка балансира |
Загрузка ...
|
|
| 21 | 150.30.122 | Гайка М27х2.8.0112 ГОСТ 5915-70 |
Загрузка ...
|
|
| 22 | Заклепка 20х50.01.10кп ГОСТ 10299-80 | Заклепка 20х50.01.10кп ГОСТ 10299-80 |
Загрузка ...
|
|
| 22 | Заклепка 20х50.01.10кп ГОСТ 10299-80 | Заклепка 20х50.01.10кп ГОСТ 10299-80 |
Загрузка ...
|
|
| 23 | Заклепка 20х55.01.10кп ГОСТ 10299-80 | Заклепка 20х55.01.10кп ГОСТ 10299-80 |
Загрузка ...
|
|
| 23 | Заклепка 20х55.01.10кп ГОСТ 10299-80 | Заклепка 20х55.01.10кп ГОСТ 10299-80 |
Загрузка ...
|
|
| 23 | Заклепка 20х55.01.10кп ГОСТ 10299-80 | Заклепка 20х55.01.10кп ГОСТ 10299-80 |
Загрузка ...
|
|
| 24 | Заклепка 20х60.01.10кп ГОСТ 10299-80 | Заклепка 20х60.01.10кп ГОСТ 10299-80 |
Загрузка ...
|
|
| 25 | Заклепка 20х70.01.10кп ГОСТ 10299-80 | Заклепка 20х70.01.10кп ГОСТ 10299-80 |
Загрузка ...
|
|
| 25 | Заклепка 20х70.01.10кп ГОСТ 10299-80 | Заклепка 20х70.01.10кп ГОСТ 10299-80 |
Загрузка ...
|
|
| 25 | Заклепка 20х70.01.10кп ГОСТ 10299-80 | Заклепка 20х70.01.10кп ГОСТ 10299-80 |
Загрузка ...
|
|
| 26 | Заклепка 20х80.01.10кп ГОСТ 10299-80 | Заклепка 20х80.01.10кп ГОСТ 10299-80 |
Загрузка ...
|
|
| 27 | Шайба 27 65Г 05 ГОСТ 6402-70 | Шайба 27 65Г 05 ГОСТ 6402-70 |
Загрузка ...
|
|
| 28 | 150.30.121-1 | Шпилька М27х2-6gх120.88.40х.019 ГОСТ 22034-76 |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
