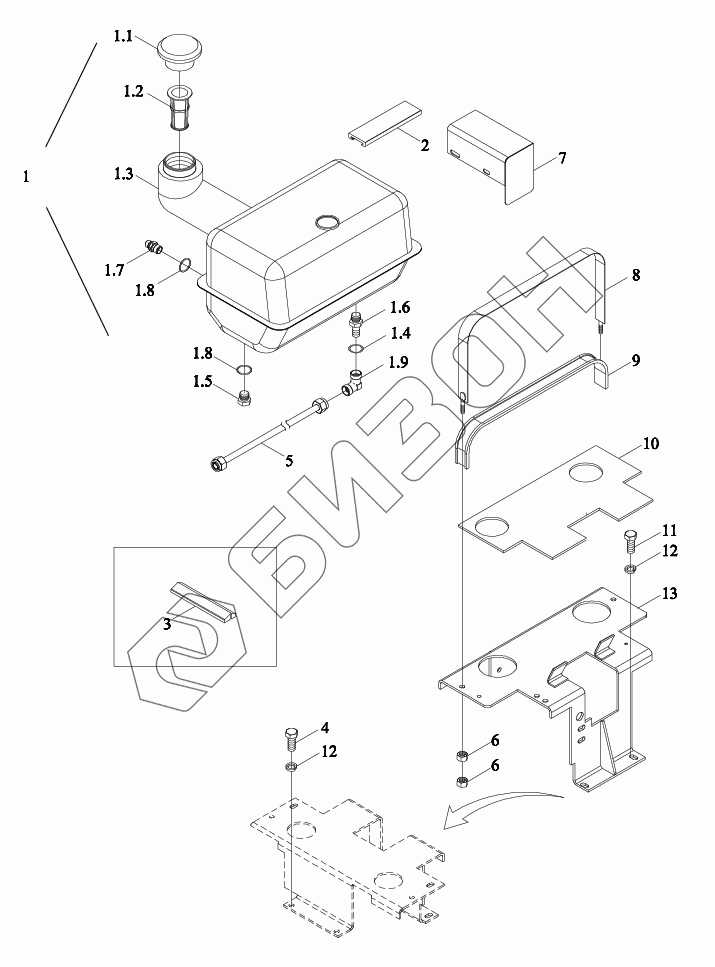

Графический каталог запасных частей к технике: LOVOL TE1LA244-003K. Топливный бак
1
1.1
1.2
1.3
1.4
1.5
1.6
1.7
1.8
1.9
2
3
4
5
6
6
7
8
9
10
11
12
13
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| TL01501020000K | TL01501020000K | Бак топливный в сборе |
Загрузка ...
|
|
| 1 | TL01501020001K | Маслобак |
Загрузка ...
|
|
| 1.1 | TD800.501A.1.1 | Крышка топливного бака |
Загрузка ...
|
|
| 1.2 | TE300.50D.1.2 | Сетка фильтровальная |
Загрузка ...
|
|
| 1.3 | TL01501020002K | Маслобак |
Загрузка ...
|
|
| 1.4 | TS09580010005 | Кольцо уплотнительное |
Загрузка ...
|
|
| 1.5 | TL01501020009K | Ввёртыш |
Загрузка ...
|
|
| 1.6 | TL01501020005K | Болт |
Загрузка ...
|
|
| 1.7 | GBT3733-L10 | Штуцер |
Загрузка ...
|
|
| 1.8 | TS09580010004 | Кольцо уплотнительное |
Загрузка ...
|
|
| 1.9 | GBT3754-L12 | Штуцер соединительный |
Загрузка ...
|
|
| 2 | FT65.50.209a | Лента резиновая |
Загрузка ...
|
|
| 3 | FT300.50.112 | Втулка |
Загрузка ...
|
|
| 4 | GBT5783-M10X20-8.8-A3L | Болт с шестигранной головкой |
Загрузка ...
|
|
| 5 | TL01501020004K | Маслопровод |
Загрузка ...
|
|
| 6 | GBT6170-M10-8-A3L | Гайка |
Загрузка ...
|
|
| 7 | TE300.50.5 | Доска теплоизоляционная |
Загрузка ...
|
|
| 8 | TE300.50.4 | Ленточная сталь |
Загрузка ...
|
|
| 9 | FT300.45.809 | Нажимная планка |
Загрузка ...
|
|
| 10 | TE300.50-02 | Подушка |
Загрузка ...
|
|
| 11 | GBT5783-M10X25-8.8-A3L | Болт с шестигранной головкой |
Загрузка ...
|
|
| 12 | GBT93-10-A3L | Гровер |
Загрузка ...
|
|
| 13 | TL02501060002 | Кронштейн |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
