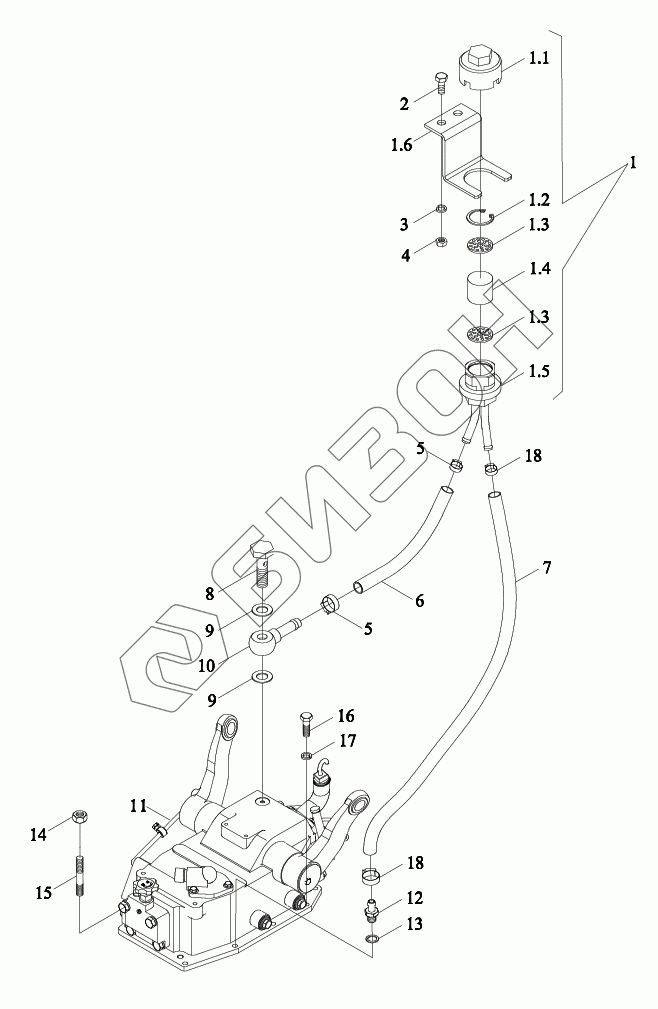

Графический каталог запасных частей к технике: LOVOL TE1LA244-003K. Монтажный блок подъемника 1
1
1.1
1.2
1.3
1.3
1.4
1.5
1.6
2
3
4
5
5
6
7
8
9
9
10
11
12
13
14
15
16
17
18
18
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| TE250.55 | TE250.55 | Монтажный блок подъемника в сборе |
Загрузка ...
|
|
| 1 | TE250.55.2a | Корпус |
Загрузка ...
|
|
| 1.1 | FT700.55D.136 | Крышка |
Загрузка ...
|
|
| 1.2 | GBT893.1-26 | Кольцо эластичное стопорное для отверстий |
Загрузка ...
|
|
| 1.3 | FT650.40.167 | Фильтр грубый |
Загрузка ...
|
|
| 1.4 | FT700.55D.109 | Фильтроэлемент |
Загрузка ...
|
|
| 1.5 | TE250.55.2a.1 | Корпус адсорбера |
Загрузка ...
|
|
| 1.6 | TE250.55-02 | Пластина крепёжная |
Загрузка ...
|
|
| 2 | GBT5783-M8X25-8.8-A2L | Болт с шестигранной головкой |
Загрузка ...
|
|
| 3 | GBT93-8-A0P | Гровер |
Загрузка ...
|
|
| 4 | GBT6170-M8-8-A2L | Гайка |
Загрузка ...
|
|
| 5 | Q67512 | Хомут |
Загрузка ...
|
|
| 6 | TE250.55-01 | Шланг |
Загрузка ...
|
|
| 7 | TE354.371-02 | Шланг |
Загрузка ...
|
|
| 8 | FT700.55D.147 | Болт |
Загрузка ...
|
|
| 9 | JBT982-8 | Шайба комбинированная уплотнительная |
Загрузка ...
|
|
| 10 | FT700.55D.025 | Маслопровод |
Загрузка ...
|
|
| 11 | TE250.55.1a | Устройство подъёмное в сборе |
Загрузка ...
|
|
| 12 | TE354.371-01 | Штуцер соединительный |
Загрузка ...
|
|
| 13 | JBT982-12 | Шайба комбинированная уплотнительная |
Загрузка ...
|
|
| 14 | GBT6170-M10-10-A3L | Гайка шестигранная |
Загрузка ...
|
|
| 15 | GBT899-M10X25-10.9-A3L | Шпилька |
Загрузка ...
|
|
| 16 | GBT5783-M10X30-10.9-A3L | Болт с шестигранной головкой |
Загрузка ...
|
|
| 17 | TE250.55-03 | Шайба |
Загрузка ...
|
|
| 18 | Q67516 | Хомут |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
