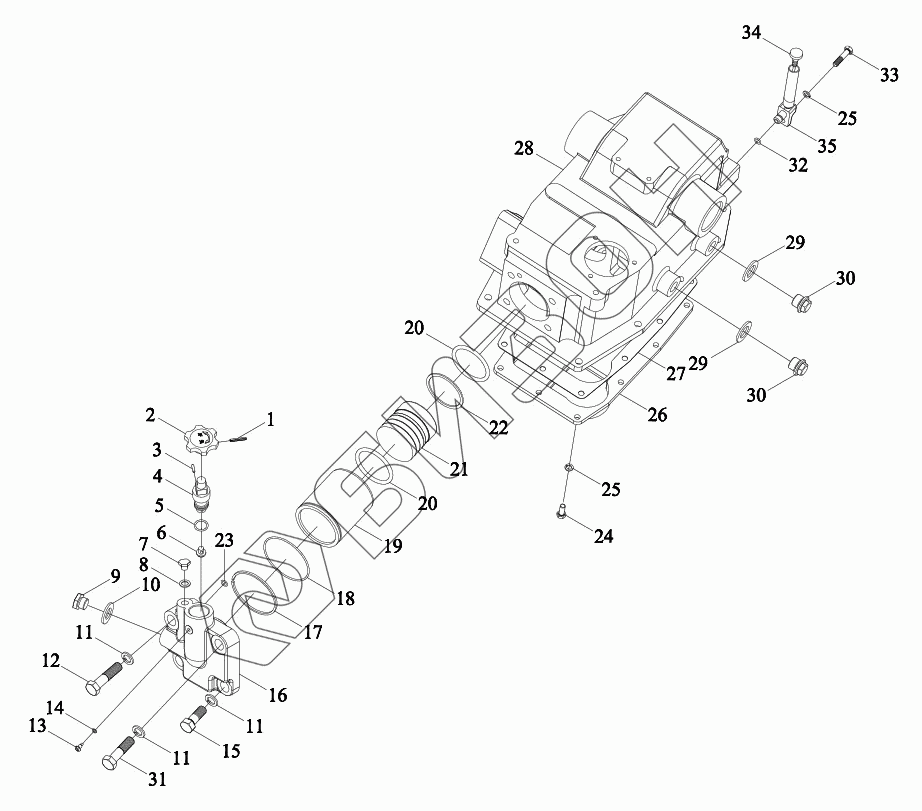

Графический каталог запасных частей к технике: LOVOL TE1LA244-003K. Монтажный блок подъемника 2
1
2
3
4
5
6
7
8
9
10
11
11
11
12
13
14
15
16
17
18
19
20
20
21
22
23
24
25
25
26
27
28
29
29
30
30
31
32
33
34
35
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| TE250.55 | TE250.55 | Монтажный блок подъемника в сборе |
Загрузка ...
|
|
| 1 | GBT879.1-4X22 | Штырь |
Загрузка ...
|
|
| 2 | E300.55.140A | Маховик |
Загрузка ...
|
|
| 3 | 300.55.138 | Штырь |
Загрузка ...
|
|
| 4 | FT250.55.128B | Клапанный рычаг |
Загрузка ...
|
|
| 5 | GBT1235-22X2.4 | Кольцо в форме О |
Загрузка ...
|
|
| 6 | YT18.55.129 | Регулирующий клапан |
Загрузка ...
|
|
| 7 | JBT1000-M10X1 | Пробка резьбовая |
Загрузка ...
|
|
| 8 | 150D.55.227-2 | Кольцо уплотнительное |
Загрузка ...
|
|
| 9 | 25.55.109A | Ввёртыш |
Загрузка ...
|
|
| 10 | JBT982-18 | Шайба комбинированная уплотнительная |
Загрузка ...
|
|
| 11 | GBT93-14 | Прокладное кольцо |
Загрузка ...
|
|
| 12 | GBT5783-M14X55-10.9-A3L | Болт с шестигранной головкой |
Загрузка ...
|
|
| 13 | GBT828-M5X6X4-22H | Винт |
Загрузка ...
|
|
| 14 | GBT97.1-5-A0P | Плоская шайба |
Загрузка ...
|
|
| 15 | YT18.55.152 | Болт |
Загрузка ...
|
|
| 16 | TE250.55.126A | Головка цилиндра |
Загрузка ...
|
|
| 17 | TE250.55.112 | Кольцо в форме О |
Загрузка ...
|
|
| 18 | TE250.55.200 | Кольцо ограничительное |
Загрузка ...
|
|
| 19 | TE250.55.102B | Цилиндр |
Загрузка ...
|
|
| 20 | GBT3452.1-60X5.30G | Кольцо в форме О |
Загрузка ...
|
|
| 21 | 220-1.55.011A | Поршень |
Загрузка ...
|
|
| 22 | 220-1.55.161 | Кольцо ограничительное |
Загрузка ...
|
|
| 23 | GBT3452.1-9.5X1.80G | Кольцо в форме О |
Загрузка ...
|
|
| 24 | GBT5783-M8X20-10.9-A2L | Болт |
Загрузка ...
|
|
| 25 | GBT93-8 | Кольцо прокладное |
Загрузка ...
|
|
| 26 | YT18.55.115B | Башмак |
Загрузка ...
|
|
| 27 | YT18.55.116-1 | Подушка |
Загрузка ...
|
|
| 28 | TE250.55.101E | Корпус картера |
Загрузка ...
|
|
| 29 | JBT982-20 | Шайба комбинированная уплотнительная |
Загрузка ...
|
|
| 30 | FT65.55.117 | Ввёртыш |
Загрузка ...
|
|
| 31 | GBT5783-M14X50-8.8-A3L | Болт с шестигранной головкой |
Загрузка ...
|
|
| 32 | GBT1235-12X1.9 | Кольцо в форме О |
Загрузка ...
|
|
| 33 | GBT5783-M8X25-10.9-A2L | Болт с шестигранной головкой |
Загрузка ...
|
|
| 34 | TE250.55.015 | Маслоизмеритель |
Загрузка ...
|
|
| 35 | TE250.55.012 | Трубка маслоизмерителя |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
