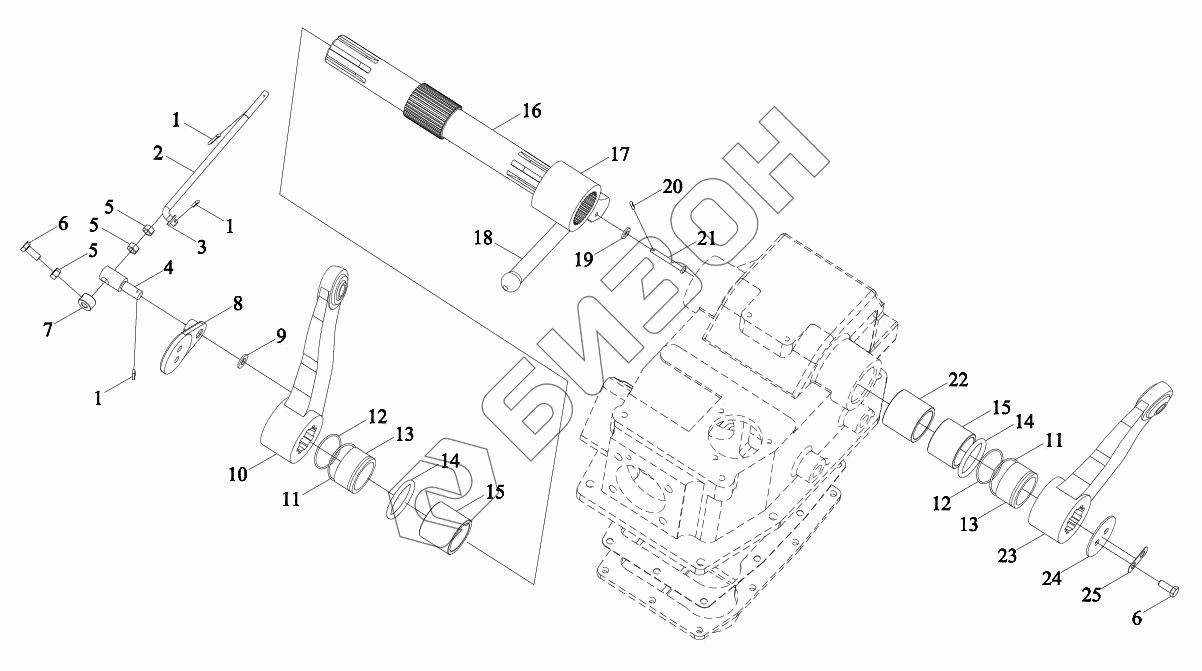

Графический каталог запасных частей к технике: LOVOL TE1LA244-003K. Монтажный блок подъемника 3
1
1
1
2
3
4
5
5
5
6
6
7
8
9
10
11
11
12
12
13
13
14
14
15
15
16
17
18
19
20
21
22
23
24
25
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| TE250.55 | TE250.55 | Монтажный блок подъемника в сборе |
Загрузка ...
|
|
| 1 | GBT91-1.2X16-A0P | Шплинт |
Загрузка ...
|
|
| 2 | 14.55.108A | Вал регулирующий |
Загрузка ...
|
|
| 3 | GBT97.1-8 | Кольцо прокладочное |
Загрузка ...
|
|
| 4 | 14.55.107 | Ось |
Загрузка ...
|
|
| 5 | GBT6170-M8 | Гайка |
Загрузка ...
|
|
| 6 | GBT5783-M8X20 | Болт |
Загрузка ...
|
|
| 7 | 18.55.110 | Щит |
Загрузка ...
|
|
| 8 | 18.55.145 | Щиток |
Загрузка ...
|
|
| 9 | GBT97.1-12-A0P | Шайба плоская |
Загрузка ...
|
|
| 10 | TE250.55.018 | Плечо подъемное |
Загрузка ...
|
|
| 11 | GBT3452.1-43.7X1.80G | Кольцо в форме О |
Загрузка ...
|
|
| 12 | GBT3452.1-48.7X1.8 | Кольцо в форме О |
Загрузка ...
|
|
| 13 | TE250.55.132 | Уплотнение |
Загрузка ...
|
|
| 14 | TE250.55.110 | Кольцо в форме О |
Загрузка ...
|
|
| 15 | TE250.55.113 | Втулка вала |
Загрузка ...
|
|
| 16 | TE250.55.109 | Вал |
Загрузка ...
|
|
| 17 | 18.55.133-1 | Внутренний подъемный рычаг |
Загрузка ...
|
|
| 18 | 18.55.132 | Торкатель |
Загрузка ...
|
|
| 19 | GBT97.1-6 | Кольцо прокладочное |
Загрузка ...
|
|
| 20 | GBT91-2X12-A0P | Шплинт |
Загрузка ...
|
|
| 21 | GBT882-B6X50 | Ось |
Загрузка ...
|
|
| 22 | TE250.55.114 | Втулка вала |
Загрузка ...
|
|
| 23 | TE250.55.018 | Плечо подъемное |
Загрузка ...
|
|
| 24 | 18.55.109 | Плита нажимная |
Загрузка ...
|
|
| 25 | 18.55.111 | Подушка |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
