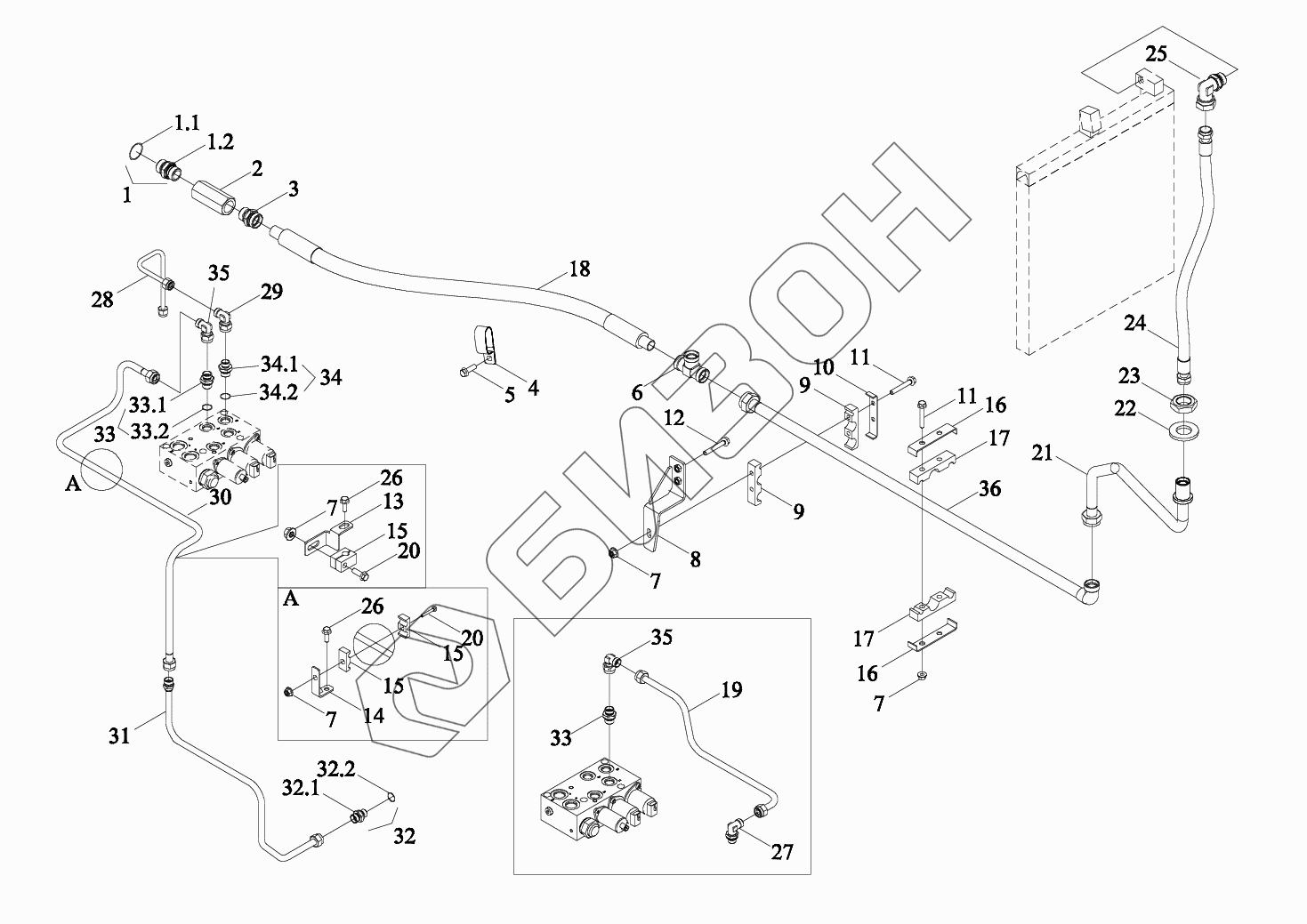

Графический каталог запасных частей к технике: LOVOL TM7N1A2604-002K. Трубопровод 3
1.1
1.2
2
3
4
5
6
7
7
7
7
8
9
9
10
11
11
12
13
14
15
15
15
16
16
17
17
18
19
20
20
21
22
23
24
25
26
26
27
28
29
30
31
32.1
32.2
33.1
33.2
34.1
34.2
35
35
36
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| TM7N403020000K | TM7N403020000K | Трубопровод |
Загрузка ...
|
|
| 1.1 | TS09580010009 | Кольцо уплотнительное 23.6X2.9-M27X2 |
Загрузка ...
|
|
| 1.2 | TN1S403100045 | Стык |
Загрузка ...
|
|
| 2 | TK4030345000 | Клапан перепускной |
Загрузка ...
|
|
| 3 | BZF0050.2-013 | Штуцер проходной |
Загрузка ...
|
|
| 4 | TG1204.812-06 | Зажим трубный |
Загрузка ...
|
|
| 5 | GBT5789-M8X12-8.8-A2L | Болт с фланцем |
Загрузка ...
|
|
| 6 | GBT3745-L22 | Муфта |
Загрузка ...
|
|
| 7 | GBT6177.1-M8-8-A2L | Гайка с фланцем |
Загрузка ...
|
|
| 8 | TN1S403140002 | Кронштейн |
Загрузка ...
|
|
| 9 | TK4030301600 | Зажим трубный |
Загрузка ...
|
|
| 10 | TK4030306300 | Накладка |
Загрузка ...
|
|
| 11 | GBT5789-M8X50-8.8-A2L | Болт с фланцем |
Загрузка ...
|
|
| 12 | GBT5789-M8X35-8.8-A2L | Болт с фланцем |
Загрузка ...
|
|
| 13 | TM7N403020001a | Кронштейн |
Загрузка ...
|
|
| 14 | TN1S403080011a | Кронштейн |
Загрузка ...
|
|
| 15 | TG1654.402-07 | Зажим трубный |
Загрузка ...
|
|
| 16 | TK4030306200 | Накладка |
Загрузка ...
|
|
| 17 | TK4030301500 | Зажим трубный |
Загрузка ...
|
|
| 18 | TK4030526000 | Труба откачивающая |
Загрузка ...
|
|
| 19 | TN1S403080029a | Труба откачивающая |
Загрузка ...
|
|
| 20 | GBT5789-M8X40-8.8-A2L | Болт с фланцем |
Загрузка ...
|
|
| 21 | TM7N403020004K | Труба откачивающая |
Загрузка ...
|
|
| 22 | GBT97.1-30-A3L | Шайба плоская |
Загрузка ...
|
|
| 23 | GBT6173-M30X2-05-A3L | Гайка шестигранная тонкая |
Загрузка ...
|
|
| 24 | TM7N403020005K | Труба откачивающая |
Загрузка ...
|
|
| 25 | TG1454.402J.2 | Уголок |
Загрузка ...
|
|
| 26 | GBT5789-M10X20-8.8-A3L | Болт с фланцем |
Загрузка ...
|
|
| 27 | GL06701050023 | Штуцер |
Загрузка ...
|
|
| 28 | TN1S403100012 | Маслопровод |
Загрузка ...
|
|
| 29 | GBT3754-L10 | Штуцер соединительный |
Загрузка ...
|
|
| 30 | TN1S403080034a | Маслопровод |
Загрузка ...
|
|
| 31 | TN1S403100014 | Маслопровод |
Загрузка ...
|
|
| 32.1 | GBT3733-L12 | Штуцер |
Загрузка ...
|
|
| 32.2 | TS09580010005 | Кольцо уплотнительное 13.3X2.2-M16X1.5 |
Загрузка ...
|
|
| 33.1 | TG1654.402B-03 | Штуцер переходной L12-M18X1.5 |
Загрузка ...
|
|
| 33.2 | TS09580010006 | Кольцо уплотнительное |
Загрузка ...
|
|
| 34.1 | CR3E706010019 | Деталь переходная |
Загрузка ...
|
|
| 34.2 | TS09580010006 | Кольцо уплотнительное |
Загрузка ...
|
|
| 35 | GBT3754-L12 | Штуцер соединительный |
Загрузка ...
|
|
| 36 | TK4030525000 | Маслопровод |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
