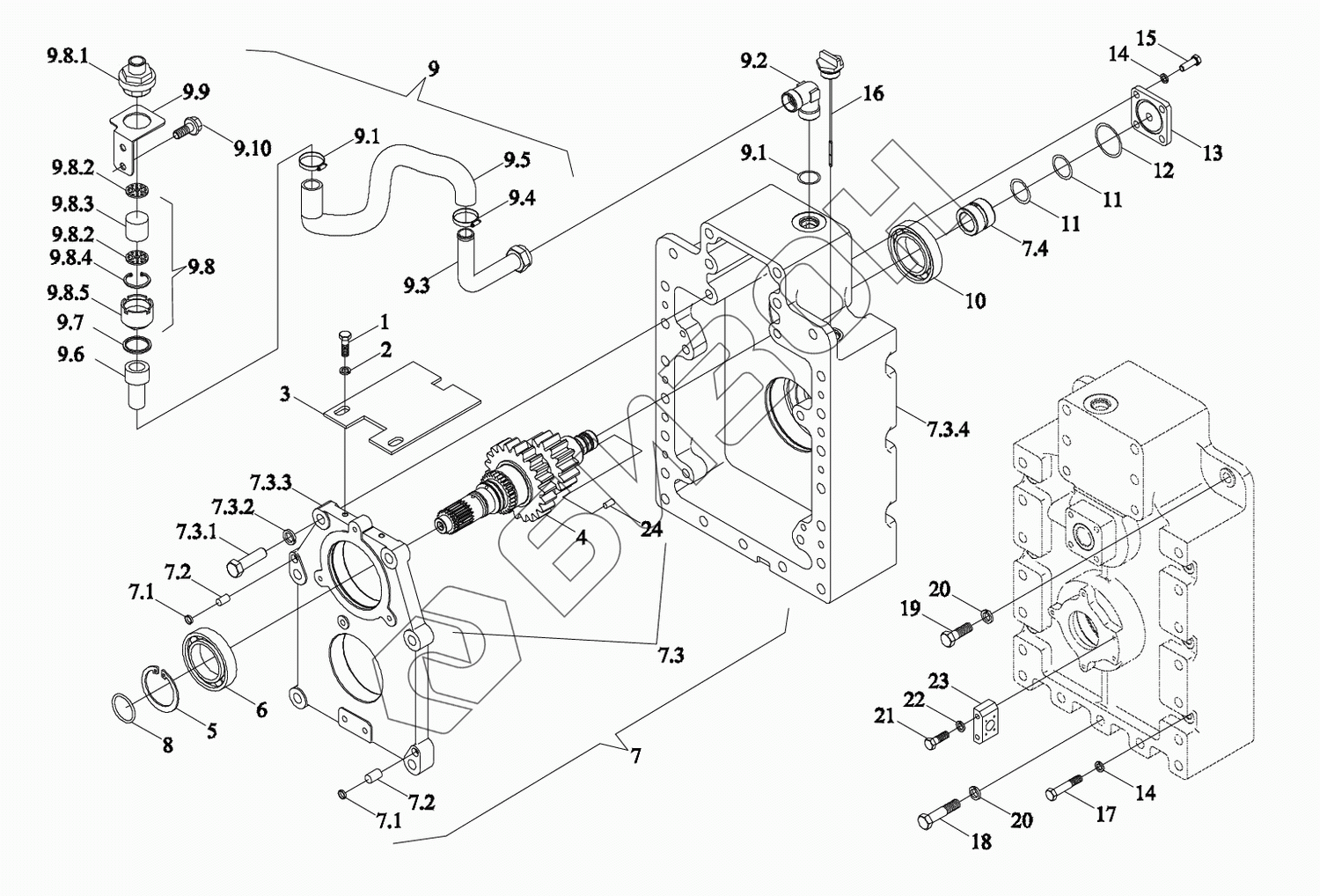

Графический каталог запасных частей к технике: LOVOL TM7N1A2604-002K. Механизм привода 1

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart spinner6
1
2
3
4
5
6
7
7.1
7.1
7.2
7.2
7.3
7.3.1
7.3.2
7.3.3
7.3.4
7.4
8
9
9.1
9.1
9.2
9.3
9.4
9.5
9.6
9.7
9.8
9.8.1
9.8.2
9.8.2
9.8.3
9.8.4
9.8.5
9.9
9.10
10
11
11
12
13
14
14
15
16
17
18
19
20
20
21
22
23
24
Позиция на иллюстрации Заводской номер детали Название детали Цена
TN1P411010000 TN1P411010000 Привод отбора мощности в сборе
Загрузка ...
1 GBT5783-M10X20-8.8-A3L Болт с шестигранной головкой
Загрузка ...
2 GBT93-10-A3L Гровер
Загрузка ...
3 TK4110100600 Крышка
Загрузка ...
4 TH09411010002c Вал шестеренчатый
Загрузка ...
5 GBT893.1-130 Кольцо эластичное стопорное для отверстий
Загрузка ...
6 GBT283-NJ2215E Подшипник
Загрузка ...
7 TN1P411010001 Корпус картера
Загрузка ...
7.1 Q72216 Пробка колокольная
Загрузка ...
7.2 GBT119.1-12h8X40-A3L Штырь цилиндрический
Загрузка ...
7.3 TN1P411010002 Корпус картера
Загрузка ...
7.3.1 GBT5783-M18X65-10.9-A9L Болт с шестигранной головкой
Загрузка ...
7.3.2 GBT93-18-A3L Гровер
Загрузка ...
7.3.3 TK4110003200 Крышка
Загрузка ...
7.3.4 TN1P411010003 Корпус картера
Загрузка ...
7.4 TK4110003900 Втулка
Загрузка ...
8 GBT3452.1-51.5X2.65G Кольцо уплотнительное резиновое для гидропневматики
Загрузка ...
9 TN2P411010010 Дыхательный прибор
Загрузка ...
9.1 TS09580010011 Кольцо в форме О
Загрузка ...
9.2 GBT3738-L28 Штуцер соединительный
Загрузка ...
9.3 TK4110103000 Трубка
Загрузка ...
9.4 Q67645 Хомут шланга B-типа
Загрузка ...
9.5 TN2P411010011 Шланг резиновый
Загрузка ...
9.6 TK4110104000 Трубка
Загрузка ...
9.7 JBT982-30 Шайба комбинированная уплотнительная
Загрузка ...
9.8 TK3840003000 Дыхательный прибор
Загрузка ...
9.8.1 TK3840000700 Дыхательный прибор
Загрузка ...
9.8.2 FT800.38.231 Шайба специальная
Загрузка ...
9.8.3 FT800.38.234 Фильтрующий элемент
Загрузка ...
9.8.4 GBT893.1-38 Кольцо эластичное стопорное для отверстий
Загрузка ...
9.8.5 TG1204.385-03 Крышка
Загрузка ...
9.9 TN1S411010002 Плита монтажная
Загрузка ...
9.10 GBT16674.1-M8X16-8.8-A2L Болт с фланцем
Загрузка ...
10 GBT283-NJ311E Подшипник
Загрузка ...
11 TH09411010021 Кольцо герметическое
Загрузка ...
12 GBT3452.1-60.0X3.55G Кольцо уплотнительное резиновое для гидропневматики
Загрузка ...
13 TK4110001200 Щит торцовый
Загрузка ...
14 GBT93-12-A3L Гровер
Загрузка ...
15 GBT5783-M12X35-8.8-A3L Болт
Загрузка ...
16 TK4110107000 Маслоизмеритель
Загрузка ...
17 TK4110002200 Болт с шестигранной головкой M12X160-10.9-A2L
Загрузка ...
18 TK4110002400 Болт с шестигранной головкой M18X195-10.9-A3L
Загрузка ...
19 GBT5783-M18X55-10.9-A9L Болт с шестигранной головкой
Загрузка ...
20 FT804.31B.120 Шайба
Загрузка ...
21 GBT5783-M8X50-8.8-A2L Болт с шестигранной головкой
Загрузка ...
22 GBT93-8-A3L Гровер
Загрузка ...
23 TK4110002300 Основание опорное
Загрузка ...
24 TK4210003600 Блокировка
Загрузка ...
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
