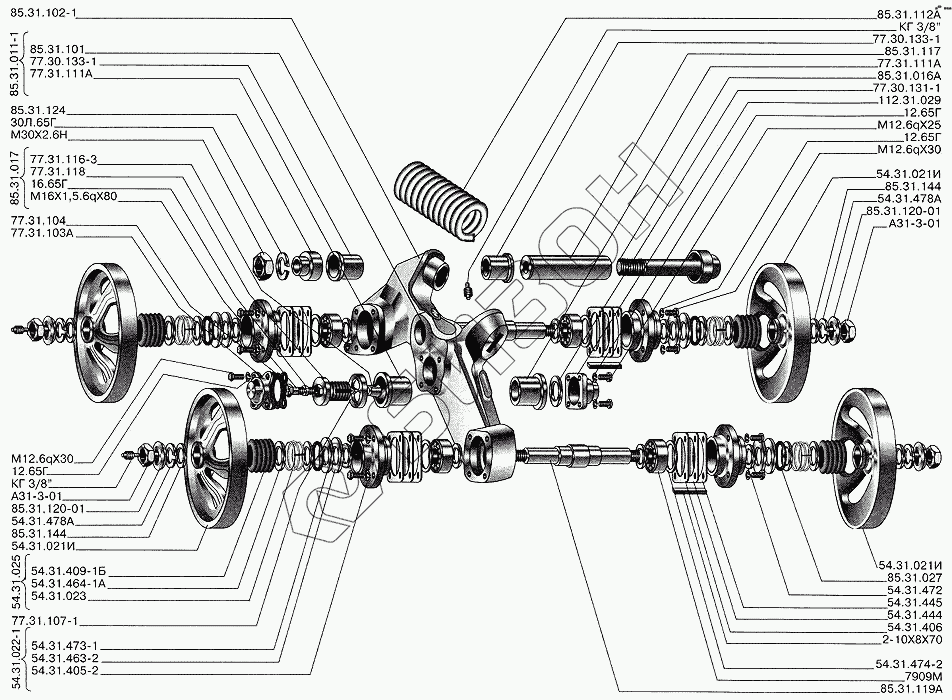

Графический каталог запасных частей к технике: ВгТЗ ДТ-75. Каретка подвески

Тип техники

Марка

Модель

Схема

85.31.112А

85.31.124

85.31.016А

85.31.119А

85.31.117

7909М

КГ3/8"

77.31.104

54.31.406

54.31.444

54.31.445

54.31.023

77.31.103А

112.31.029

54.31.025

54.31.409-1Б

54.31.478А

77.31.107-1

12.65Г

16.65Г

30Л.65Г

54.31.464-1А

85.31.120-01

2-10Х8Х70

85.31.011-1

85.31.102-1

М12.6gХ25

М12.6gХ30

М16Х1,5.6gХ80

77.31.111А

77.31.116-3

77.30.133-1

М30Х2.6Н

А31-3-01

77.31.118

85.31.017

85.31.101

54.31.021И

54.31.473-1

54.31.474-2

85.31.144

77.30.131-1

85.31.027

54.31.472

54.31.463-2

54.31.022-1

54.31.405-2

Позиция на иллюстрации	Заводской номер детали	Название детали	Цена
85.31.112А	85.31.112А	Рессора	Загрузка ...
85.31.124	85.31.124	Крышка	Загрузка ...
85.31.130	85.31.130	Обойма ведущая	Загрузка ...
85.31.131	85.31.131	Обойма внешняя	Загрузка ...
85.31.016А	85.31.016А	Ось	Загрузка ...
85.31.119А	85.31.119А	Ось катка	Загрузка ...
85.31.018Р-01	85.31.018Р-01	Ось катка с гайками	Загрузка ...
85.31.117	85.31.117	Ось качания	Загрузка ...
7909М	7909М	Подшипник роликовый ГОСТ 333-79	Загрузка ...
КГ3/8"	КГ3/8"	Пробка	Загрузка ...
77.31.104	77.31.104	Прокладка	Загрузка ...
54.31.406	54.31.406	Прокладка регулировочная (0,4 мм)	Загрузка ...
54.31.444	54.31.444	Прокладка регулировочная (0,6 мм)	Загрузка ...
54.31.445	54.31.445	Прокладка регулировочная (0,2 мм)	Загрузка ...
54.31.023	54.31.023	Пружина уплотнения в сборе	Загрузка ...
77.31.103А	77.31.103А	Крышка	Загрузка ...
112.31.029	112.31.029	Уплотнение	Загрузка ...
85.31.021	85.31.021	Уплотнение	Загрузка ...
85.31.023	85.31.023	Чехол	Загрузка ...
54.31.025	54.31.025	Чехол уплотнения в сборе	Загрузка ...
54.31.409-1Б	54.31.409-1Б	Чехол уплотнения	Загрузка ...
54.31.478А	54.31.478А	Шайба	Загрузка ...
77.31.107-1	77.31.107-1	Шайба	Загрузка ...
12.65Г	12.65Г	Шайба ГОСТ 6402-70	Загрузка ...
16.65Г	16.65Г	Шайба ГОСТ 6402-70	Загрузка ...
30Л.65Г	30Л.65Г	Шайба ГОСТ 6402-70	Загрузка ...
54.31.464-1А	54.31.464-1А	Шайба нажимная	Загрузка ...
85.31.120-01	85.31.120-01	Шайба стопорная	Загрузка ...
2-10Х8Х70	2-10Х8Х70	Шпонка ГОСТ 23360-78	Загрузка ...
85.31.002-1	85.31.002-1	Каретка подвески передняя левая и задняя правая	Загрузка ...
85.31.011-1	85.31.011-1	Балансир внешний в сборе	Загрузка ...
85.31.102-1	85.31.102-1	Балансир внутренний	Загрузка ...
М12.6gХ25	М12.6gХ25	Болт ГОСТ 7796-70	Загрузка ...
М12.6gХ30	М12.6gХ30	Болт ГОСТ 7796-70	Загрузка ...
М16Х1,5.6gХ80	М16Х1,5.6gХ80	Болт ГОСТ 7796-70	Загрузка ...
77.31.111А	77.31.111А	Втулка	Загрузка ...
77.31.116-3	77.31.116-3	Втулка конусная	Загрузка ...
77.30.133-1	77.30.133-1	Втулка малая	Загрузка ...
М30Х2.6Н	М30Х2.6Н	Гайка ГОСТ 15522-70	Загрузка ...
А31-3-01	А31-3-01	Гайка оси катка	Загрузка ...
77.31.118	77.31.118	Гайка цанговая	Загрузка ...
85.31.017	85.31.017	Гайка цанговая	Загрузка ...
85.31.001-1	85.31.001-1	Каретка подвески передняя правая и задняя левая	Загрузка ...
85.31.101	85.31.101	Балансир внешний	Загрузка ...
54.31.021И	54.31.021И	Каток опорный	Загрузка ...
54.31.466	54.31.466	Колпак уплотнения	Загрузка ...
54.31.473-1	54.31.473-1	Кольцо	Загрузка ...
54.31.474-2	54.31.474-2	Кольцо	Загрузка ...
85.31.144	85.31.144	Кольцо	Загрузка ...
77.30.131-1	77.30.131-1	Кольцо защитное	Загрузка ...
85.31.027	85.31.027	Кольцо обрезиненое	Загрузка ...
54.31.472	54.31.472	Кольцо стопорное	Загрузка ...
54.31.463-2	54.31.463-2	Кольцо уплотнительное	Загрузка ...
Т24-4612055	Т24-4612055	Кольцо уплотнительное	Загрузка ...
54.31.426-2	54.31.426-2	Кольцо уплотнительное малое	Загрузка ...
54.31.022-1	54.31.022-1	Корпус уплотнения в сборе	Загрузка ...
54.31.405-2	54.31.405-2	Корпус уплотнения внешний	Загрузка ...

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
