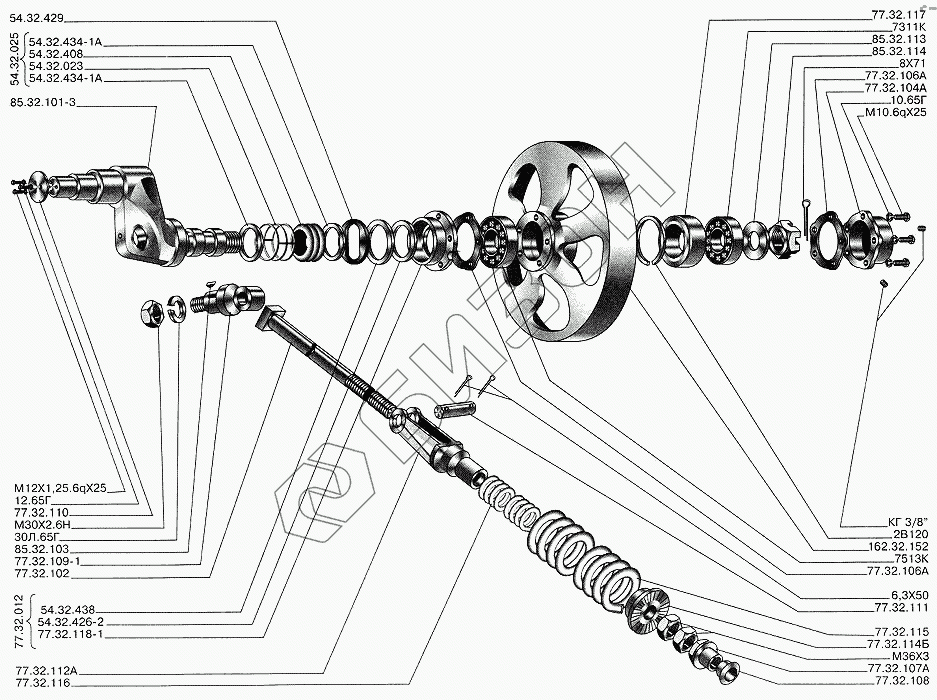

Графический каталог запасных частей к технике: ВгТЗ ДТ-75. Колесо направляющее
54.32.408
7313К
КГ3/8"
77.32.106А
77.32.106А
77.32.115
77.32.116
54.32.023
77.32.114Б
77.32.112А
77.32.109-1
54.32.025
7311К
10.65Г
12.65Г
30Л.65Г
54.32.434-1А
54.32.434-1А
77.32.110
85.32.113
6,3Х50
8Х71
85.32.103
77.32.108
М10.6gХ25
М12Х1,25.6qХ25
77.32.102
77.32.117
85.32.114
М30Х2.6Н
М36Х3
77.32.107А
162.32.152
54.32.438
2В120
54.32.429
54.32.426-2
77.32.012
77.32.118-1
77.32.104А
85.32.101-3
77.32.111
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 54.32.408 | 54.32.408 | Шайба с лыской |
Загрузка ...
|
|
| 7313К | 7313К | Подшипник роликовый ГОСТ 333-79 |
Загрузка ...
|
|
| КГ3/8" | КГ3/8" | Пробка |
Загрузка ...
|
|
| КГ3/8"LВ | КГ3/8"LВ | Пробка |
Загрузка ...
|
|
| 77.32.106А | 77.32.106А | Прокладка |
Загрузка ...
|
|
| 77.32.115 | 77.32.115 | Пружина |
Загрузка ...
|
|
| 77.32.116 | 77.32.116 | Пружина малая |
Загрузка ...
|
|
| 54.32.023 | 54.32.023 | Пружина уплотнения в сборе |
Загрузка ...
|
|
| 77.32.114Б | 77.32.114Б | Упор |
Загрузка ...
|
|
| 77.32.112А | 77.32.112А | Упор пружины |
Загрузка ...
|
|
| 77.32.109-1 | 77.32.109-1 | Ушко |
Загрузка ...
|
|
| 54.32.025 | 54.32.025 | Чехол уплотнения в сборе |
Загрузка ...
|
|
| 7311К | 7311К | Подшипник роликовый ГОСТ 333-79 |
Загрузка ...
|
|
| 10.65Г | 10.65Г | Шайба ГОСТ 6402-70 |
Загрузка ...
|
|
| 12.65Г | 12.65Г | Шайба ГОСТ 6402-70 |
Загрузка ...
|
|
| 30Л.65Г | 30Л.65Г | Шайба ГОСТ 6402-70 |
Загрузка ...
|
|
| 54.32.434-1А | 54.32.434-1А | Шайба нажимная |
Загрузка ...
|
|
| 77.32.110 | 77.32.110 | Шайба упорная |
Загрузка ...
|
|
| 85.32.113 | 85.32.113 | Шайба упорная |
Загрузка ...
|
|
| 6,3Х50 | 6,3Х50 | Шплинт ГОСТ 397-79 |
Загрузка ...
|
|
| 8Х71 | 8Х71 | Шплинт ГОСТ 397-79 |
Загрузка ...
|
|
| 85.32.103 | 85.32.103 | Шпонка сегментная |
Загрузка ...
|
|
| 77.32.108 | 77.32.108 | Яблоко упорное |
Загрузка ...
|
|
| 85.32.012 | 85.32.012 | Колесо направляющее |
Загрузка ...
|
|
| М10.6gХ25 | М10.6gХ25 | Болт ГОСТ 7796-70 |
Загрузка ...
|
|
| М12Х1,25.6qХ25 | М12Х1,25.6qХ25 | Болт ГОСТ 7796-70 |
Загрузка ...
|
|
| 77.32.102 | 77.32.102 | Болт натяжной |
Загрузка ...
|
|
| 77.32.117 | 77.32.117 | Втулка распорная |
Загрузка ...
|
|
| 85.32.114 | 85.32.114 | Гайка |
Загрузка ...
|
|
| М30Х2.6Н | М30Х2.6Н | Гайка ГОСТ 15522-70 |
Загрузка ...
|
|
| М36Х3 | М36Х3 | Гайка ГОСТ 5916-70 |
Загрузка ...
|
|
| 77.32.107А | 77.32.107А | Гайка регулировочная натяжения |
Загрузка ...
|
|
| 162.32.152 | 162.32.152 | Колесо направляющее |
Загрузка ...
|
|
| 85.32.001 | 85.32.001 | Колесо направляющее правое в сборе |
Загрузка ...
|
|
| 85.32.002 | 85.32.002 | Колесо направляющее левое в сборе |
Загрузка ...
|
|
| 85.32.013 | 85.32.013 | Амортизатор механический |
Загрузка ...
|
|
| 54.32.438 | 54.32.438 | Кольцо |
Загрузка ...
|
|
| 2В120 | 2В120 | Кольцо ГОСТ 13941-68 |
Загрузка ...
|
|
| 54.32.429 | 54.32.429 | Кольцо уплотнительное малое |
Загрузка ...
|
|
| 54.32.426-2 | 54.32.426-2 | Кольцо уплотнительное |
Загрузка ...
|
|
| 79.32.011Д | 79.32.011Д | Комплект оси коленчатой |
Загрузка ...
|
|
| 77.32.012 | 77.32.012 | Корпус уплотнения в сборе |
Загрузка ...
|
|
| 77.32.118-1 | 77.32.118-1 | Корпус уплотнения внешний |
Загрузка ...
|
|
| 77.32.104А | 77.32.104А | Крышка |
Загрузка ...
|
|
| 85.32.101-3 | 85.32.101-3 | Ось коленчатая |
Загрузка ...
|
|
| 77.32.111 | 77.32.111 | Палец ушка |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
