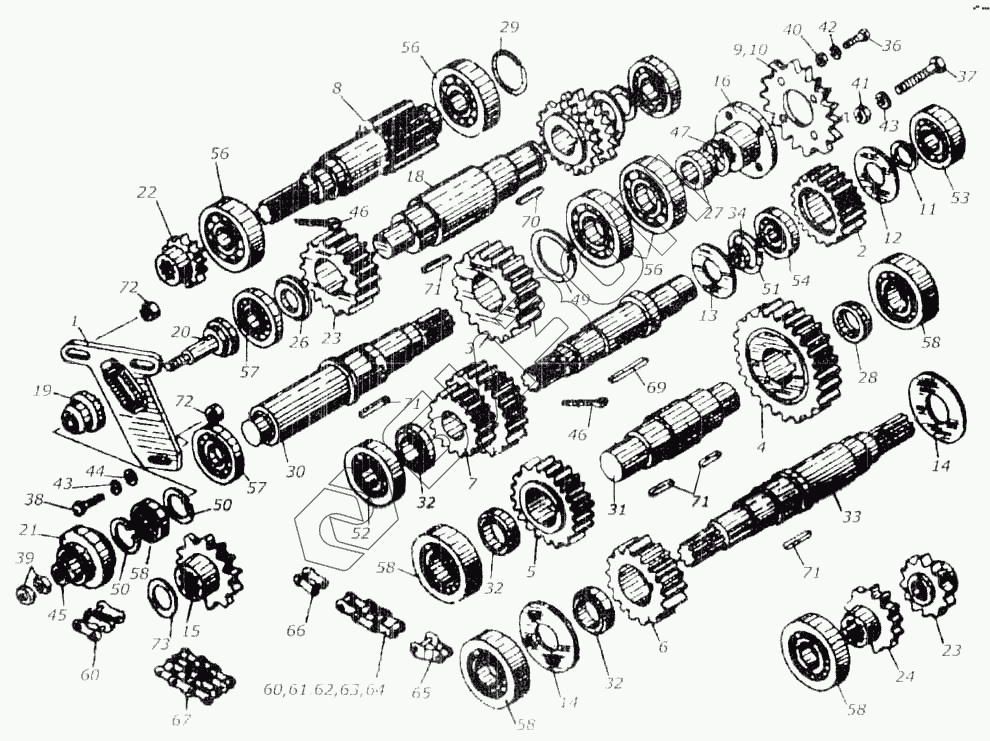

Графический каталог запасных частей к технике: Гомсельмаш КСК-100А. Валы и шестерни КПП КИЛ 0114000
1
2
3
4
5
6
7
8
9
10
11
12
13
14
14
15
16
18
19
20
21
22
23
23
24
26
27
28
29
30
31
32
32
32
33
34
36
37
38
39
40
41
42
43
43
44
45
46
46
47
49
50
50
51
52
53
54
56
56
56
57
57
58
58
58
58
58
60
60
61
62
63
64
65
66
67
69
70
71
71
71
71
72
72
73
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| КИЛ 0114310 | КИЛ 0114310 | Вал |
Загрузка ...
|
|
| КИЛ 0114330 | КИЛ 0114330 | Вал |
Загрузка ...
|
|
| КИЛ 0114280 | КИЛ 0114280 | Шестерня |
Загрузка ...
|
|
| КИЛ 0114130В | КИЛ 0114130В | Устройство натяжное |
Загрузка ...
|
|
| КИС 0114290 | КИС 0114290 | Ролик |
Загрузка ...
|
|
| КИЛ 0114320 | КИЛ 0114320 | Вал-шестерня |
Загрузка ...
|
|
| КИС 0114340А | КИС 0114340А | Звездочка |
Загрузка ...
|
|
| КИЛ 0114350 | КИЛ 0114350 | Вал |
Загрузка ...
|
|
| КИЛ 0114300 | КИЛ 0114300 | Вал |
Загрузка ...
|
|
| 1 | КИС 0114500 | Пластина |
Загрузка ...
|
|
| 2 | КИЛ 0114643 | Шестерня |
Загрузка ...
|
|
| 3 | КИЛ 0114656 | Шестерня |
Загрузка ...
|
|
| 4 | КИЛ 0114661 | Шестерня |
Загрузка ...
|
|
| 5 | КИЛ 0114664 | Шестерня |
Загрузка ...
|
|
| 6 | КИЛ 0114667 | Шестерня |
Загрузка ...
|
|
| 7 | КИЛ 0114676 | Блок шестерен |
Загрузка ...
|
|
| 8 | КИП 0114696 | Вал-шестерня |
Загрузка ...
|
|
| 9 | КИС 0103403Б | Звездочка Z=28 |
Загрузка ...
|
|
| 10 | КИС 0103458Б | Звездочка Z=25 |
Загрузка ...
|
|
| 11 | КИС 01144Т9 | Кольцо |
Загрузка ...
|
|
| 12 | КИС 0114433 | Кольцо |
Загрузка ...
|
|
| 13 | КИС 0114433-01 | Кольцо |
Загрузка ...
|
|
| 14 | КИС 0114527 | Отражатель |
Загрузка ...
|
|
| 15 | КИС 0114601Б | Звездочка Z=20 |
Загрузка ...
|
|
| 16 | КИС 0114602Б | Ступица |
Загрузка ...
|
|
| 17 | КИС 0114503Б | Вал |
Загрузка ...
|
|
| 18 | КИС 0114504Б | Вал |
Загрузка ...
|
|
| 19 | КИС 0114632Б | Втулка |
Загрузка ...
|
|
| 20 | КИС 0114647Б | Ось |
Загрузка ...
|
|
| 21 | КИС 0114648Б | Ролик |
Загрузка ...
|
|
| 22 | КИС 0114653А | Звездочка 2-12 |
Загрузка ...
|
|
| 23 | КИС 0114658Б | Шестерня |
Загрузка ...
|
|
| 24 | КИС 0114665А | Полумуфта |
Загрузка ...
|
|
| 25 | КИС 0114666А | Полумуфта |
Загрузка ...
|
|
| 26 | КИС 0114677А | Втулка |
Загрузка ...
|
|
| 27 | КИС 0114678 | Втулка |
Загрузка ...
|
|
| 28 | КИС 0114689 | Втулка |
Загрузка ...
|
|
| 29 | КИС 0114691 | Кольцо |
Загрузка ...
|
|
| 30 | КИС 0114694 | Вал |
Загрузка ...
|
|
| 31 | КИС 0114695 | Вал |
Загрузка ...
|
|
| 32 | КИС 0114693 | Втулка |
Загрузка ...
|
|
| 33 | КИС 0114699 | Вал |
Загрузка ...
|
|
| 34 | КИС 0114817 | Кольцо |
Загрузка ...
|
|
| 35 | КИС 0143603А | Звездочка |
Загрузка ...
|
|
| 36 | М8х35.56.019 | Болт ГОСТ 7796-70 |
Загрузка ...
|
|
| 37 | М12х40.56.019 | Болт ГОСТ 7796-70 |
Загрузка ...
|
|
| 38 | М12х45.56.019 | Болт ГОСТ 7796-70 |
Загрузка ...
|
|
| 39 | М20х1,5.6.019 | Гайка ГОСТ 2526-70 |
Загрузка ...
|
|
| 40 | М8.6.019 | Гайка ГОСТ 5915-70 |
Загрузка ...
|
|
| 41 | М12.6.019 | Гайка ГОСТ 5915-70 |
Загрузка ...
|
|
| 42 | 8.65Г.019 | Шайба ГОСТ 6402-70 |
Загрузка ...
|
|
| 43 | 12.65Г.019 | Шайба ГОСТ 6402-70 |
Загрузка ...
|
|
| 44 | 12.01.019 | Шайба ГОСТ 11371-78 |
Загрузка ...
|
|
| 45 | 20.01.019 | Шайба ГОСТ 13463-77 |
Загрузка ...
|
|
| 46 | 5х56.0.019 | Шплинт ГОСТ 397-79 |
Загрузка ...
|
|
| 47 | В 38 | Кольцо ГОСТ 13942-68 |
Загрузка ...
|
|
| 48 | В 52 | Кольцо ГОСТ 13942-68 |
Загрузка ...
|
|
| 49 | В 60 | Кольцо ГОСТ 13942-68 |
Загрузка ...
|
|
| 50 | В 52 | Кольцо ГОСТ 13942-68 |
Загрузка ...
|
|
| 51 | В 80 | Кольцо ГОСТ 13943-68 |
Загрузка ...
|
|
| 52 | 7309А | Подшипник ГОСТ 333-79 |
Загрузка ...
|
|
| 53 | 7607 | Подшипник ГОСТ 333-79 |
Загрузка ...
|
|
| 54 | 4074110 | Подшипник ГОСТ 4657-82 |
Загрузка ...
|
|
| 55 | 42211 | Подшипник ГОСТ 8328-75 |
Загрузка ...
|
|
| 56 | 42310 | Подшипник ГОСТ 8328-75 |
Загрузка ...
|
|
| 57 | 208 | Подшипник ГОСТ 8338-75 |
Загрузка ...
|
|
| 58 | 310 | Подшипник ГОСТ 8336-75 |
Загрузка ...
|
|
| 59 | 180205 | Подшипник ГОСТ 8882-75 |
Загрузка ...
|
|
| 60 | ПРЛ-19, 05-2950 L=57,15 мм, 3 звена | Цепи ГОСТ 13568-75 |
Загрузка ...
|
|
| 61 | ПРЛ-19, 05-2950 L=781,05 мм, 41 звено | Цепи ГОСТ 13568-75 |
Загрузка ...
|
|
| 62 | ПРЛ-19. 05-2950 L=819,15 мм 43 звена | Цепи ГОСТ 13568-75 |
Загрузка ...
|
|
| 63 | ПРЛ-19, 05-2950 L=857,25 мм 45 звеньев | Цепи ГОСТ 13568-75 |
Загрузка ...
|
|
| 64 | ПРЛ-19, 05-2950 L=859,35 мм. 47 звеньев | Цепи ГОСТ 13568-75 |
Загрузка ...
|
|
| 65 | П-ПРЛ-19,05-2950 | Звено ГОСТ 13568-75 |
Загрузка ...
|
|
| 66 | С-ПРЛ-19,05-2950 | Звено ГОСТ 13568-75 |
Загрузка ...
|
|
| 67 | КГВ 12-10 L=279,4 мм, 11 звеньев | Цепь ТУ 3970-76 |
Загрузка ...
|
|
| 68 | С-КГВ 12-10 | Звено ТУ 3970-76 |
Загрузка ...
|
|
| 69 | 3-14х9х70 | Шпонка ГОСТ 23360-78 |
Загрузка ...
|
|
| 70 | 2-16х10х50 | Шпонка ГОСТ 23360-78 |
Загрузка ...
|
|
| 71 | 2-18х11х40 | Шпонка ГОСТ 23360-73 |
Загрузка ...
|
|
| 72 | КИС 0114605Б | Втулка |
Загрузка ...
|
|
| 73 | КИС 0114524 | Прокладка |
Загрузка ...
|
|
| 74 | КИС 0114524-01 | Прокладка регулировочная |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
